8,7/15kV XLPE izoliuotas maitinimo kabelis

Qiancheng 8.7/15kV XLPE izoliuotas maitinimo kabelis naudojamas 15kV klasės vidutinės įtampos elektros paskirstymo sistemose, įskaitant naujus įrenginius, tinklo atnaujinimus ir pramoninius elektros energijos projektus. Gaminių asortimentas apima vario ir aliuminio laidų variantus, skirtingus skerspjūvio plotus ir šarvuotas arba nešarvuotas konstrukcijas. Qiancheng tvarko vidinius bandymų ir gamybos įrašus, kad palaikytų patikrinimą, partijos identifikavimą ir produkto atsekamumą.

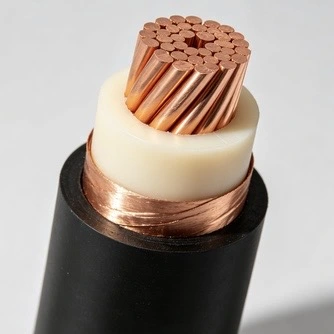

Konstrukcija ir gaminio savybės

XLPE izoliacija ir elektros našumas

XLPE izoliacija turi mažesnius dielektrinius nuostolius nei įprastinė PVC izoliacija ir yra plačiai naudojama vidutinės įtampos kabelių sistemose. Jo kryžminė struktūra užtikrina šilumines ir elektrines charakteristikas, reikalingas nuolatiniam darbui esant nurodytam įtampos lygiui. Pateiktuose gamybos duomenyse nurodytas izoliacijos storio nuokrypis yra ±0,05 mm, o tikrasis leistinas nuokrypis ir bandymo reikalavimai turi būti patikrinti pagal taikomą gaminio specifikaciją.

Metalinis ekranas, skirtas darbui esant vidutinei įtampai

Kabelis turi dvigubą vario juostos ekranavimo konstrukciją, kurios nustatytas ≥25% sulenkimo greitis. Metalinis ekranas yra kabelio elektrinio lauko valdymo sistemos dalis ir pagal pasirinktą konstrukciją suteikia apibrėžtą kelią su gedimu susijusiai srovei. Dalinio iškrovimo ir atsparumo įtampai bandymai gali būti įtraukti į gatavo produkto patikrinimą pagal taikomus techninius reikalavimus.

Pasirenkama be halogenų mažai dūmų konstrukcija

Galima nurodyti behalogenų ir mažai dūmų išskiriantį apvalkalą, kai projekto ugniai atsparūs reikalavimai reikalauja sumažinti dūmų ir korozinių dujų emisiją degimo metu. Pateiktuose techniniuose duomenyse nurodyta, kad šviesos pralaidumas yra ≥70% atitinkamomis bandymo sąlygomis. Projektams, kuriems taikomi specifiniai priešgaisrinės saugos patvirtinimo reikalavimai, reikalaujamas standartas, bandymų ataskaita ir dokumentai turi būti patvirtinti prieš pradedant gamybą.

Vario ir aliuminio laidininkų parinktys

Vario ir aliuminio laidų konstrukcijos leidžia priderinti kabelį prie skirtingų elektros, instaliacijos ir projekto sąnaudų reikalavimų. Varis užtikrina didesnį elektros laidumą, o aliuminis gali sumažinti laidininko svorį ir gali būti svarstomas, kai kabelio svoris ir tolimojo įrengimo logistika yra svarbūs. Galutinis pasirinkimas turėtų būti atliekamas atsižvelgiant į galią, įtampos kritimą, kabelio ilgį, įrengimo sąlygas ir išjungimo reikalavimus.

Skerspjūvio plotų diapazonas

Išvardytos specifikacijos apima platų laidų dydžių spektrą, pateikiami duomenys, įskaitant viengysles ir trijų gyslų konstrukcijas. Prieinamumas, gamybos ilgis ir laidininko konfigūracija turi būti patvirtinti pagal reikiamą specifikaciją. Projekto užsakymuose užklausoje turi būti aiškiai nurodyta laidininko medžiaga, skerspjūvio plotas, šerdies išdėstymas, apvalkalo konstrukcija ir kabelio ilgis.

Lauko ir tiesioginio laidojimo parinktys

Kabelis gali būti tiekiamas kabelių lovelių, tunelių, tranšėjų ir tiesiogiai įkasamų įrenginių konstrukcijose. Kai reikalinga papildoma mechaninė apsauga, galima svarstyti šarvuotą konstrukciją. Apvalkalo medžiagą, dirvožemio sąlygas, UV poveikį, drėgmę, cheminį kontaktą ir išorines mechanines apkrovas reikia peržiūrėti kartu, o ne pasirinkti kabelį tik pagal įtampą.

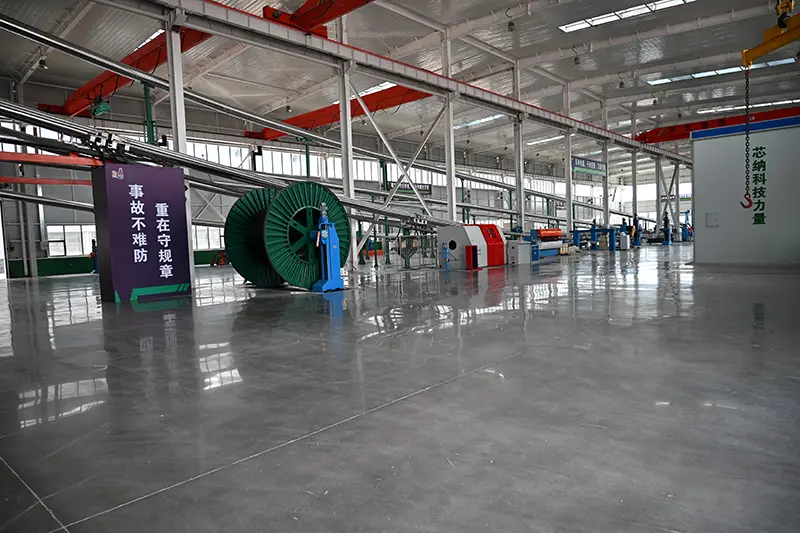

Gamybos ir kokybės patikra

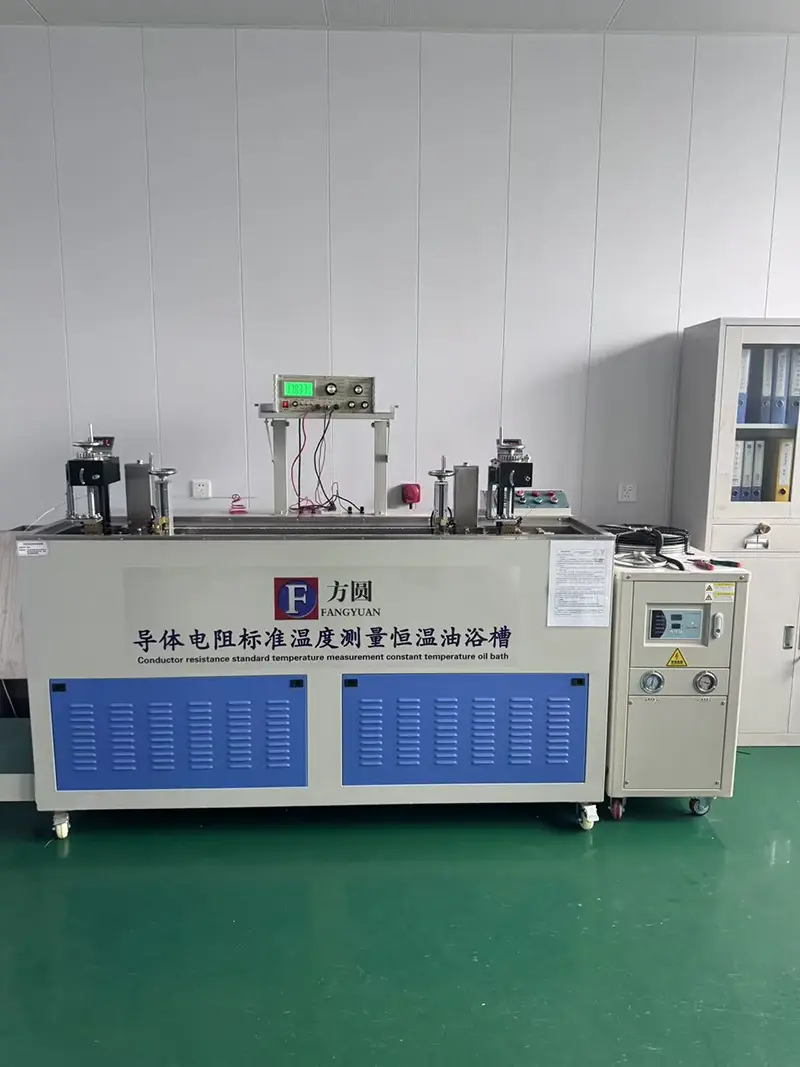

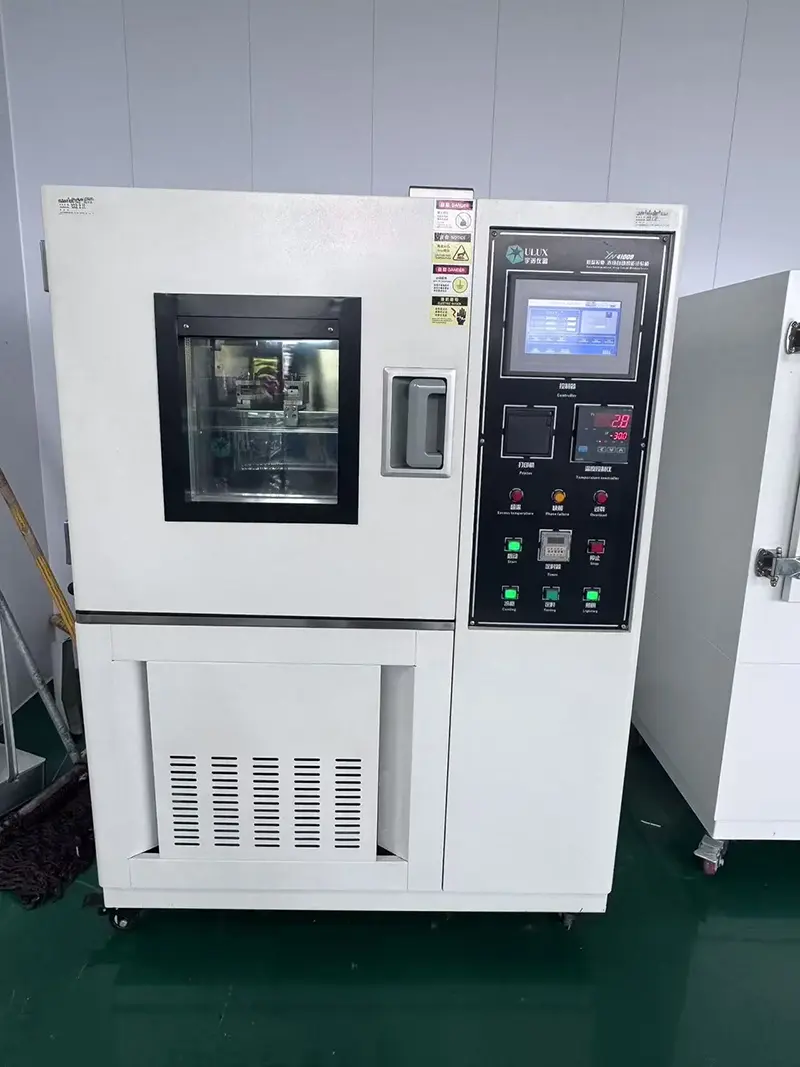

Qiancheng tvarko kabelių gaminių gamybos ir bandymų įrašus, tikrindamas atitinkamus elektros ir matmenų reikalavimus pagal pasirinktą specifikaciją. Priklausomai nuo užsakymo, tikrinimo dokumentuose gali būti laidininko varžos, su izoliacija susiję bandymai, atsparumo įtampai rezultatai ir kiti nurodyti bandymų įrašai. Partijos identifikavimas palaiko gatavo kabelio ir jo gamybos dokumentų atsekamumą.

Gaminio specifikacijos ir techniniai parametrai

Inžinerijos ir atrankos svarstymai

Izoliacija ir elektros patikimumas

Renkantis vidutinės įtampos kabelį, reikia atkreipti dėmesį į izoliacijos būklę, elektrinio lauko valdymą ir projektui taikomus elektros bandymo reikalavimus. XLPE izoliacija ir metalinė ekranavimo sistema veikia kartu kaip kabelio izoliacinės konstrukcijos dalis. Įrengiant drėgnose arba chemiškai paveiktose vietose, taip pat reikia patikrinti apvalkalo medžiagą ir atsparumą aplinkai, o ne pasikliauti vien tik įtampa.

Ugnies atsparumo reikalavimai

Geležinkelio tranzito objektams, požeminiams komunalinių paslaugų tuneliams, ligoninėms ir kitai uždarai infrastruktūrai atsparumo ugniai reikalavimai gali turėti įtakos pasirenkant apvalkalo konstrukciją. Jei nurodomas behalogeninis mažai dūmų kabelis, prieš užsakant reikiamus dūmų, liepsnos ir dujų emisijos bandymo standartus reikia patvirtinti projekto specifikacijoje.

Dirigento parinkimas projekto sąlygoms

Vario ir aliuminio versijas reikėtų palyginti pagal faktinius elektros ir montavimo parametrus. Svarbūs veiksniai yra laidininko varža, leistina srovė, įtampos kritimas, kabelio svoris, maršruto ilgis, užbaigimo būdas ir įrengimo kaina. Techninėje lentelėje pateiktos talpos vertės turi būti naudojamos kartu su faktinėmis projekto klojimo sąlygomis, nes leistina srovė priklauso nuo įrengimo ir aplinkos veiksnių.

Mėginio, gamybos ir tikrinimo nuoseklumas

Projekto pirkimo atveju pavyzdžio specifikacija turi atitikti galutinę gamybos specifikaciją pagal laidininko medžiagą, skerspjūvio plotą, šerdies konfigūraciją, izoliaciją, apvalkalą ir vardinę įtampą. Partijos tikrinimo įrašai yra praktinė nuoroda, kaip prieš išsiuntimą patikrinti gatavų gaminių atitiktį sutartiems techniniams reikalavimams.

Eksporto ir projekto priėmimo dokumentai

Užjūrio projektams prieš gaminant reikia nustatyti reikiamus techninius dokumentus. Atsižvelgiant į sutarties ir paskirties vietos reikalavimus, dokumentų pakete gali būti produkto specifikacijos, bandymų ataskaitos, patikrinimo įrašai ir sertifikatai, kurių reikalaujama pagal projektą arba taikomus reglamentus. Kinų ir anglų dokumentai gali būti paruošti, kai to reikalaujama pagal užsakymą.

Klojimo metodai

Klojimo metodai ir konstrukcijos pastabos

Qiancheng 8.7/15kV XLPE izoliuotas maitinimo kabelis gali būti montuojamas ant kabelių lovelių, kabelių tuneliuose, kabelių tranšėjose ir kanaluose pagal pasirinktą konstrukciją. Galima svarstyti tiesioginį užkasimą ten, kur yra tinkamos dirvožemio ir mechaninės sąlygos; šarvuota konstrukcija dažniausiai naudojama, kai reikalinga papildoma mechaninė apsauga.

Montavimo metu turi būti išlaikytas nurodytas minimalus lenkimo spindulys, o kabelis turi būti apsaugotas nuo aštrių briaunų ir pernelyg didelių traukimo jėgų. Kai aplinkos temperatūra yra žemesnė nei 0 ℃, pateiktuose įrengimo reikalavimuose reikalaujama, kad prieš tiesiant kabelį reikia pašildyti daugiau nei 5 ℃. Viengysliai kintamosios srovės kabeliai neturėtų būti montuojami atskirai plieniniuose vamzdžiuose, nes sukeltas sūkurinių srovių šildymas gali turėti įtakos kabelio veikimui.

Taikymo scenarijai

Pramonės ir kasybos energijos paskirstymas

Įprasti pritaikymai apima vidutinės įtampos energijos paskirstymą kasyklose, chemijos gamyklose ir dideliuose pramonės įrenginiuose. Galutinė konstrukcija turi būti parinkta atsižvelgiant į apkrovą, montavimo būdą, aplinkos poveikį ir reikiamą mechaninės apsaugos lygį.

Miesto transporto ir komunalinių paslaugų infrastruktūra

Vidutinės įtampos skirstomiesiems tinklams geležinkelio tranzito įrenginiuose ir požeminiuose komunalinių paslaugų tuneliuose gali prireikti papildomų gaisro savybių. Jei projekto specifikacijose reikalaujama sumažinti dūmų kiekį ir medžiagas be halogenų, galima nurodyti atitinkamą apvalkalo konstrukciją.

Komunaliniai ir pastočių tinklai

Kabelis gali būti naudojamas vidutinės įtampos paskirstymo ir perdavimo grandinėms, susijusioms su naujomis pastotėmis, tinklo atnaujinimu ir regioniniu elektros paskirstymu. Laidininko dydis ir montavimo būdas turi būti suderinti su apskaičiuota apkrova ir maršruto sąlygomis.

Visuomeniniai ir komerciniai pastatai

Ligoninės, komerciniai kompleksai ir kiti dideli pastatai gali naudoti vidutinės įtampos kabelių sistemas vidiniam arba įeinančiai elektros paskirstymui. Nustatant kabelio konstrukciją, kartu turi būti atsižvelgiama į atsparumą ugniai, maršruto erdvę, mechaninę apsaugą ir techninės priežiūros prieigą.

DUK

1 klausimas: ką dvigubos varinės juostos ekranas veikia vidutinės įtampos kabelyje?

A: Vario juostos ekranas yra elektrinio lauko valdymo ir įžeminimo sistemos dalis. Pateiktoje specifikacijoje pateikiamas ≥25% ekrano užsklandos koeficientas, o dalinio iškrovimo ir atsparumo įtampai bandymus galima naudoti norint patikrinti gatavo kabelio elektrinę būklę pagal taikomus reikalavimus.

2 klausimas: kodėl šiai įtampos klasei vietoj įprastos PVC izoliacijos naudojamas XLPE?

A: XLPE pasižymi elektrinėmis ir šiluminėmis charakteristikomis, dėl kurių jis plačiai naudojamas vidutinės įtampos maitinimo kabeliuose, įskaitant mažesnius dielektrinius nuostolius ir atsparumą vandens senėjimui. Faktinės izoliacijos savybės turi būti įvertintos kartu su kabelio konstrukcija, bandymų rezultatais ir montavimo sąlygomis.

3 klausimas: kada reikėtų svarstyti apie mažai dūmų turinčią versiją be halogenų?

A: Galima atsižvelgti į tai, kur projekto specifikacijoje ypatingas dėmesys skiriamas dūmų susidarymui, halogenų kiekiui arba ėsdinantiems degimo produktams. Tai įprasta uždaroje arba tankiai apgyvendintoje infrastruktūroje. Prieš užsakant turi būti patvirtintas taikomas atsparumo ugniai standartas ir reikalingi bandymo dokumentai.

4 klausimas: ar kabelį galima montuoti drėgnose kasyklose ar chemijos gamyklose?

A: Šioms aplinkoms tai gali būti taikoma, kai pasirinkta apvalkalo ir kabelio konstrukcija atitinka faktines sąlygas. Atrankos metu reikia peržiūrėti drėgmę, cheminį poveikį, temperatūrą, dirvožemio sąlygas ir mechanines apkrovas. Vien XLPE izoliacijos buvimas nenulemia, ar kabelis tinkamas kiekvienai pramoninei aplinkai.

5 klausimas: kada reikalinga šarvuota konstrukcija?

A: Šarvuotos konstrukcijos paprastai laikomos tais atvejais, kai kabelis gali patirti papildomų mechaninių jėgų, ypač tiesiogiai užkastuose įrenginiuose. Kabelių loveliams, tuneliams ir apsaugotoms tranšėjoms gali pakakti nešarvuotos konstrukcijos, kai įrengimo sąlygos užtikrina pakankamą mechaninę apsaugą.

6 klausimas: kokie laidininkų dydžiai ir konfigūracijos galimi?

A: Pateikta techninė lentelė apima kelias vieno gyslo ir trijų gyslų konfigūracijas su skirtingais vario ir aliuminio laidų dydžiais. Reikalinga laidininko medžiaga, skerspjūvio plotas, gyslų skaičius ir kabelio ilgis turi būti patvirtinti pagal projekto apkrovos skaičiavimo ir montavimo metodą.

7 klausimas: kaip pasirinkti vario ir aliuminio laidininkus?

A: Varis ir aliuminis turėtų būti lyginami pagal srovės pralaidumą, laidininko varžą, įtampos kritimą, kabelio svorį, maršruto ilgį, išjungimo reikalavimus ir įrengimo sąlygas. Lentelėje pateiktos dabartinės vertės yra nurodytų įrengimo sąlygų orientacinės vertės ir neturėtų būti laikomos universaliomis kiekvieno projekto vertėmis.

8 klausimas: ką reikia patikrinti prieš tiesiogiai palaidojant?

A: Patikrinkite kabelio konstrukciją, šarvų reikalavimus, dirvožemio sąlygas, laidojimo kelią, mechaninę apsaugą, lenkimo spindulį ir taikomą montavimo temperatūrą. Aštrūs objektai turi būti pašalinti iš kabelio trasos, o montavimas turi atitikti projekte nurodytas tvarkymo ir testavimo procedūras. Viengyslių kintamosios srovės kabelių atveju taip pat reikėtų peržiūrėti metalinių vamzdžių išdėstymą, kad būtų išvengta per didelio įkaitimo.

Prašydami pasiūlymo nurodykite vardinę įtampą, laidininko medžiagą, skerspjūvio plotą, šerdies konfigūraciją, kabelio ilgį, montavimo būdą ir taikymo aplinką. Ši informacija leidžia patikrinti kabelio konstrukciją ir techninę dokumentaciją pagal faktinius projekto reikalavimus.
