12/20kV XLPE izoliuotas maitinimo kabelis

Pasauliniai inžinerijos pirkėjai gali pasirinkti Qiancheng 12/20kV XLPE izoliuotą maitinimo kabelį, tiekiamą profesionalaus Kinijos gamintojo. Mažo dūmų kiekio pritaikymas be halogenų palaikomas 20 kV maitinimo paskirstymo sistemoms didelės apimties pastotėse ir naujos energijos projektuose.

Siųsti užklausą

Prekės aprašymas

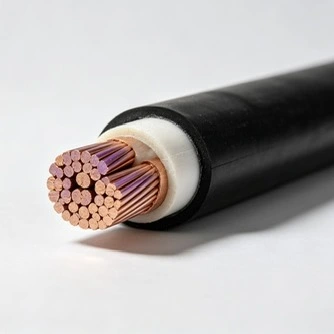

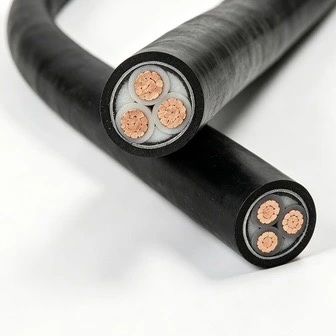

Qiancheng 12/20kV XLPE izoliuotas maitinimo kabelis naudojamas įvairių 20kV vidutinės įtampos elektros perdavimo naujos statybos ir renovacijos projektams. Jame yra dvi pagrindinės serijos: vieno ir trijų branduolių vario šerdies YJV ir aliuminio šerdies YJLV su pasirenkamu LSZH behalogeniniu mažai dūmų apvalkalu. Plačiai taikoma naujos energijos ir elektros tinklų infrastruktūros projektuose namuose ir užsienyje. Galima patikrinti išmatuotų operacijų duomenis ir projekto atvejus.

12/20kV XLPE Insulated Power Cable

Gaminio specifikacijos ir techniniai parametrai

Nominalus laidininko skerspjūvio plotas (mm²)	Izoliacijos storis (mm)	Apvalkalo storis (mm)	Apytikslis išorinis kabelio skersmuo (mm)	DC varža Cu (Ω/km)	Nuolatinės srovės varža Al (Ω/km)	Bandymo įtampa (kV/5 min.)	Ampacity-Cu ore (A)	Ampacity-Al ore (A)	Ampacity-Cu tiesiogiai užkastame dirvožemyje (A)	Ampacity-Al tiesiogiai užkastame dirvožemyje (A)
1×35	5.5	2.0	27	≤0,524	≤0,868	42	170	135	180	135
1×50	5.5	2.0	29	≤0,387	≤0,641	42	205	160	215	160
1×70	5.5	2.0	30	≤0,268	≤0,443	42	260	200	265	200
1×95	5.5	2.0	32	≤0,193	≤0,320	42	315	245	315	240
1×120	5.5	2.0	34	≤0,153	≤0,253	42	360	280	360	270
1×150	5.5	2.0	35	≤0,124	≤0,206	42	410	320	405	305
1×185	5.5	2.5	38	≤0,0991	≤0,164	42	470	365	455	345
1×240	5.5	2.5	40	≤0,0754	≤0,125	42	555	435	530	400
1×300	5.5	2.5	43	≤0,0601	≤0,100	42	640	500	585	455
1×400	5.5	2.5	45	≤0,0470	≤0,0778	42	745	585	650	520
1×500	5.5	2.5	48	≤0,0366	≤0,0605	42	885	680	765	595
1×630	5.5	2.6	49	≤0,0283	≤0,0469	42	980	790	860	680
1×800	5.5	2.8	57	≤0,0221	≤0,0367	42	1100	910	950	765
1×1000	5.5	2.9	61	≤0,0176	≤0,0291	42	1230	1030	1040	850
1×1200	5.5	3.1	65	≤0,0151	≤0,0247	42	1320	1120	1100	910
3×35	5.5	3.0	57	≤0,524	≤0,868	42	140	110	155	120
3×50	5.5	3.0	60	≤0,387	≤0,641	42	165	130	180	140
3×70	5.5	3.0	63	≤0,268	≤0,443	42	210	165	220	170
3×95	5.5	3.5	67	≤0,193	≤0,320	42	255	200	235	210
3×120	5.5	3.5	71	≤0,153	≤0,253	42	290	225	260	235
3×150	5.5	3.5	74	≤0,124	≤0,206	42	330	255	300	260
3×185	5.5	3.5	78	≤0,0991	≤0,164	42	395	295	350	300
3×240	5.5	3.5	84	≤0,0754	≤0,125	42	455	345	435	345
3×300	5.5	4.0	89	≤0,0601	≤0,100	42	565	390	485	390
3×400	5.5	4.1	96	≤0,0470	≤0,0778	42	640	450	520	440

Privalumai, palyginti su panašiais produktais

Stipresnė XLPE izoliacija su ilgalaikiu atsparumu senėjimui

Palyginti su įprastais kabeliais, jis pasižymi mažais izoliacijos dielektriniais nuostoliais ir puikiu atsparumu vandens senėjimui. Izoliacijos storio tolerancija kontroliuojama ± 0,05 mm, kad būtų išvengta gedimo rizikos dėl elektrinio lauko koncentracijos. Jo suprojektuotas tarnavimo laikas lauke siekia iki 40 metų.

Aukštos kokybės dviejų sluoksnių metalo ekranavimo sistema

Skydo apvažiavimo dažnis ≥25%. Jis praėjo griežtus aukštos įtampos atsparumo bandymus, kai dalinio iškrovimo lygis yra mažesnis nei 10 pC. Jis susidoroja su elektros tinklo apkrovos svyravimais ir labai sumažina netikėtus elektros energijos tiekimo sutrikimus.

Pasirenkamas LSZH behalogeninis specialus mažai dūmų dėklas

Mažai dūmų, netoksiški ir nerūdijantys dūmai gaisro sąlygomis, kurių šviesos pralaidumas ≥70%. Galimi visi IEC bandymų sertifikatų rinkiniai kinų ir anglų kalbomis, kad būtų galima lengvai priimti viešuosius projektus priešgaisrinės saugos požiūriu.

Lankstūs vario-aliuminio laidininkų sprendimai sąnaudoms kontroliuoti

Vario šerdies tipai užtikrina mažą linijos praradimą trumpo atstumo didelės apkrovos scenarijuose. Aliuminio šerdies YJLV sumažina savo svorį 30 %, todėl efektyviai sumažinamos bendros projekto sąnaudos, skirtos energijos perdavimui dideliais atstumais.

Nepriklausoma viso proceso kokybės kontrolė su partijos atsekamumu

Įmonei priklauso CNAS akredituota laboratorija. Išsami bandomieji vaizdo įrašai archyvuojami kiekvienai Qiancheng 12/20kV XLPE izoliuoto maitinimo kabelio partijai. Kabeliai tvirtinami atsekamais QR kodais, palaikomas klientų atsitiktinis patikrinimas vietoje.

12/20kV XLPE Insulated Power Cable

Saugumo našumas

Elektros sauga

Stabili izoliacijos konstrukcija atspari drėgmės sukeltam gedimui ilgalaikio naudojimo metu. Jis palaiko stabilų izoliacijos varžą net esant drėgnoms kasyklų ir chemijos gamyklų sąlygoms ir sumažina trumpojo jungimo gedimus.

Priešgaisrinės saugos efektyvumas

Įprastos antipireno versijos sulaiko liepsnos plitimą. Individualūs halogenų neturintys mažai dūmų variantai gaisro metu neišskiria labai toksiškų korozinių dūmų, todėl užtikrinamas personalo evakuacijos takų matomumas ir tinka tankiai apgyvendintoms vietoms.

Mechaninio veikimo sauga

Šarvuoti tipai atsparūs ekstruzijai ir akmenų smūgiams. Išorinis apvalkalas yra atsparus UV spinduliams ir rūgščių-šarmų korozijai, apsaugo nuo pažeidimų lauke ir po žeme ir pašalina elektros nuotėkio pavojų.

Taikymo scenarijai

Naujos energijos energetikos projektai Pagrindinis

20 kV elektros perdavimo linijos, skirtos fotovoltinėms ir vėjo elektros pastotėms.

Miesto elektros tinklo infrastruktūra

Vidutinės įtampos maitinimo linijos regioninėms pastotėms ir miesto elektros tinklų atnaujinimui ir renovacijai.

Didelės pramonės ir kasybos įmonės

20 kV elektros energijos paskirstymo sistemos chemijos gamykloms ir dideliems pramonės parkams.

Miesto viešoji infrastruktūra Geležinkelio tranzitas, požeminiai kompleksiniai komunalinių paslaugų tuneliai, didelio masto ligoninės ir komerciniai kompleksai. Uždaroms požeminėms patalpoms pirmenybė teikiama mažai dūmų neturintiems halogeniniams tipams.

Montavimo ir klojimo specifikacijos

Klojimo metodai

Qiancheng 12/20kV XLPE izoliuotas maitinimo kabelis gali būti tiesiamas ant kabelių lovelių, kabelių tranšėjose, tuneliuose ir apsauginiuose vamzdžiuose. Šarvuotos rūšys rekomenduojamos lengvam tiesioginiam laidojimui purioje dirvoje.

Pagrindinės statybos pastabos

Prieš tiesdami kabelius pašildykite aukštesnėje nei 5 ℃ temperatūroje, kai aplinkos temperatūra žemesnė nei 0 ℃, kad izoliacija nesutrūkinėtų esant žemai temperatūrai.

Laidus laikykite toliau nuo aštrių kraštų ir kampų, kad išvengtumėte apvalkalo subraižymo ir vandens patekimo, dėl kurio vanduo sensta.

Viengysliai kintamosios srovės kabeliai niekada neturi būti montuojami vien tik plieniniuose vamzdžiuose, kad būtų išvengta sūkurinių srovių šildymo, kuris pagreitina kabelio senėjimą.

12/20kV XLPE Insulated Power Cable

DUK

1 klausimas: Ar dvisluoksnis metalinis 12/20 kV XLPE izoliuoto maitinimo kabelio ekranas gali atlaikyti elektros tinklo apkrovos pokyčius?

A: Dviejų sluoksnių metalinis skydas sukurtas taip, kad apvažiavimo greitis būtų ≥25%, o dalinis iškrovimas kontroliuojamas žemiau 10 pC. Kartu su aukštos įtampos atsparumo bandymais, ekranavimo konstrukcija padeda pagerinti elektrinį stabilumą ir sumažinti su izoliacija susijusių gedimų riziką eksploatacijos metu.

2 klausimas: kaip XLPE izoliacija padeda sumažinti vandens medžių senėjimą?

A: XLPE izoliacija pasižymi mažais dielektriniais nuostoliais ir stabiliomis elektros savybėmis. Izoliacijos storio tolerancija kontroliuojama ±0,05 mm, kad būtų išlaikytas vienodas elektrinis laukas ir sumažinta vietinio įtempio rizika. Tinkama montavimo praktika, įskaitant apsaugą nuo pažeidimo ir vandens patekimo, dar labiau padidina ilgalaikį patikimumą.

3 klausimas: ar šis kabelis gali būti naudojamas fotovoltinėse ir vėjo energijos pastotėse?

A: Taip. Jis tinka vidutinės įtampos elektros perdavimo sistemoms fotovoltinės ir vėjo energijos projektuose. Vario laidininko versijas galima pasirinkti didelės apkrovos reikmėms, o aliuminio laidų YJLV versijos tinka ilgesniems perdavimo atstumams, kai svarbu kontroliuoti svorį ir sąnaudas.

4 klausimas: kuo skiriasi įprastinės antipireno ir behalogeninės mažai dūmų versijos?

A: Įprasti antipirenai kabeliai daugiausia skirti riboti liepsnos plitimą. Mažai dūmų neturinčios versijos suteikia papildomų privalumų, įskaitant sumažintą dūmų išmetimą, nerūdijančias degimo dujas ir ≥70 % šviesos pralaidumą, todėl tinka uždaroms erdvėms, pavyzdžiui, komunaliniams tuneliams ir viešiesiems objektams.

5 klausimas: kaip kabelis veikia drėgnose kasyklose ir chemijos gamyklų aplinkoje?

A: Stabili izoliacijos konstrukcija padeda išlaikyti izoliacijos varžą drėgnomis sąlygomis ir sumažina elektros gedimų tikimybę. Šarvuotos versijos suteikia papildomą mechaninę apsaugą nuo išorinio slėgio ir smūgių sudėtingoje montavimo aplinkoje.

6 klausimas: kada turėtų būti pasirinktos šarvuotos ir nešarvuotos versijos?

A: Nešarvuoti tipai paprastai naudojami kabelių loveliuose, tranšėjose, tuneliuose ir apsauginiuose vamzdžiuose, kur yra mechaninė apsauga. Šarvuotos rūšys rekomenduojamos tiesioginiam laidojimui arba didesnio mechaninio įtempimo vietose, siekiant pagerinti atsparumą išoriniams pažeidimams.

7 klausimas: kokios programos tinka aliuminio laidininkų YJLV versijoms?

A: Aliuminio laidininkų versijos dažniausiai naudojamos tolimojo perdavimo projektuose dėl mažesnio svorio ir sąnaudų pranašumų. Varinių laidininkų versijos yra pageidaujamos tais atvejais, kai reikalingas didesnis laidumas arba koncentruota apkrova.

8 klausimas: kokių atsargumo priemonių reikia montuojant kabelį žemos temperatūros sąlygomis?

A: Esant žemesnei nei 0 ℃ temperatūrai, prieš montavimą rekomenduojama pašildyti kabelį aukštesnėje nei 5 ℃, kad sumažintumėte izoliacijos įtrūkimų riziką. Klojant venkite pernelyg lenkimo, aštrių briaunų ir mechaninių pažeidimų, kad išlaikytumėte kabelio veikimą.
