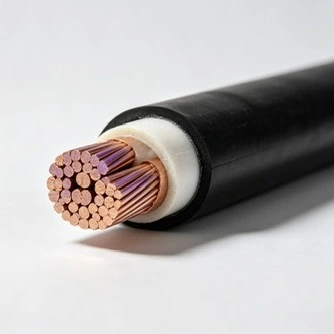

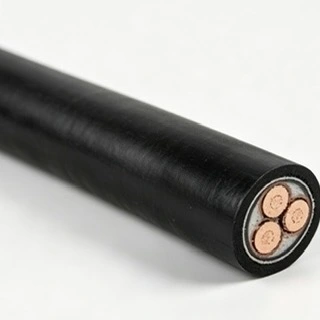

6/10kV XLPE izoliuotas maitinimo kabelis

Vietiniams ir tarptautiniams infrastruktūros projektams Qiancheng 6/10kV XLPE izoliuotas maitinimo kabelis yra skirtas vidutinės įtampos elektros paskirstymui. Gaminį galima įsigyti su variniais arba aliumininiais laidininkais ir gali būti nurodyti skirtingiems laidų dydžiams ir montavimo sąlygoms. Qiancheng tvarko gamybos ir bandymų įrašus, kad palaikytų partijos lygio kokybės kontrolę ir produktų atsekamumą.

Gaminio specifikacijos ir techniniai parametrai

Statybos ir elektros charakteristikos

XLPE izoliacija

XLPE izoliacijos sistema užtikrina stabilią elektros izoliaciją vidutinės įtampos paskirstymui. Jo veikimas priklauso nuo izoliacijos kokybės, laidininko konstrukcijos, ekranavimo konstrukcijos ir teisingo įrengimo. Kabelio specifikacija turi būti parinkta pagal vardinę įtampą, veikimo srovę, įrengimo aplinką ir taikomą kabelio standartą.

Metalinis ekranavimas

Metalinis ekranavimo sluoksnis užtikrina valdomą elektros kelią aplink izoliuotą laidininką ir palaiko bendrą izoliacijos sistemą. Tinkamas ekranavimas, sujungimas ir uždarymas yra svarbūs norint išlaikyti elektros našumą po įrengimo, ypač vidutinės įtampos skirstomuosiuose tinkluose.

Vario ir aliuminio laidininkų parinktys

Galimi variniai ir aliuminio laidai skirtingiems projekto reikalavimams. Varis užtikrina didesnį elektros laidumą, o aliuminio tankis yra mažesnis ir gali sumažinti kabelio svorį. Conductor selection should consider current capacity, voltage drop, installation space, cable weight and project cost rather than conductor material alone.

Laidininko dydžio pasirinkimas

Išvardinti dydžiai atitinka skirtingus apkrovos reikalavimus ir montavimo sąlygas. Final selection should be based on calculated operating current, allowable voltage drop, short-circuit withstand requirements, ambient conditions, laying method and the applicable electrical design requirements.

Projekto atrankos svarstymai

Gaisro ir dūmų reikalavimai

Požeminių komunalinių paslaugų tunelių, ligoninių, geležinkelio tranzito įrenginių ir kitų uždarų vietų kabelių atsparumo ugniai reikalavimai turėtų būti patvirtinti elektros projektavimo etape. Galima nurodyti behalogenines mažai dūmų konstrukcijas, kur projektui reikia mažesnės dūmų emisijos ir mažesnio korozinių dujų kiekio. Reikalinga konstrukcija turi būti patvirtinta pagal taikomą vietinį standartą ir projekto specifikaciją.

Varinių arba aliuminio laidininkų pasirinkimas

Elektros energijos paskirstymui dideliais atstumais kabelio svoris ir montavimo sąlygos gali būti svarbūs veiksniai renkantis laidą. Aliuminio laidininkai gali sumažinti bendrą kabelio svorį, o varinius galima pasirinkti ten, kur reikalingas didesnis laidumas arba kompaktiškesnis laidų išdėstymas. Galutinis pasirinkimas turėtų būti pagrįstas elektros skaičiavimu ir montavimo sąlygomis.

Partijos kokybės kontrolė

Infrastruktūros ir eksporto projektuose gamybos įrašai ir bandymų dokumentai padeda užtikrinti atsekamumą nuo gamybos iki pristatymo. „Qiancheng“ tvarko su partijomis susijusius gamybos ir bandymų įrašus, kurie gali palaikyti klientų patikrinimą ir projekto kokybės dokumentus pagal užsakymo reikalavimus.

Eksporto užsakymų techninė dokumentacija

Eksporto projektams gali būti reikalingi gamyklos sertifikatai, patikrinimo įrašai, techninės specifikacijos ir kiti patvirtinamieji dokumentai. Reikalavimai dokumentacijai turi būti patvirtinti prieš gaminant, kad pateikti dokumentai atitiktų sutartį, tikrinimo tvarką ir paskirties rinkos reikalavimus.

Taikymo ir diegimo gairės

Tipinės programos

The product can be used in 6/10kV medium-voltage power distribution systems serving industrial parks, mining facilities, municipal utility tunnels, rail-transit infrastructure, hospitals and urban substations. Kabelio konstrukcija ir laidų dydis turi būti parenkami atsižvelgiant į konkrečią įrengimo aplinką ir elektros apkrovą.

Žemos temperatūros montavimas

Kai aplinkos temperatūra yra žemesnė nei 0 ℃, montuojant reikia laikytis gamintojo nurodytos naudojimo temperatūros. Kai reikalingas išankstinis pašildymas, prieš klojant kabelį reikia pašildyti iki 5 ℃. Montuodami venkite pernelyg didelio lenkimo, smūgio ir kontakto su aštriais kraštais, kurie gali pažeisti apvalkalą arba izoliaciją.

Apsauga nuo vandens ir mechaninių pažeidimų

Kabelių apvalkalai turi būti apsaugoti nuo įpjovimų, trinties ir mechaninio poveikio transportuojant ir tiesiant. Norint apriboti vandens patekimą į požeminius įrenginius, reikalingos tinkamos sandarinimo, sujungimo ir uždarymo procedūros. Montuojant taip pat reikia laikytis nurodyto lenkimo spindulio ir tempimo įtempimo.

Viengyslio kintamosios srovės kabelio montavimas

Viengysliai kintamosios srovės kabeliai neturėtų būti tiesiami atskirai per feromagnetinio plieno vamzdžius, nes dėl indukuotų srovių gali atsirasti papildomas šildymas. Where conduit protection is required, the cable arrangement should be designed according to the applicable electrical installation requirements.

Pristatymo dokumentai ir techninė pagalba

Pristatymo dokumentacija

Pristatymo pakete gali būti gamyklos sertifikatai, patikrinimo įrašai, techninės specifikacijos ir partijos atsekamumo informacija pagal užsakymo reikalavimus. Užsienio projektams kinų-anglų kalba gali būti parengta dokumentacija, kai to reikia muitinei, tikrinimui ar projekto perdavimui.

Techninė pagalba

Norėdami pasirinkti specifikacijas, klientai gali pateikti reikiamą įtampos lygį, laidininko medžiagą, skerspjūvio plotą, kabelio ilgį, montavimo būdą ir taikymo sąlygas. „Qiancheng“ gali peržiūrėti šiuos reikalavimus ir pateikti atitinkamą gaminį bei techninę užsakymo dokumentaciją.

DUK

1 klausimas: kokiems projektams gali būti naudojamas 6/10kV XLPE izoliuotas maitinimo kabelis?

A: Tinka vidutinės įtampos elektros paskirstymo sistemoms pramoniniuose parkuose, kasybos objektuose, komunalinių paslaugų tuneliuose, geležinkelio tranzito infrastruktūroje, ligoninėse ir miesto pastotėse. Konkreti konstrukcija turi būti parinkta atsižvelgiant į įrengimo aplinką, apkrovos reikalavimus ir taikomus standartus.

2 klausimas: Ar galima įsigyti mažai dūmų turinčią versiją be halogenų?

A: Kai to reikalauja projektas, galima nurodyti behalogeninę mažai dūmų konstrukciją. Prieš pradedant gamybą, jo ugniai atsparūs reikalavimai turi būti patvirtinti pagal taikomą kabelių standartą, vietinį gaisro kodeksą ir projekto specifikaciją.

3 klausimas: kaip pasirinkti vario ir aliuminio laidininkus?

A: Pasirinkimas priklauso nuo srovės talpos, įtampos kritimo, laidininko dydžio, kabelio svorio, montavimo sąlygų ir projekto kainos. Copper is generally considered where higher conductivity is required, while aluminum can be considered when lower cable weight is an important project factor.

4 klausimas: kaip kontroliuojama gamybos kokybė?

A: Gamybos kokybė kontroliuojama atliekant medžiagų patikrinimą, gamybos proceso kontrolę ir gatavo produkto testavimą. Su partijomis susiję gamybos ir bandymų įrašai yra saugomi siekiant užtikrinti atsekamumo ir klientų tikrinimo reikalavimus.

5 klausimas: į ką reikėtų atsižvelgti tiesiant kabelį žemoje temperatūroje?

A: Montuojant reikia laikytis nurodytos minimalios naudojimo temperatūros ir gamintojo nurodymų. Kai aplinkos temperatūra yra žemesnė nei 0 ℃, prieš klojant gali reikėti pašildyti aukštesnę nei 5 ℃. Kabelis taip pat turi būti apsaugotas nuo per didelio lenkimo, smūgio ir aštrių briaunų.

6 klausimas: ar vieno gyslo kintamosios srovės kabelį galima montuoti atskirai plieniniame vamzdyje?

A: Paprastai tokio išdėstymo reikėtų vengti, nes viengyslis kintamosios srovės kabelis, esantis feromagnetinio plieno vamzdyje, gali generuoti indukcines sroves ir papildomą šilumą. Vamzdžių išdėstymas ir kabelių grupavimas turi būti suprojektuoti pagal taikomus įrengimo reikalavimus.
