Kai lankstus maršrutas, stabilus laidumas ir patikima izoliacija,Qiancheng PVC vytos poros lankstus laidassuteikia praktišką laidų sprendimą žemos įtampos grandinėms, šviestuvams, buitinei technikai ir smulkiai elektromechaninei įrangai. Daugialypiai variniai laidai be deguonies ir PVC izoliacija yra skirti patogiam montavimui ten, kur gali būti sunku nutiesti įprastus standžius laidus.
PVC susuktos poros lankstus laidas sujungia smulkių sruogų varinius laidininkus su PVC izoliacija ir susukta konstrukcija, kad būtų galima lankstyti lenkiant, tiesiant ir uždarant laidus. Qiancheng RVS-300/300 serijos vardiniai skerspjūviai yra nuo 2 × 0,5 mm² iki 2 × 6 mm², kurių standartinė vardinė įtampa yra 300/300 V, o temperatūra - 70 ℃. Šiame straipsnyje paaiškinama jo konstrukcija, techniniai parametrai, įrengimo pranašumai, taikymo scenarijai ir pasirinkimo svarstymai, siekiant padėti pirkėjams nustatyti tinkamą lankstų laidą žemos įtampos laidų projektams.
Turinys
- Kas yra PVC vytos poros lankstus laidas?
- Kaip jo konstrukcija veikia našumą?
- Kokie yra pagrindiniai techniniai parametrai?
- Kokie yra pagrindiniai privalumai?
- Kur jis dažniausiai naudojamas?
- Kaip pirkėjai turėtų pasirinkti tinkamą specifikaciją?
- Į ką reikėtų atsižvelgti montuojant?
- Dažnai užduodami klausimai
- Išvada
Kas yra PVC vytos poros lankstus laidas?

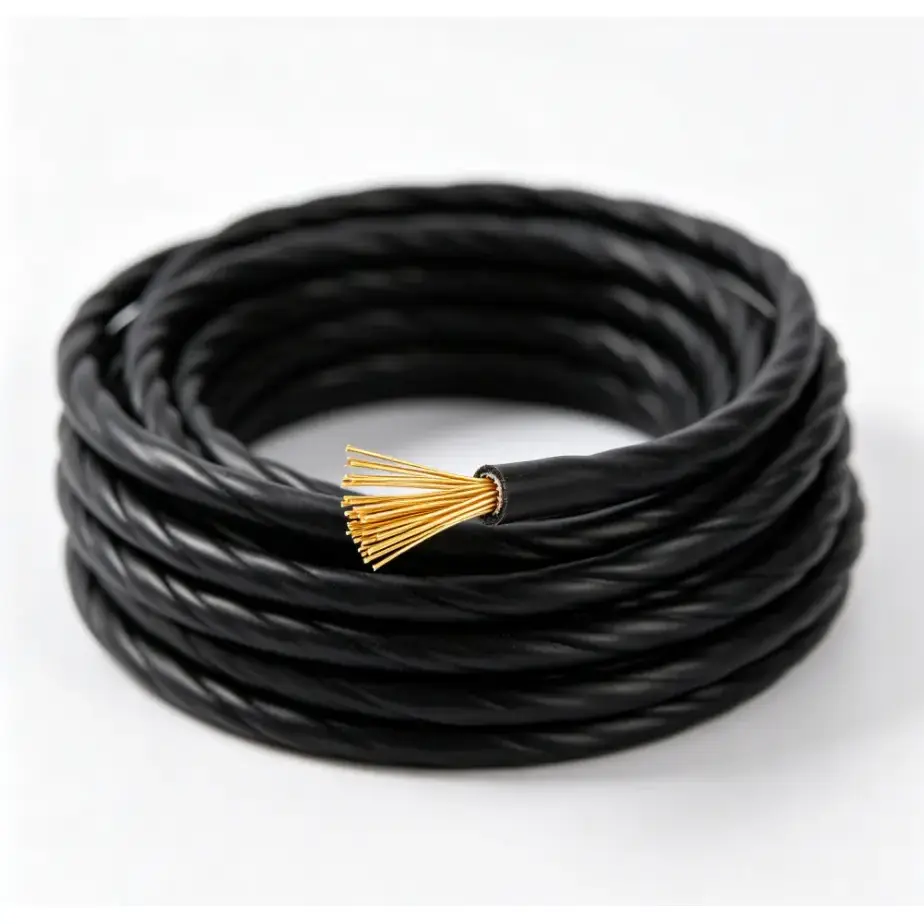

PVC vytos poros lankstus laidas yra žemos įtampos lankstus laidas, pagamintas iš dviejų izoliuotų laidininkų, išdėstytų susukta konfigūracija. Qiancheng gaminyje kaip laidininkai naudojami smulkūs daugiasluoksniai bedeguonies variniai laidai, o izoliacinė medžiaga – PVC. Šis derinys skirtas užtikrinti elektros laidumą kartu su mechaniniu lankstumu, reikalingu praktiniam elektros instaliacijos darbui.
Gaminys identifikuojamas kaip modelis RVS-300/300 ir yra skirtas naudoti, pavyzdžiui, namų ūkiui renovuoti, apšvietimo įrangai, buitinei technikai ir smulkiai elektromechaninei įrangai. Palyginti su standžiais vientisais laidais, jo smulkios gijos konstrukcija palengvina lenkimą kampuose, pravedimą per vamzdžius ir gana siauras montavimo vietas.
Pirkėjai, vertinantys PVC lankstaus laido gamintoją, laido medžiagą, izoliacijos konstrukciją, skerspjūvio plotą, įtampą ir numatomą montavimo aplinką turėtų apsvarstyti kartu, o ne rinktis kabelį tik pagal išvaizdą ar kainą.
Kaip jo konstrukcija veikia našumą?
Lanksčiojo laido veikimas labai priklauso nuo to, kaip suprojektuotas jo laidininkas ir izoliacija. Qiancheng PVC vytos poros lankstus laidas sujungia kelis konstrukcinius elementus, kurie prisideda prie jo numatytų žemos įtampos pritaikymų.
- Smulkios grandinės varinis laidininkas: Multiple fine copper strands provide greater flexibility than a comparable solid conductor.
- Varis be deguonies:Varinis laidininkas sukurtas taip, kad užtikrintų pastovų elektros laidumą ir santykinai mažą laidininko varžą.
- Vytos poros struktūra:Abu laidininkai yra išdėstyti kartu, sukuriant kompaktišką formą, kurią būtų patogu nukreipti ir prijungti.
- PVC izoliacija:Izoliacija užtikrina elektros atskyrimą tarp laidininkų ir padeda apsaugoti laidžias šerdis tam tikromis darbo sąlygomis.
- Lanksti konstrukcija:Bendra konstrukcija palaiko lenkimą, sukimąsi ir maršrutizavimą ten, kur montavimo vieta yra ribota.
Dėl šio derinio laidas yra ypač svarbus, kai svarbus montavimo patogumas. Tačiau kabelio pasirinkimas visada turi būti pagrįstas faktine elektros apkrova, aplinka, montavimo būdu ir taikomais vietiniais reikalavimais.
Kokie yra pagrindiniai techniniai parametrai?
Techniniai parametrai padeda inžinieriams, rangovams, platintojams ir pirkėjų komandoms nustatyti, ar konkreti kabelio specifikacija atitinka numatytą grandinę. Šios specifikacijos yra pagrįstos Qiancheng produkto informacija.
| Nominalus skyrius | Maks. Vieno laido skersmuo | Izoliacijos storis | Maks. Skersmuo | Mažiausias izoliacijos varža esant 70 ℃ |
|---|---|---|---|---|
| 2 × 0,5 mm² | 0,16 mm | 0,8 mm | 6,0 mm | 0,016 MΩ·km |
| 2 × 0,75 mm² | 0,16 mm | 0,8 mm | 6,2 mm | 0,014 MΩ·km |
| 2×1,0 mm² | 0,16 mm | 0,8 mm | 6,6 mm | 0,013 MΩ·km |
| 2 × 1,5 mm² | 0,16 mm | 0,8 mm | 7,2 mm | 0,012 MΩ·km |
| 2 × 2,5 mm² | 0,16 mm | 0,8 mm | 8,2 mm | 0,0095 MΩ·km |
| 2×4 mm² | 0,16 mm | 0,8 mm | 9,5 mm | 0,0079 MΩ·km |
| 2×6 mm² | 0,21 mm | 1,0 mm | 11,6 mm | 0,0081 MΩ·km |
Standartinės versijos vardinė įtampa yra 300/300 V, o temperatūra – 70 ℃. Pirkėjai turėtų patvirtinti visus techninius reikalavimus prieš užsakydami, ypač kai projektas susijęs su neįprasta temperatūra, nuolatiniu judėjimu, lauko poveikiu ar kitomis sudėtingomis sąlygomis.
Kokie yra pagrindiniai privalumai?
Stabilus elektros laidumas
Aukštos kokybės varinis laidininkas yra patikimo elektros perdavimo pagrindas. Šiame laide naudojama smulkios grandinės bedeguonies vario konstrukcija, skirta užtikrinti stabilų laidumą ir mažą laidininko varžą tinkamam žemos įtampos įrenginiui.
Lankstus maršruto parinkimas
Lankstumas yra vienas iš pagrindinių daugiagyslio laidininko praktinių privalumų. Montuotojai gali sulenkti ir nutiesti kabelį per kampus, vamzdžius, įrangos erdves ir kitas vietas, kuriose gali būti nepatogu tvarkyti standžius laidus.
Patikima PVC izoliacija
PVC izoliacija užtikrina elektrinį atskyrimą ir padeda apsaugoti laidininką nuo įprasto mechaninio susidėvėjimo ir aplinkos poveikio, atsirandančio tinkamose patalpose. Izoliacija taip pat suprojektuota su antipireno charakteristikomis pagal gaminio informaciją.
Patogus montavimas
Smulkių varinių sruogų ir kompaktiškos susuktos konstrukcijos derinys gali supaprastinti kabelių valdymą montavimo metu. Tai ypač naudinga laidų projektams, kuriuose yra daug posūkių arba ribotos maršruto vietos.
Kur jis dažniausiai naudojamas?
PVC vytos poros lankstaus laido taikymo sritis yra sutelkta į žemos įtampos laidus, kur svarbu lankstumas ir paprastas montavimas. Įprastos programos apima:
- Buitinė elektros instaliacija
- Vidaus šviestuvai
- Buitinės technikos jungtys
- Maža elektromechaninė įranga
- Komercinės žemos įtampos grandinės
- Įrangos prijungimo laidai
- Vamzdžiai ir uždaros erdvės laidai
- Elektros renovacijos projektai
Pavyzdžiui, montuotojas, nutiesdamas laidus per siaurą vidaus kanalą, gali turėti naudos iš plonos grandinės kabelio lankstumo, nes laidininkas gali sekti posūkius be valdymo sunkumų, susijusių su standžiu laidu. Tikslus tinkamumas vis tiek turi būti patikrintas pagal įrangos gamintojo reikalavimus ir galiojančius elektros kodus.
Kaip pirkėjai turėtų pasirinkti tinkamą specifikaciją?
Lanksčios laido pasirinkimas apima ne tik teisingo vardinio skerspjūvio nustatymą. Pirkėjų komanda prieš pateikdama užsakymą turėtų įvertinti visą darbo aplinką ir elektros reikalavimus.
- Nustatykite reikiamą laidininko dydį.Suderinkite skerspjūvio plotą su grandinės srovės poreikiais, įrengimo sąlygomis ir taikomais elektros reikalavimais.
- Patvirtinkite nominalią įtampą.Standartinio gaminio įtampa yra 300/300 V, todėl pirkėjai turėtų patikrinti, ar šis įvertinimas atitinka numatytą grandinę.
- Įvertinkite temperatūros sąlygas.Standartinė versija turi 70 ℃ temperatūros reitingą. Aukštesnės temperatūros aplinkai gali reikėti kitokių specifikacijų.
- Patikrinkite diegimo aplinką.Standartinė PVC izoliacija skirta tinkamoms patalpų sąlygoms ir nerekomenduojama ilgai veikiant tiesioginiams saulės spinduliams.
- Apsvarstykite mechaninį judėjimą.Lanksti konstrukcija palaiko įprastinį lenkimą ir sukimąsi, tačiau taikymas, susijęs su dažnu nuolatiniu judėjimu, turėtų būti vertinamas atskirai.
- Patvirtinkite dokumentų reikalavimus.Eksporto projektams gali reikėti tam tikrų atitikties dokumentų, bandymų ataskaitų arba paskirties rinkos reikalavimų.
Į ką reikėtų atsižvelgti montuojant?
Norint išlaikyti kabelio veikimą, būtina tinkamai sumontuoti. Net ir gerai pagamintas lankstus laidas neturėtų būti traktuojamas kaip universalus bet kurioje aplinkoje.
Montuodami venkite per didelės traukos jėgos, staigių lenkimų, suspaudimo ar mechaninių izoliacijos pažeidimų. Kabelis taip pat turėtų būti parenkamas pagal numatomą elektros apkrovą, o ne tiesiog pasirenkant didžiausią ar mažiausią turimą specifikaciją.
Vidaus projektams svarbu, kad kabelis atitiktų nurodytas eksploatavimo sąlygas. Standartinė PVC izoliacija tinka normaliam patalpų drėgmės poveikiui, tačiau neturėtų būti laikoma, kad ji ilgą laiką atspari tiesioginiams lauko saulės spinduliams ar sunkioms aplinkos sąlygoms. Jei reikalingas specialus atsparumas aplinkai, pirkėjai turėtų aptarti alternatyvias izoliacijos ar konstrukcijos galimybes suQiancheng kabelių tiekėjas.
Dažnai užduodami klausimai
1. Kokia yra PVC vytos poros lankstaus laido vardinė įtampa?
Standartinės Qiancheng RVS-300/300 versijos vardinė įtampa yra 300/300 V. Pirkėjai prieš pasirinkdami ir montuodami turėtų patikrinti tikrosios grandinės įtampos reikalavimus.
2. Kokią temperatūrą gali atlaikyti standartinis PVC laidas?
Standartinio gaminio temperatūra yra 70 ℃. Jei taikoma temperatūra aukštesnė už šį lygį arba neįprastos šiluminės sąlygos, reikia įvertinti tinkamą alternatyvią specifikaciją.
3. Ar šis lankstus laidas tinkamas naudoti lauke?
Standartinė versija visų pirma skirta tinkamam naudojimui patalpose. Nerekomenduojama ilgai būti tiesioginėje lauko saulės šviesoje. Pirkėjai, turintys lauko reikalavimų, turėtų aptarti senėjimui atsparios izoliacijos variantą su gamintoju.
4. Kokie laidų dydžiai galimi?
Pateiktos specifikacijos svyruoja nuo 2 × 0,5 mm² iki 2 × 6 mm², įskaitant 2 × 0,75, 2 × 1,0, 2 × 1,5, 2 × 2,5 ir 2 × 4 mm². Prieinamumas ir pritaikymas turi būti patvirtinti pagal konkretų užsakymą.
5. Ar galima pritaikyti izoliacijos spalvą ir gatavą ilgį?
Taip. „Qiancheng“ gali nustatyti dažniausiai reikalingas izoliacijos spalvas ir laidininkų dydžius pagal užsakymo specifikacijas. Gatavus ritinėlių ilgius taip pat galima aptarti atsižvelgiant į kiekį, pakuotę ir taikymo reikalavimus.
6. Ar PVC susuktos poros lankstus laidas tinka judančioms jungtims?
Smulkios grandinės varinis laidininkas ir susukta konstrukcija užtikrina gerą lankstumą atliekant įprastinį lankstymą ir sukimą montuojant ir naudojant. Naudojimas, susijęs su dažnu arba nuolatiniu judėjimu, turėtų būti vertinamas pagal judėjimo dažnį ir veikimo sąlygas.
Išvada
PVC vytos poros lankstus laidas siūlo praktišką vario laidumo, PVC izoliacijos, kompaktiškos susuktos konstrukcijos ir montavimo lankstumo derinį tinkamam žemos įtampos įrenginiui. „Qiancheng“, kurio specifikacijos svyruoja nuo 2 × 0,5 mm² iki 2 × 6 mm², siūlo namų instaliacijos, apšvietimo, prietaisų prijungimo ir mažos įrangos parinkčių. Pirkėjams, lyginantiems PVC vytos poros lankstaus laido gamintoją ar tiekėją, peržiūrėję laidininko konstrukciją, skerspjūvį, įtampą, temperatūros įvertinimą, izoliacijos reikalavimus ir taikymo sąlygas, gaminio pasirinkimas gali būti tikslesnis. Jei planuojate laidų projektą ir jums reikia pagalbos patvirtinant specifikacijas, pritaikymo tinkamumą ar pritaikytus reikalavimus, prašomesusisiekite su mumisaptarti kabelių reikalavimus ir gauti tinkamo produkto rekomendaciją bei pasiūlymą.
