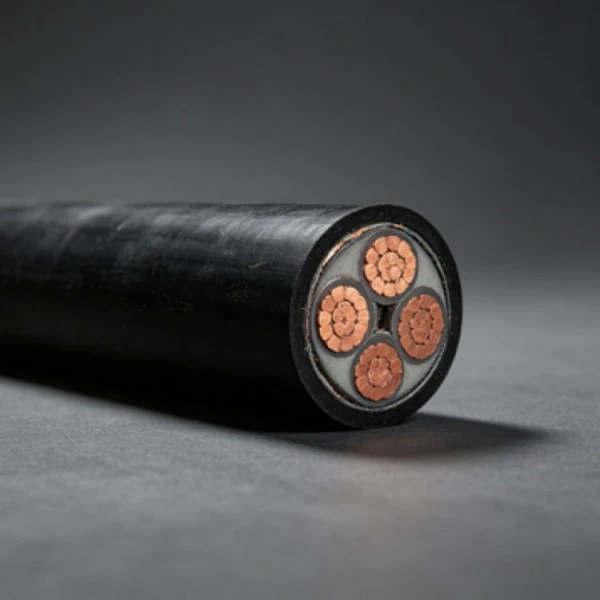

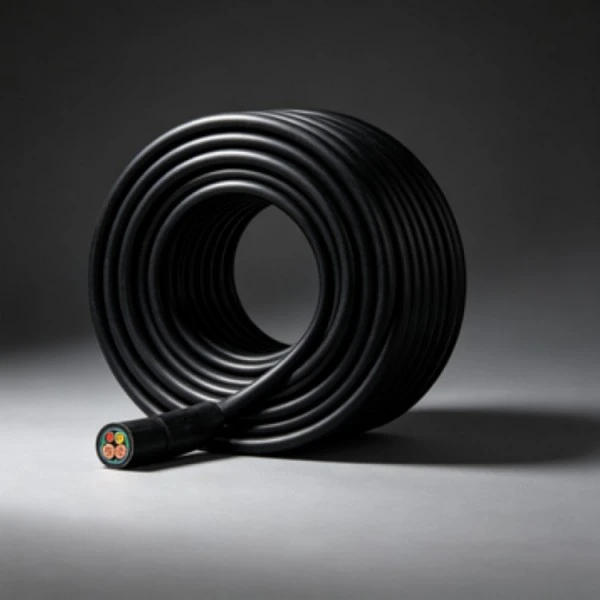

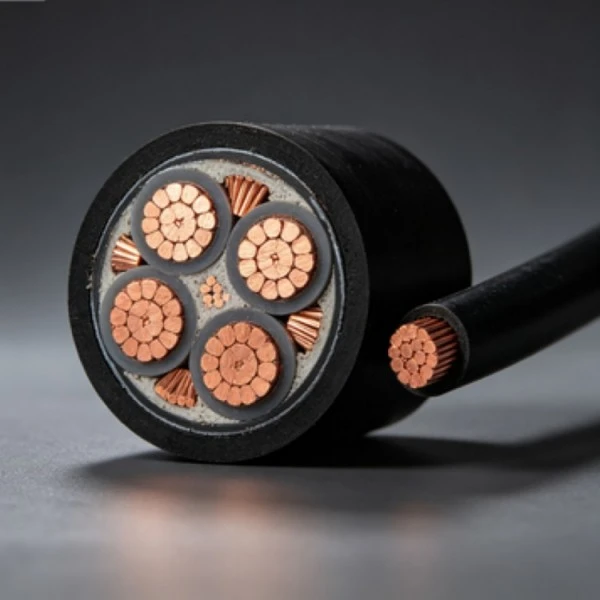

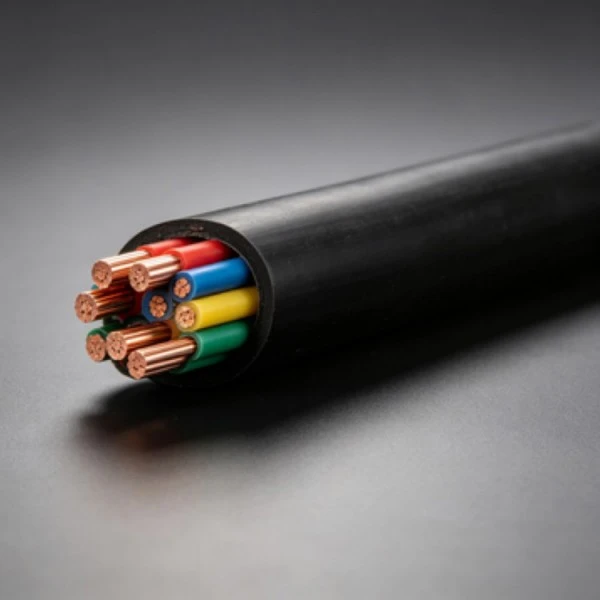

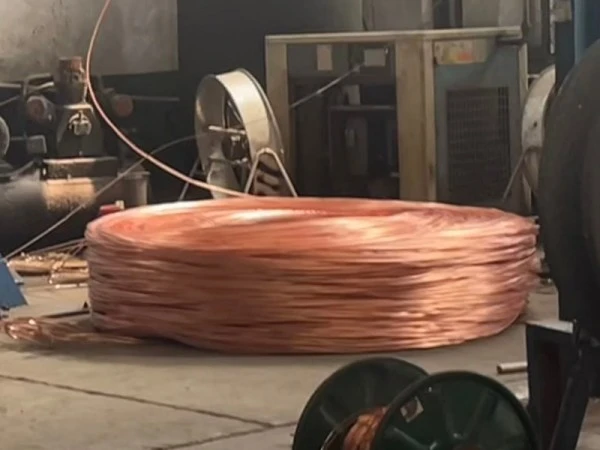

Varinis XLPE žemos įtampos maitinimo kabelis sujungia varinius laidininkus su kryžminio polietileno (XLPE) izoliacija žemos įtampos energijos perdavimui ir paskirstymui. Galimi laidų dydžiai apima įprastas pastatų, įrangos ir paskirstymo programas, o kietos ir suvytos laidų konstrukcijos įtrauktos į išvardytas specifikacijas. Kabelio dydis, montavimo būdas ir projekto reikalavimai turi būti patvirtinti prieš gaminant.
| Nominalus skerspjūvis (mm²) | Min. laidininkų laidai | Laidininko OD (mm) | XLPE izoliacijos storis (mm) | apytiksliai izoliacijos OD (mm) | Maks. laidininko varža esant 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Laidininkas suteikia pagrindinį kabelio srovės tekėjimo kelią. Pateikiamos specifikacijos apima ir kietas, ir suvytas konstrukcijas, kurių skerspjūvis yra mažesnis, o didesniems dydžiams naudojami kelių laidų laidai. Laidininko varžos vertės esant 20 ℃ yra nurodytos techninėje lentelėje specifikacijų patikrinimui.
Kryžminis polietilenas suteikia pirminę elektros izoliaciją aplink varinį laidininką. Palyginti su įprastu termoplastiniu polietilenu, XLPE dažniausiai pasirenkamas maitinimo kabeliams, kur reikalinga didesnė šiluminė galia ir stabilios izoliacijos savybės. Faktinės darbinės temperatūros ribos turi atitikti taikomą gaminio specifikaciją.
Laidininko skersmuo, izoliacijos storis ir apytikslis izoliacijos skersmuo skiriasi priklausomai nuo vardinio skerspjūvio. Šios vertės yra svarbios tikrinant kabelio suderinamumą su gnybtais, kanalais, kabelių loveliais ir kitais montavimo komponentais.
Izoliacija užtikrina apsaugą nuo įprasto naudojimo kabelio montavimo metu. Tačiau kabelis neturėtų būti traktuojamas kaip tam skirtos lanksčios ar šarvuotos konstrukcijos pakaitalas, kai įrengimas susijęs su nuolatiniu judėjimu, dideliu mechaniniu poveikiu, per didele traukimo jėga ar kitomis ypatingomis sąlygomis.
Vario laidininko ir XLPE izoliacijos derinys suteikia įprastą žemos įtampos maitinimo kabelio konstrukciją elektros paskirstymui. Prieš priimant, laidininko varža, izoliacijos matmenys ir įtampos atsparumo reikalavimai turi būti patikrinti pagal taikomą standartą ir projekto specifikaciją.
Varinį XLPE žemos įtampos maitinimo kabelį galima nurodyti atsižvelgiant į elektros apkrovą, montavimo aplinką ir reikiamą laidininko konstrukciją, o ne tiesiog pasirenkant skerspjūvį pagal vardinę srovę.
Užbaigto kabelio matmenys turi būti patikrinti pagal taikomą gaminio specifikaciją. Tiekiamas kintamosios srovės įtampos bandymo reikalavimas kabelis atlaiko3,5 kV 5 minutesnesuges esant aplinkos temperatūrai. Taikoma bandymo procedūra ir priėmimo kriterijai turi būti patvirtinti pagal atitinkamą užsakyto kabelio standartą.
Nuolatinis identifikavimas gali apimti gamintojo pavadinimą, gaminio modelį ir vardinę įtampą, atsižvelgiant į taikomus ženklinimo reikalavimus. Konkretus ženklinimo turinys gali būti patvirtintas prieš gaminant, kai kabelis tiekiamas užsienyje arba konkrečiam projektui.
Patikra gali apimti laidininko varžą, matmenų matavimus, izoliacijos būklę ir nurodytus elektros bandymus. Jei projektui reikalingi gamyklos patikrinimo įrašai arba papildomi bandymo dokumentai, šie reikalavimai turėtų būti patvirtinti pateikiant užsakymą.
Kabelių loveliai gali būti naudojami elektros paskirstymui pastatuose, gamyklose, rūsiuose ir panašiuose įrenginiuose. Maitinimo ir valdymo kabeliai turi būti išdėstyti pagal elektros konstrukciją, turint pakankamai atstumo šilumai išsklaidyti ir prieigai patikrinti. Atramos, tvirtinimo intervalai ir kabelių atskyrimas turi atitikti taikomą įrengimo specifikaciją.
Tiesioginiam užkasimui kabelio trasa, įkasimo gylis, grunto sąlygos ir mechaninė apsauga turi būti nustatomi pagal projekto projektą. Klojant reikia vengti aštrių daiktų ir pernelyg didelio mechaninio įtempimo. Jei įrenginys gali būti veikiamas kasimo ar išorinio poveikio, reikia apsvarstyti papildomą mechaninę apsaugą.
Vamzdžių montavimas gali būti naudojamas paslėptiems laidams pertvarose, grindų konstrukcijose ir kitose saugomose trasose. Vamzdžio viduje neturi būti šiukšlių ir aštrių kraštų, o kabelio tempimas turi neviršyti leistinų mechaninių ribų. Kabelių jungtys turi būti prieinamose jungiamosiose dėžutėse arba paskirstymo įrangoje, o ne paslėptose vamzdžių dalyse.
Įrengiant aukštus vertikalius įrenginius, reikia atkreipti dėmesį į kabelio svorį ir tvirtinimo išdėstymą. Kabeliai turi būti palaikomi atitinkamais intervalais, o ne leisti, kad jų visas svoris veiktų viename prijungimo taške. Tvirtinimo sistema taip pat turi apsaugoti nuo per didelio judėjimo ir mechaninio įtempimo eksploatacijos metu.
Montuojant lauke reikia atsižvelgti į saulės šviesą, temperatūrą, drėgmę, mechaninę apsaugą ir kabelio apvalkalo konstrukciją. Norint nutiesti viršutinę dalį, reikia numatyti atitinkamas atramas ir tarpus. Kai kabelis yra veikiamas sąlygomis, esančiomis už vardinio naudojimo diapazono ribų, gali prireikti alternatyvios apvalkalo arba kabelio konstrukcijos.
Pateiktos specifikacijos svyruoja nuo 1,5 mm² iki 400 mm². Mažesni dydžiai apima vientisus ir suvytusius laidininkus, o didesniems dydžiams naudojamos kelių laidų suvytos konstrukcijos. Reikalingas dydis turi būti parenkamas pagal apkrovos srovę, įtampos kritimą, montavimo būdą ir taikomus elektros reikalavimus.
Kietieji laidininkai naudoja vieną laidą, o suvytusios konstrukcijos susideda iš kelių laidų. Kietieji laidininkai gali būti tinkami stacionariai laidai, kai lankstumas nėra pagrindinis reikalavimas. Suvytieji laidininkai palengvina valdymą, kai kabelis turi būti nutiestas aplink įrangą arba sudėtingesnius montavimo kelius.
Nurodykite laidininko skerspjūvį, laidininko konstrukciją, vardinę įtampą, reikalingą kabelio ilgį, kiekį, montavimo būdą ir pristatymo vietą. Projekto užsakymams taip pat turėtų būti patvirtintas taikomas standartas, tikrinimo dokumentai, ženklinimo reikalavimai ir pakuotės specifikacijos.
Pasirinktinis kabelio ilgis ir identifikavimo žymėjimas gali būti aptariami pagal gamybos specifikaciją ir užsakymo kiekį. Individualiems užsakymams pateikite reikiamą ilgį, toleranciją, žymėjimo turinį, pakavimo būdą ir pristatymo grafiką, kad šią informaciją būtų galima peržiūrėti prieš gaminant.
Atsižvelgiant į taikomą gaminio standartą ir pirkimo specifikaciją, patikrinimas gali apimti laidininko varžą, matmenų matavimus, su izoliacija susijusius patikrinimus ir kintamosios srovės įtampos atsparumo bandymus. Jei projektui reikalinga konkreti gamyklos bandymo ataskaita arba patikrinimo formatas, tai turėtų būti nurodyta prieš pradedant gamybą.
Galima naudoti lauke arba po žeme, kai pasirinkta kabelio konstrukcija ir apvalkalas tinka montavimo aplinkai. Prieš patvirtinant specifikaciją, reikia peržiūrėti dirvožemio sąlygas, drėgmę, saulės spindulius, mechaninę apkrovą ir montavimo temperatūrą.
Standartinė žemos įtampos maitinimo kabelio konstrukcija neturėtų būti automatiškai nurodyta nuolatiniam tempimui, pakartotiniam lenkimui ar sukimui. Įrenginiams, atitinkantiems šiuos reikalavimus, paprastai reikia lanksčios kabelio konstrukcijos, specialiai pritaikytos mobiliosioms paslaugoms.
Patvirtinkite gaminio modelį, laidininko skerspjūvį, laidininko konstrukciją, izoliacijos matmenis, kabelio ilgį, ženklinimą ir taikomą standartą. Pakartotiniams projektams šių specifikacijų nuoseklumas padeda sumažinti gamybos partijų skirtumus ir supaprastina gaunamus patikrinimus.
Pateikite reikiamą laidininko dydį, konstrukciją, kabelio ilgį, kiekį, montavimo būdą ir paskirties vietą.Qianchenggali peržiūrėti techninius reikalavimus ir patvirtinti turimą specifikaciją bei dokumentaciją prieš gaminant.
