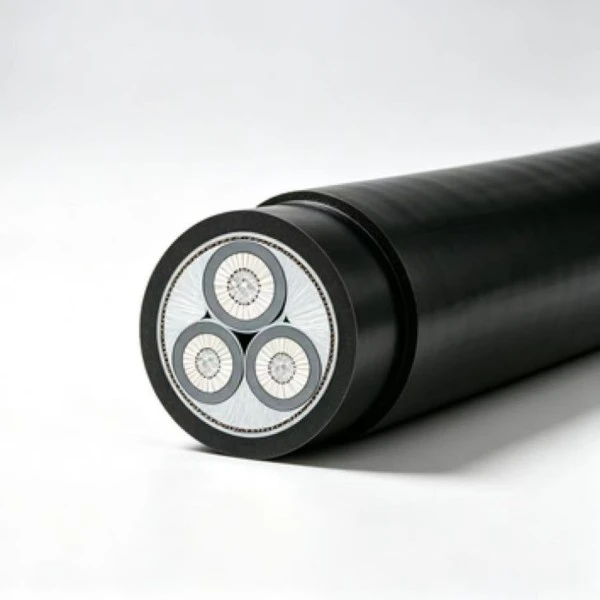

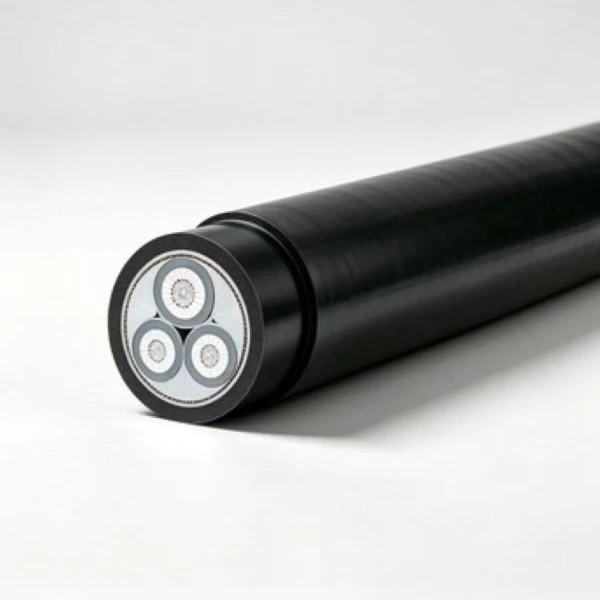

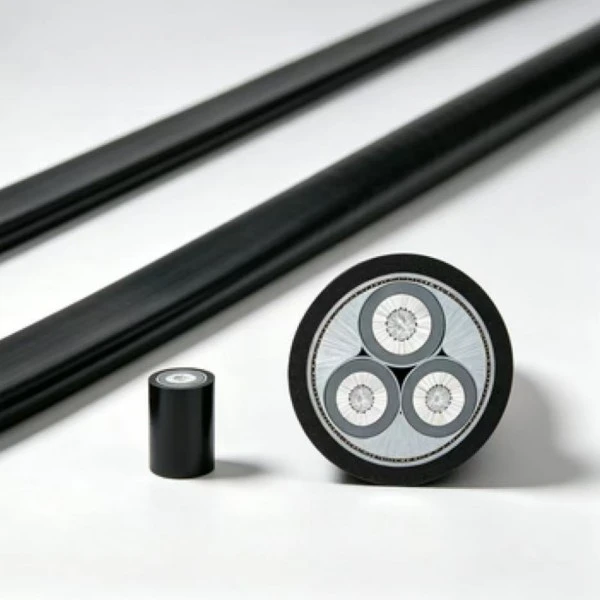

Aliuminio XLPE žemos įtampos maitinimo kabelis naudoja aliuminio laidininkus su XLPE izoliacija 0,6/1 kV žemos įtampos elektros paskirstymui. Aliuminio laidininkas sumažina kabelio svorį, palyginti su varine konstrukcija, o XLPE užtikrina stabilią elektros izoliaciją esant nurodytai darbo temperatūrai. Kabelį galima konfigūruoti stacionariai instaliacijai gamyklose, lauko paskirstymo sistemose, kabelių tranšėjose ir kitose srityse, kur klojimo sąlygos atitinka gaminio specifikacijas.
|
Nominalus skerspjūvis (mm²) |
Izoliacijos storis (mm) |
Apvalkalo storis (mm) |
Apytikslis išorinis kabelio skersmuo (mm) |
Laidininko nuolatinės srovės varža (Ω/km)Al |
Bandymo įtampa (kV/5min) |
Oro talpa (A) (A)-Al |
Patvarumas tiesiogiai užkastame dirvožemyje(A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Įtampos laipsnis Uo/U (kV) |
Reikalavimas |
|
3,6/6, 6/6 |
Dalinis iškrovimas ≤ 10 pC esant 1,73 U₀ |
|
8.7/10, 12/20 |
Dalinis iškrovimas ≤ 10 pC esant 1,73 U₀ |
|
18/30, 21/35 |
Dalinis iškrovimas ≤ 10 pC esant 1,73 U₀ |
|
26/35 |
Dalinis iškrovimas ≤ 10 pC esant 1,73 U₀ |
Viengyslių kabelių leistinas lenkimo spindulys yra \(20\times(d+D)\pm5\%\).
Kelių gyslų kabelių leistinas lenkimo spindulys yra \(15\times(d+D)\pm5\%\).
D = tikrasis išorinis kabelio skersmuo (mm)
d = tikrasis laidininko skersmuo (mm)
Klojant žemesnėje nei 0 ℃ temperatūroje, būtinas išankstinis pašildymas. Kabelis turi būti tvarkomas ir montuojamas pagal taikomą žemos temperatūros klojimo procedūrą, kad būtų sumažinta mechaninio izoliacijos ar apvalkalo pažeidimo rizika.
Pagal pateiktą techninę informaciją nėra jokių apribojimų vertikaliam klojimo aukščių skirtumui. Planuojant vertikalius maršrutus, vis tiek reikia atsižvelgti į montavimo būdą, tvirtinimo išdėstymą ir kabelio svorį.
|
Oro temperatūra |
||||||||||||||||
|
Darbinė temperatūra (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Dirvožemio temperatūra |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Aliuminis XLPE žemos įtampos maitinimo kabelis gali būti naudojamas fiksuotam žemos įtampos paskirstymui gamyklų dirbtuvėse, sandėliuose ir kituose pramoniniuose pastatuose. Įprastas maršrutas apima kabelių lovelius ir ant sienos montuojamas kabelių sistemas. Renkantis laidininko dydį, kartu reikia patikrinti prijungtą apkrovą, įrengimo išdėstymą, aplinkos temperatūrą ir reikiamą įtampos kritimą.
Jei tai yra stacionari lauko instaliacija, kabelį galima nutiesti išilgai tinkamų konstrukcijų, komunalinių stulpų ar kitų laikančiųjų sistemų, jei tai leidžia projekto specifikacijos. Apvalkalas apsaugo nuo įprasto lauko poveikio, o montavimo metu reikia atsižvelgti į ilgalaikius saulės spindulius, temperatūros pokyčius, drėgmę ir mechaninę apkrovą.
Kabelių tranšėjos ir komunalinių paslaugų tuneliai suteikia bendrus maršrutus stacionarioms energijos paskirstymo grandinėms. Įrengimas turi užtikrinti tinkamą šilumos išsklaidymą ir tinkamą atramą bei apsaugą. Uždaruose arba grupiniuose įrenginiuose reikia atsižvelgti į talpos pataisos koeficientus ir faktines aplinkos sąlygas, o ne tiesiogiai taikyti oro vardinę srovę.
Galima svarstyti tiesioginį užkasimą ten, kur kabelio konstrukcija, grunto sąlygos ir mechaninė apsauga atitinka projekto reikalavimus. Prieš montuojant reikia peržiūrėti palaidojimo gylį, drenažą, išorinę apkrovą ir galimybę ateityje kasinėti. Apsaugos priemonių gali prireikti ėsdinančiame dirvožemyje arba vietose, kurias veikia didelės mechaninės jėgos.
Kabelis gali būti naudojamas stacionariai žemos įtampos paskirstymui kaimo elektros tinklų renovacijos ir panašių infrastruktūros darbų metu. Aliuminio laidininkai sumažina kabelio svorį, o tai gali būti naudinga, kai ilgiems kabelių maršrutams reikia didelių transportavimo ir montavimo darbų. Laidininko dydis turi atitikti numatomą apkrovą, maršruto ilgį, įtampos kritimo reikalavimą ir montavimo sąlygas.
A: Vardinė įtampa yra 0,6/1 kV bendram žemos įtampos elektros paskirstymui. Priklausomai nuo konstrukcijos ir projekto sąlygų, montavimo būdai gali apimti lauko viršutinę tranšėją, kabelių tranšėjas ir tam tikras tiesioginio įkasimo programas. Naudojant lauke reikia atsižvelgti į saulės šviesą, lietų, temperatūrą, mechaninę apsaugą ir nurodytas apvalkalo savybes.
A: Viengyslių kabelių lenkimo reikalavimas yra \(20\times(d+D)\pm5\%\), o kelių gyslų kabelių reikalavimas yra \(15\times(d+D)\pm5\%\). Išankstinis pašildymas reikalingas, kai klojimo aplinkos temperatūra yra žemesnė nei 0 ℃. Kabelio negalima lenkti ar tempti per prievartą esant žemai temperatūrai, nes PVC ar kitos polimerinės apvalkalo medžiagos gali tapti mažiau lanksčios.
A: Pateikiamas techninis stalas skirtas vardiniams skerspjūviams nuo 1,5 mm² iki 1000 mm². Prieinamumas priklauso nuo reikiamos specifikacijos ir gamybos grafiko. Iškirpti iki ilgio reikalavimus ir kabelių žymėjimą galima aptarti projektų užsakymams, o kiekis, laidininko dydis ir reikalinga pristatymo data patvirtinama prieš gamybą.
A: Aliuminio tankis yra mažesnis nei vario, todėl sumažėja kabelio svoris ir palengvinamas transportavimas bei tvarkymas daugelyje įrenginių. Daugeliu atvejų laidininko medžiaga taip pat turi mažesnę medžiagos kainą. Tačiau laidininko pasirinkimas neturėtų būti grindžiamas vien medžiagos kaina; Reikėtų patikrinti srovės pralaidumą, įtampos kritimą, maršruto ilgį, prijungimo būdą ir įrengimo sąlygas.
A: Atitinkami gamyklos patikrinimo įrašai ir elektros bandymo dokumentai gali būti pateikti pagal gaminio specifikaciją ir užsakymo reikalavimus. Prireikus užsienio projekto peržiūrai arba muitinės dokumentacijai galima parengti dokumentus anglų kalba. Tikslūs sertifikatai, bandymų ataskaitos ir dokumentų formatas turi būti patvirtinti pagal paskirties rinkos ir projekto priėmimo reikalavimus.
A: Tiesioginis užkasimas turėtų būti atliekamas tik tada, kai kabelio konstrukcija ir vietos sąlygos atitinka taikomus reikalavimus. Apsaugines movas arba vamzdžius galima naudoti ten, kur kabelis yra veikiamas stiprios dirvožemio korozijos, didelės drėgmės, transporto priemonės pakrovimo, kasimo darbų ar kitų mechaninių pavojų. Į įrengimo planą taip pat turėtų būti įtrauktas tinkamas įkasimo gylis ir drenažas.
A: Pristatymo laikas priklauso nuo laidininko skerspjūvio, kabelio konstrukcijos, užsakymo kiekio, gamybos pajėgumų, pakuotės ir dokumentacijos reikalavimų. Standartinės specifikacijos gali turėti trumpesnius gamybos grafikus, kai yra medžiagų ir pajėgumų. Individualūs arba didelės apimties užsakymai turi būti iš anksto patvirtinti gamykloje, kad gamyba ir siuntimas būtų suderinti su projekto grafiku.
A: Leidžiama srovė kinta priklausomai nuo aplinkos temperatūros, nes šilumos išsklaidymo sąlygos keičiasi kylant arba nukritus aplinkos temperatūrai. Todėl renkantis laidininko dydį ir montavimo būdą reikia atsižvelgti į techninėje lentelėje pateiktus pataisos koeficientus. Kabelių grupavimas, vėdinimas, grunto temperatūra ir užkasimo sąlygos taip pat gali turėti įtakos faktinei leistinai srovei.
Teikiant užklausas dėl projekto, reikia nurodyti reikiamą įtampą, laidininko skerspjūvį, kabelio ilgį, montavimo būdą, aplinkos sąlygas ir kiekį, kad būtų galima patvirtinti atitinkamą specifikaciją ir techninius dokumentus.
