Qiancheng, Kinijos kabelių gamintojas, tiekiaAliuminio PVC izoliuota apvali vielastacionariai žemos įtampos elektros paskirstymui ir statybiniams laidams. Šis kabelis su aliuminio laidininku, PVC izoliacija ir apsauginiu išoriniu apvalkalu suderina lengvą konstrukciją su praktiška elektros izoliacija. Jo specifikacijų, įrengimo reikalavimų ir eksploatacinių charakteristikų supratimas padeda inžinieriams, rangovams ir pirkimų komandoms pasirinkti tinkamą kabelį patikimoms elektros sistemoms.
Aliuminio PVC izoliuotas apvalus laidas skirtas stacionariai elektros instaliacijai, kur laidininko svoris, izoliacijos apsauga ir projekto kaina yra svarbūs aspektai. Qiancheng BLVV modelyje yra viengyslis aliuminio laidininkas su PVC izoliacija ir išoriniu PVC apvalkalu, kurio įtampa yra 300/500 V. Galimi laidų skerspjūviai yra nuo 2,5 mm² iki 70 mm² pagal išvardytas specifikacijas. Šiame vadove paaiškinama kabelio konstrukcija, techniniai parametrai, pagrindiniai privalumai, taikymo scenarijai, atrankos kriterijai ir montavimo atsargumo priemonės, padedančios pirkėjams priimti pagrįstus sprendimus.

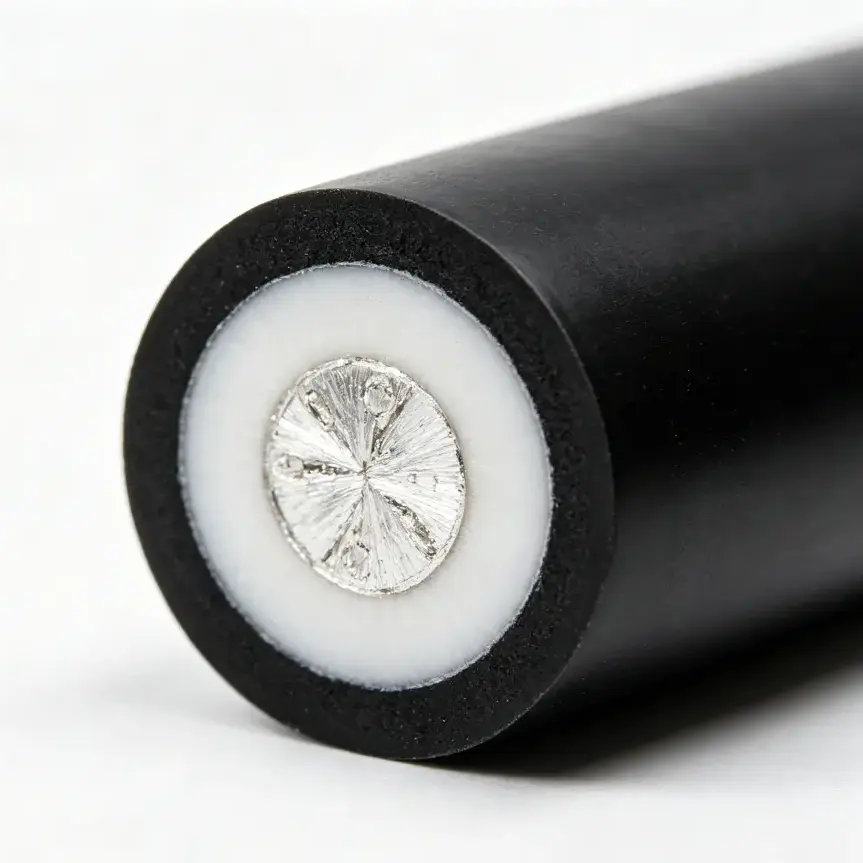

Aliuminio PVC izoliuotas apvalus laidas yra elektros kabelis, kurio laidžioji medžiaga yra aliuminis, o izoliacija - polivinilchloridas (PVC). Qiancheng siūlomoje BLVV konstrukcijoje PVC išorinis apvalkalas suteikia papildomą apsauginį sluoksnį aplink izoliuotą laidininką.
Kabelis skirtas stacionariai žemos įtampos elektros instaliacijai. Jo vardinė įtampa yra 300/500 V, todėl nurodant projektą būtina tinkamai pritaikyti ir laikytis vietinių elektros taisyklių.
Aliuminio ir PVC derinys atitinka kelis praktinius reikalavimus:
Svarbu atskirti šį gaminį nuo aliuminio kabelių su XLPE izoliacija, šarvuotų maitinimo kabelių ir lanksčių laidų. Jų elektriniai rodikliai, temperatūros ribos, mechaninės charakteristikos ir montavimo būdai gali labai skirtis.
Norėdami gauti konkrečios informacijos apie gaminį, apsilankykite Qiancheng aliuminio PVC izoliuotos apvalios vielos gaminio puslapyje.
Kabelio veikimas priklauso nuo jo laidininko, izoliacijos ir išorinio apvalkalo sąveikos. Kiekvienas komponentas atlieka skirtingą funkciją, o visa konstrukcija turi atitikti numatomo įrengimo reikalavimus.
Aliuminio laidininkas per grandinę teka elektros srovę. Palyginti su variu, aliuminis pagal tūrį yra lengvesnis, o tai gali būti naudinga tvarkant ilgus kabelius arba transportuojant didelius kabelių kiekius. Tačiau aliuminio varža didesnė nei vario, todėl nustatant laidininko dydį reikia atsižvelgti į srovę, įtampos kritimą ir montavimo sąlygas.
Pirminė PVC izoliacija supa laidininką ir užtikrina elektrinį atskyrimą. Jo storis turi atitikti nurodytą kabelio konstrukciją ir taikomą gaminio standartą. Pažeista izoliacija, netinkama eksploatavimo temperatūra arba netinkamas montavimas gali pakenkti elektros saugai.
Išorinis PVC apvalkalas suteikia apsaugą nuo įprasto mechaninio kontakto ir aplinkos poveikio. Nors PVC gali būti naudingas atsparumas drėgmei ir dilimui, tikrasis apsaugos lygis priklauso nuo medžiagos sudėties, kabelio konstrukcijos ir eksploatavimo aplinkos. Nereikėtų automatiškai manyti, kad įprastas PVC apvalkalas yra atsparus UV spinduliams, atsparus ugniai arba tinkamas tiesioginiam laidojimui.
Gauta viengyslė apvali konstrukcija skirta tinkamam stacionarių laidų prijungimui, o ne nevaržomam naudojimui kiekvienoje vidaus ar lauko aplinkoje.
Prieš užsakant elektros kabelį, reikia peržiūrėti techninius duomenis. Šioje lentelėje apibendrinamos Qiancheng paskelbtos BLVV specifikacijos. Vertės yra gaminio etaloniniai matmenys, o ne universalūs kiekvieno aliuminio PVC kabelio įvertinimai.
| Nominalus skerspjūvis | Minimalus laidų laidų skaičius | Izoliacijos storis (mm) | Apvalkalo storis (mm) | Didžiausias išorinis skersmuo (mm) | Etaloninis svoris (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Svarbi specifikacijos pastaba:Paskelbtoje lentelėje nurodytas minimalus kiekvieno dydžio laidų laidų skaičius. Pirkėjai prieš pateikdami užsakymą turėtų patvirtinti tikslią laidininko konstrukciją, taikomus standartus, vardinę darbinę temperatūrą, srovės pralaidumą ir visas reikalingas bandymų ataskaitas.
Pavyzdžiui, išorinis skersmuo ir atskaitos svoris yra naudingi apskaičiuojant kabelių maršruto erdvę, transportavimo apkrovas ir medžiagų kiekius. Jie savarankiškai nenustato, ar kabelis gali saugiai išlaikyti tam tikrą elektros apkrovą.
Mažas aliuminio tankis yra praktinis pranašumas projektuose, kuriuose naudojami dideli kabelių kiekiai. Lyginant su lygiavertės elektrinės funkcijos variniu laidininku, tinkamo dydžio aliuminio laidininkas gali sumažinti laidininko svorį. Galutiniam kabelio svorio palyginimui turi būti naudojami elektrai tinkami laidų dydžiai, o ne tiesiog lyginami vienodi skerspjūvio plotai.
Izoliacija ir išorinis apvalkalas atlieka papildomas funkcijas. Pirminė izoliacija užtikrina elektrinį atskyrimą, o apvalkalas papildo išorinę apsaugą. Šis išdėstymas gali būti naudingas stacionariuose įrenginiuose, kur kabelis yra sumontuotas pagal jo vardines sąlygas ir apsaugotas nuo pernelyg didelio mechaninio įtempimo.
Nurodytas diapazonas nuo 2,5 mm² iki 70 mm² suteikia pirkėjams keletą variantų skirtingiems grandinės reikalavimams. Mažesnis laidininkas gali tikti santykinai mažos apkrovos grandinei, o didesnis laidininkas gali būti svarstomas didesnėms apkrovoms arba ilgesniems kabelių maršrutams. Galutinis pasirinkimas turi būti pagrįstas inžineriniais skaičiavimais ir galiojančiais reglamentais.
Įprasto dydžio parinktys gali supaprastinti specifikacijų palyginimą ir medžiagų planavimą. Projektams, kuriems reikalingas tam tikras ilgis, kiekis, pakavimas arba antipireninės medžiagos, pirkėjai turi patvirtinti prieinamumą ir techninius reikalavimus su „Qiancheng“ prieš gamindami ar siųsdami.
Šie pranašumai yra reikšmingiausi, kai kabelis yra suderintas su numatyta paskirtimi. Jokia laidininko medžiaga ar izoliacinė konstrukcija negali kompensuoti netinkamo dydžio, prastų sujungimų ar netinkamų montavimo sąlygų.
„Qiancheng“ BLVV kabelis skirtas tinkamiems fiksuotoms žemos įtampos laidams. Atsižvelgiant į taikomus reglamentus ir patvirtintas produkto specifikacijas, galimi naudojimo būdai:
Prieš nurodydami kabelį, skirtą montuoti lauke, patikrinkite, ar konkreti PVC sudėtis ir kabelio konstrukcija yra patvirtinti numatomam poveikiui. Tiesiogiai užkasant, didelio poveikio aplinkoje, pavojingose vietose arba programose, kurioms reikalinga tam tikra ugnies charakteristikos klasifikacija, gali prireikti specialiai suprojektuoto ir tinkamai sertifikuoto kabelio.
Norint pasirinkti tinkamą kabelį, reikia daugiau nei suderinti vardinį skerspjūvio plotą su numatoma srove. Patikimas atrankos procesas apima visą elektros grandinę ir jos įrengimo aplinką.
Patikrinkite, ar 300/500 V įtampa tinka grandinei ir taikomam elektros kodui. Nemanykite, kad kabelis yra tinkamas kitai įtampos klasei vien dėl to, kad jo fizinė konstrukcija atrodo panaši.
Nustatykite numatomą apkrovos srovę, grandinės ilgį, aplinkos temperatūrą, montavimo būdą, grupavimą su kitais kabeliais ir leistiną įtampos kritimą. Aliuminio elektrinė varža yra didesnė nei vario, todėl tiesioginis dydžio pakeitimas pagal dydį gali būti netinkamas.
Nustatykite galimą drėgmės, saulės spindulių, cheminių medžiagų, dilimo, smūgio ir karščio poveikį. Patvirtinkite, ar reikalingas papildomas vamzdis, kanalas, atrama ar mechaninė apsauga.
Aliuminio laidams reikalingi gnybtai ir jungtys, specialiai pritaikytos aliuminiui. Patvirtinkite leistiną laidininko dydį, gnybtų medžiagą, paruošimo būdą ir priveržimo momentą. Neteisingi sujungimai gali sukelti per didelį pasipriešinimą ir perkaisti.
Prieš patvirtindami užsakymą, paprašykite techninių duomenų lapo, taikomų gaminio standartų, bandymų dokumentų, pakuotės detalių ir pristatymo grafiko. Didesniuose projektuose patikrinkite, ar pateiktas kabelio žymėjimas ir partijos dokumentacija atitinka patvirtintas specifikacijas.
Tinkamas montavimas yra būtinas norint užtikrinti patikimą elektros veikimą. Netgi pagal tinkamas specifikacijas pagamintas kabelis gali tapti nesaugus, jei jis bus sumontuotas arba nutrauktas netinkamai.
Kai aliuminio laidininkai jungiami prie varinių laidų, naudokite patvirtintas jungtis, skirtas konkrečiam medžiagų deriniui. Prijungimo būdas turi atitikti suderinamumą, atsparumą kontaktams ir visus paruošimo reikalavimus, nurodytus jungties gamintojo.
Projektams, kuriems taikomi griežti priešgaisrinės saugos reikalavimai, patvirtinkite tikslią antipireno klasifikaciją ir patvirtinamuosius bandymų įrodymus. Vien PVC apvalkalas neįrodo, kad kabelis atitinka konkretų priešgaisrinės saugos standartą.
Paskelbtame gaminio aprašyme nurodyta 300/500V vardinė įtampa. Prieš montuodami visada patikrinkite, ar gaminio ženklinimas ir dokumentacija atitinka numatomos grandinės reikalavimus.
Aliuminis pasižymi mažesniu tankiu ir gali sumažinti laidininko svorį, o tai naudinga tvarkant ir transportuojant. Tačiau aliuminio varža yra didesnė nei vario. Todėl reikia atidžiai įvertinti laidininko dydį, gnybtų suderinamumą ir montavimo reikalavimus.
Qiancheng paskelbtoje BLVV specifikacijų lentelėje išvardyti vardiniai 2,5, 4, 6, 10, 16, 25, 35, 50 ir 70 mm² skerspjūviai. Patvirtinkite esamą prieinamumą ir bet kokius specialius dydžio ar ilgio reikalavimus tiesiogiai su tiekėju.
Jis gali būti tinkamas tam tikriems lauko stacionariems laidams, kai leidžia gaminio specifikacijos ir įrengimo sąlygos. Būtina įvertinti tiesioginius saulės spindulius, vandens poveikį, temperatūrą ir mechaninius pažeidimus. Nemanykite, kad visi kabeliai su PVC apvalkalu yra tinkami ilgalaikiam UV poveikiui arba tiesioginiam užkasimui.
Ne. Antipireno savybės priklauso nuo konkrečios medžiagos sudėties, kabelio konstrukcijos ir taikomo bandymo standarto. Jei reikalingas antipirenas, paprašykite pateiktos versijos ir ją patvirtinančių bandymų dokumentų patvirtinimo.
Renkantis reikia atsižvelgti į apkrovos srovę, kabelio ilgį, įtampos kritimą, aplinkos temperatūrą, montavimo būdą, kabelių grupavimą ir vietinius elektros reikalavimus. Kvalifikuotas elektros dizaineris turėtų patikrinti galutinį laidininko dydį, o ne pasikliauti vien vardiniu skerspjūviu.
Pateikite kabelio modelį, vardinę įtampą, laidininko skerspjūvį, reikalingą ilgį, bendrą kiekį, įrengimo aplinką, taikomą standartą, paskirties rinką, pakavimo reikalavimus ir visus specialius veikimo reikalavimus. Ši informacija padeda tiekėjui įvertinti specifikacijų suderinamumą ir parengti tikslesnę citatą.
Aliuminio PVC izoliuotas apvalus laidas yra praktiškas pasirinkimas tinkamiems stacionariems žemos įtampos įrenginiams, kuriems reikalingas lengvas laidininkas ir apsauginė PVC izoliacijos ir apvalkalo konstrukcija. Sėkminga specifikacija priklauso ne tik nuo kainos: vardinės įtampos, laidų dydžio, jungties suderinamumo, poveikio aplinkai ir atitikties dokumentacijos – visa tai turi įtakos ilgalaikiam veikimui.
„Qiancheng“ pateikia BLVV kabelio specifikacijas projekto vertinimui, kurių laidų dydžiai yra nuo 2,5 mm² iki 70 mm². Jei tiekiate kabelį pastato, gamyklos ar elektros paskirstymo projektui, prieš pasirinkdami galutinį modelį peržiūrėkite savo techninius reikalavimus. Apsilankykite aliuminio PVC izoliuotos apvalios vielos gaminio puslapyje ir peržiūrėkite turimą informacijąsusisiekite su mumissu reikiamu dydžiu, įtampa, kiekiu, montavimo sąlygomis ir pristatymo vieta. Qiancheng komanda gali padėti aptarti tinkamas specifikacijas ir išsamią citatos informaciją jūsų projektui.
