26/35kV XLPE izoliuotas maitinimo kabelis

Šį 26/35 kV XLPE izoliuotą maitinimo laidą gamina Qiancheng gamykla Kinijoje. Jį galima įsigyti pagal elektros tinklų ir naujos energijos projektus šalyje ir užsienyje. Užklausos laukiamos!

Siųsti užklausą

Prekės aprašymas

Qiancheng 26/35kV XLPE izoliuotas maitinimo kabelis yra tinkamiausias pasirinkimas atliekant inžinerinius pirkimus. Jis pasižymi stabilia kokybe, visišku atitikimu ir dideliu patikimumu. Jis plačiai taikomas naujos statybos 35 kV pagrindinių elektros tinklų statybai, taip pat esamų elektros tiekimo linijų renovacijai ir modernizavimui.

Gaminio specifikacijų ir techninių parametrų lentelė

Nominalus laidininko skerspjūvio plotas (mm²)	Izoliacijos storis (mm)	Apvalkalo storis (mm)	Apytikslis išorinis kabelio skersmuo (mm)	Cu laidininko nuolatinės srovės varža (Ω/km)	Al laidininko nuolatinės srovės varža (Ω/km)	Bandymo įtampa (kV/5 min.)	Cu talpa ore (A)	Al ore talpa (A)	Cu talpa tiesiogiai užkastame dirvožemyje (A)	Al tankumas tiesiogiai užkastame dirvožemyje (A)
1×50	10.5	2.2	39	≤0,3870	≤0,6411	91	220	170	215	165
1×70	10.5	2.4	41	≤0,2680	≤0,4431	91	270	210	265	200
1×95	10.5	2.4	43	≤0,1930	≤0,3201	91	330	255	315	240
1×120	10.5	2.4	44	≤0,1530	≤0,2530	91	375	290	360	270
1×150	10.5	2.5	46	≤0,1240	≤0,2060	91	425	330	400	305
1×185	10.5	2.5	48	≤0,0991	≤0,1640	91	485	380	455	345
1×240	10.5	2.6	50	≤0,0754	≤0,1250	91	560	435	525	400
1×300	10.5	2.7	53	≤0,0601	≤0,1000	91	650	510	595	455
1×400	10.5	2.8	56	≤0,0470	≤0,0778	91	760	595	680	525
1×500	10.5	2.9	59	≤0,0366	≤0,0605	91	875	690	775	600
1×630	10.5	3.0	63	≤0,0283	≤0,0469	91	1000	800	875	685
1×800	10.5	3.1	68	≤0,0221	≤0,0367	91	1130	920	970	770
1×1000	10.5	3.3	72	≤0,0176	≤0,0291	91	1250	1040	1060	860
1×1200	10.5	3.4	76	≤0,0151	≤0,0247	91	1350	1130	1120	920
3×50	10.5	3.4	81	≤0,3870	≤0,6410	91	185	145	200	170
3×70	10.5	3.5	84	≤0,2680	≤0,4430	91	230	190	250	190
3×95	10.5	3.6	88	≤0,1930	≤0,3200	91	280	215	300	230
3×120	10.5	3.8	93	≤0,1530	≤0,2530	91	310	245	330	255
3×150	10.5	3.9	96	≤0,124	≤0,2060	91	360	280	380	295
3×185	10.5	4.0	100	≤0,0991	≤0,1640	91	400	310	425	330
3×240	10.5	4.1	105	≤0,0754	≤0,1250	91	470	365	490	380
3×300	10.5	4.4	108	≤0,0601	≤0,1000	91	540	430	555	435
3×400	10.5	4.5	116	≤0,0470	≤0,0778	91	610	485	625	500

Techninis veikimas

Lenkimo spindulys

Viengyslio kabelio leistinas lenkimo spindulys: 20 (d+D) ±5 %

Leidžiamas kelių gyslų kabelio lenkimo spindulys: 15 (d+D) ±5 %

D = tikrasis išorinis kabelio skersmuo (mm)

d = tikrasis laidininko skersmuo (mm)

Klojimo temperatūra

Išankstinis pašildymas yra privalomas, jei klojama žemesnėje nei 0 ℃ temperatūroje.

Klojimo aukščio skirtumas

Neribojamas vertikalių aukščių skirtumas tiesiant kabelius.

Saugumo našumas

Elektros eksploatavimo sauga

Visi Qiancheng 26/35kV XLPE izoliuoti maitinimo kabeliai prieš pristatymą atlieka pilno komplekto bandymus. Visi laboratorinių tyrimų rezultatai atitinka stabilius standartus, pašalina paslėptą izoliacijos gedimo ir trumpojo jungimo gaisro riziką ilgalaikio naudojimo metu.

Priešgaisrinė sauga

Ugniai atsparios versijos efektyviai sulaiko išilginį liepsnos plitimą. Halogenų neturinčių mažai dūmų tipų šviesos pralaidumas degimo metu viršija 75%, nesant toksiškų ir ėsdinančių halogenidų garų. Keli miesto požeminių komunalinių tunelių projektai vienu kartu buvo patvirtinti priešgaisrinės priežiūros požiūriu.

Mechaninės apsaugos sauga

Šarvuota konstrukcija atspari gniuždymui ir įbrėžimams nuo išorinės kasimo jėgos. Išorinis apvalkalas pagamintas iš oro sąlygų atsparios PVC / PE medžiagos. Įrengiant lauke ir tiesiai įkasant, jis užtikrina atsparumą UV spinduliuotei ir rūgščių-šarmų dirvožemio korozijai, sumažindamas patikrinimų ir priežiūros vietoje dažnumą.

26/35kV XLPE Insulated Power Cable

Taikymo scenarijai

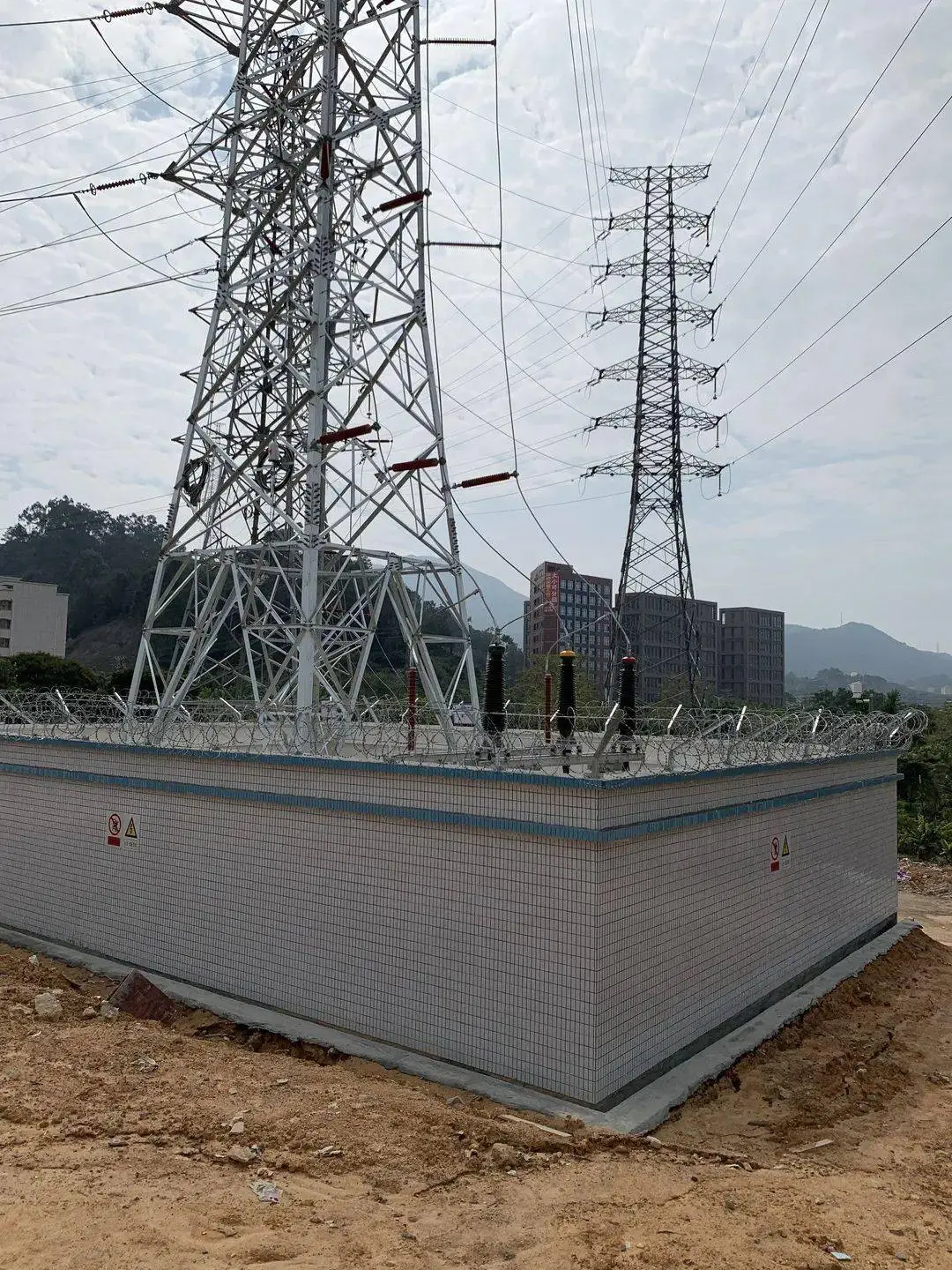

Naujos energijos sektorius: pagrindiniai perdavimo kabeliai 35 kV paaukštintose pastotėse vėjo energijos ir fotovoltinės energijos projektams.

Savivaldybės elektros tinklas: miesto 35 kV pastočių tinklų sujungimas ir senų aukštos įtampos linijų atnaujinimas.

Pramonės įmonės: aukštos įtampos elektros tiekimo linijos, skirtos didelio masto metalurgijos, chemijos ir kasyklų bazėms.

Savivaldybės infrastruktūra: Energijos paskirstymas uždaroms erdvėms, pvz., požeminiams kompleksiniams komunalinių paslaugų tuneliams, geležinkelio tranzitui ir didelio masto pramonės parkams.

26/35kV XLPE Insulated Power Cable

DUK

1 klausimas: Ar 26/35 kV XLPE izoliuoto maitinimo kabelio tiesimą riboja vertikalus aukščio skirtumas?

A: Šiam kabeliui nėra jokių specialių apribojimų vertikaliam tiesimo aukščio skirtumui. Jis gali būti svarstomas įrenginiams su dideliais aukščio pokyčiais, įskaitant šachtas, šlaitus ir kalnuotas vietas, jei pasirinkta konstrukcija atitinka projekto reikalavimus.

2 klausimas: kuo skiriasi liepsną slopinančios ir be halogenų turinčios mažai dūmų versijos?

A: Mažai dūmų neturinti versija degimo metu išskiria mažiau dūmų ir neišskiria korozinių halogenų turinčių dūmų. Jo optinis matomumas ir mažos dūmų savybės gali būti naudingos uždarose patalpose, pavyzdžiui, požeminiuose komunalinių paslaugų tuneliuose, kur ugnies ir dūmų reikalavimai yra griežtesni.

3 klausimas: kokią apsaugą užtikrina šarvuotos konstrukcijos, skirtos naudoti lauke ir tiesiogiai užkasti?

A: Šarvuota konstrukcija suteikia papildomą mechaninę apsaugą nuo suspaudimo, smūgio ir pažeidimų kasimo metu. Priklausomai nuo pasirinktos apvalkalo medžiagos, kabelis taip pat gali būti atsparus UV spindulių poveikiui ir rūgščių-šarmų sąlygoms dirvožemyje, todėl jis tinkamas naudoti lauke ir tiesiogiai palaidotuose įrenginiuose, kur tokios sąlygos yra.

4 klausimas: kokie elektros bandymai atliekami prieš pristatymą?

A: Gataviems kabeliams atliekami atitinkami elektriniai bandymai, nurodyti gaminio ir projekto reikalavimams. Bandomieji elementai gali apimti izoliaciją ir atsparumą įtampai, o tai padeda patikrinti kabelio elektros būklę prieš išsiunčiant ir montuojant.

5 klausimas. Kurios naujos energijos projektų programos gali naudoti šį kabelį?

A: Tipiškos programos apima pagrindines energijos perdavimo grandines 35 kV paaukštintose pastotėse vėjo ir fotovoltinės energijos projektams. Kabelis taip pat gali būti naudojamas miesto pastočių tinklams, aukštos įtampos linijų renovacijai ir specialioms kasybos ir chemijos įrenginių maitinimo grandinėms.

6 klausimas: į ką reikia atsižvelgti montuojant kabelį žemoje temperatūroje?

A: Tiesioginis klojimas nerekomenduojamas, kai aplinkos temperatūra yra žemesnė nei 0 ℃. Kai neišvengiama montavimo žemoje temperatūroje, kabelis turi būti iš anksto pašildytas pagal galiojančius montavimo reikalavimus, kad būtų sumažinta izoliacijos ir apvalkalo įtrūkimų arba mechaninių pažeidimų rizika.

7 klausimas: kokios galimos energijos paskirstymo uždaroje erdvėje programos?

A: Kabelis gali būti naudojamas elektros paskirstymui uždarose inžinerinėse aplinkose, tokiose kaip požeminiai komunalinių paslaugų tuneliai, geležinkelio tranzito įrenginiai ir dideli pramoniniai parkai. Tinkama kabelio konstrukcija turi būti parinkta atsižvelgiant į projekto gaisringumo, montavimo ir aplinkosaugos reikalavimus.
