18/30kV XLPE izoliuotas maitinimo kabelis

Aukštos įtampos elektros paskirstymo inžinerijos projektams tinkamiausias pasirinkimas yra Qiancheng 18/30 kV XLPE izoliuotas maitinimo kabelis. Jis atitinka 30 kV klasės elektros perdavimo ir skirstymo projektų statybos reikalavimus.

Gaminio specifikacijų ir techninių parametrų lentelė

Privalumai, palyginti su panašiais produktais

Pirmaujanti izoliacijos technologija

Priimama aukštos kokybės XLPE kryžminio polietileno izoliacija, turinti trigubo koekstruzijos gamybos liniją ir internetinį lazerio storio matavimą, kad būtų užtikrintas vienodas izoliacijos storis ir užkirstas kelias vandens medžių susidarymui. Palyginti su įprastais kabeliais, jis užtikrina mažesnius dielektrinius nuostolius, o suprojektuotas tarnavimo laikas lauke yra iki 40 metų.

Optimizuota dvigubo sluoksnio skydo struktūra

Dvigubas vario juostos skydas, kurio apvyniojimo greitis ≥25%. Jis praėjo griežtus atsparumo įtampai ir dalinio iškrovimo testus, gali susidoroti su didelio masto elektros tinklo apkrovos svyravimais ir sumažinti netikėto gedimo bei elektros energijos tiekimo nutraukimo riziką.

Lankstus medžiagų pasirinkimas

Varinės šerdies versijos pasižymi mažu linijos nuostoliu, tinka trumpo nuotolio didelės apkrovos pastotėms. Aliuminio šerdies YJLV sumažina savo svorį 30%, efektyviai sumažina visas transportavimo ir klojimo išlaidas tolimiems energijos perdavimo projektams.

Pilna kokybės atsekamumo sistema

Kiekviena Qiancheng 18/30 kV XLPE izoliuoto maitinimo kabelio partija atliekama nepriklausomo bandymo metu, suarchyvuojant bandomuosius vaizdo įrašus. Pateikiami atsekami QR kodai. Palaikomas klientų atsitiktinis patikrinimas vietoje, kad būtų išvengta kokybės neatitikimų tarp pavyzdinių ir masinės gamybos prekių.

Pasirenkama LSZH behalogeninė mažai dūmų versija

Behalogeninis mažai dūmų variantas degimo metu išskiria mažai netoksiškų dūmų. Galimi visi IEC bandymo sertifikatų rinkiniai tiek kinų, tiek anglų kalbomis, kad būtų galima lengvai gauti viešosios infrastruktūros projektų gaisrinės saugos patvirtinimą.

Saugumo našumas

Elektros sauga

Prieš pristatymą atliekami griežti aukštos įtampos atsparumo ir dalinio iškrovimo bandymai. Jis stabiliai veikia drėgnose kasyklose ir chemijos gamyklose, sumažindamas trumpojo jungimo ir izoliacijos gedimo riziką.

Priešgaisrinės saugos efektyvumas

Individualizuota versija be halogenų, mažai dūmų, savaime užgesina gaisrą ir neišskiria korozinių toksiškų dūmų, užtikrina darbuotojų evakuaciją gaisro atveju ir tinka intensyviai apgyvendintiems inžineriniams projektams.

Ilgalaikė eksploatavimo sauga

Atsparus senėjimui ir UV spinduliams. Jis atsparus pažeidimams ir senėjimui, kai ilgą laiką klojamas tiesiai įkasant arba klojant lauke, todėl labai sumažėja periodinės patikros ir kabelio keitimo išlaidos.

Taikymo scenarijai

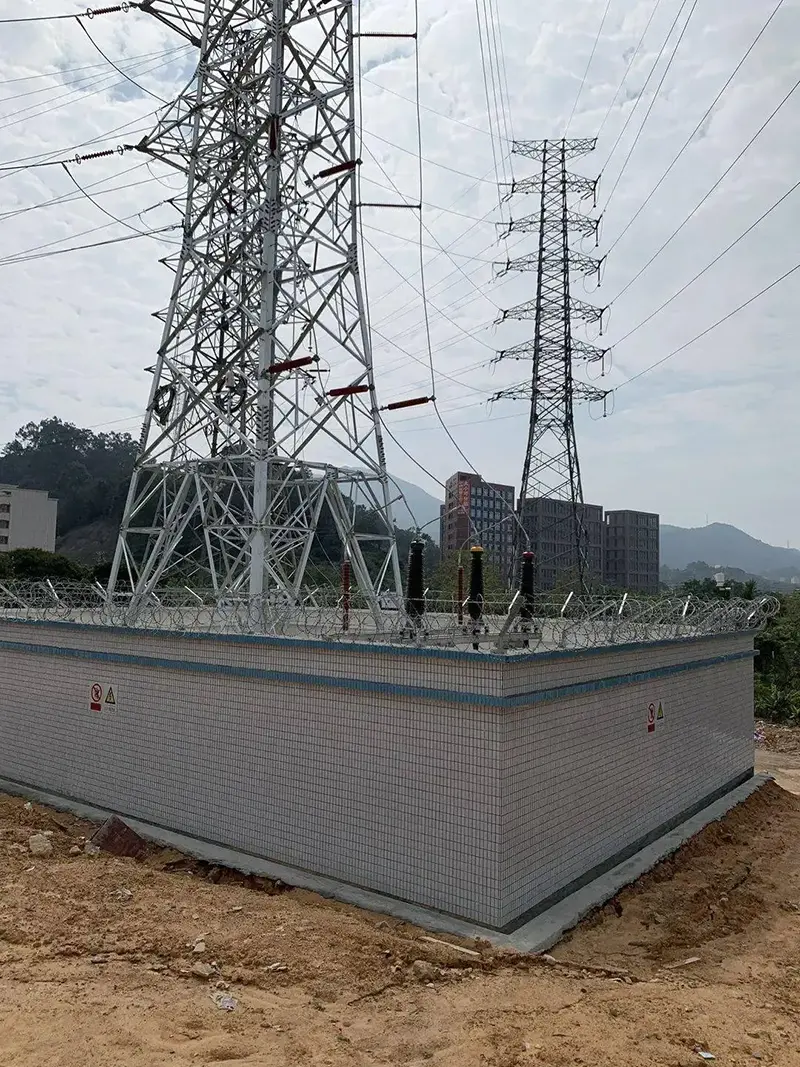

Miesto pastotės, didelio masto pramonės parkai, kasyklų ir chemijos bazės, geležinkelio tranzitas, požeminiai kompleksiniai komunalinių paslaugų tuneliai ir pagalbinės elektros perdavimo linijos naujos energijos elektrinėms.

Montavimo ir klojimo reikalavimai

1. Aplinkos temperatūra klojimo metu neturi būti žemesnė nei 0 ℃. Prieš statant kabelius rekomenduojama iš anksto pašildyti žemoje temperatūroje, kad izoliacija nepažeistų trapių įtrūkimų.

2. Griežtai laikykitės minimalaus lenkimo spindulio specifikacijų. Laidą laikykite toliau nuo aštrių kraštų ir kampų, kad išvengtumėte apvalkalo įbrėžimų ir vandens patekimo, nes tai gali sukelti izoliacijos senėjimą.

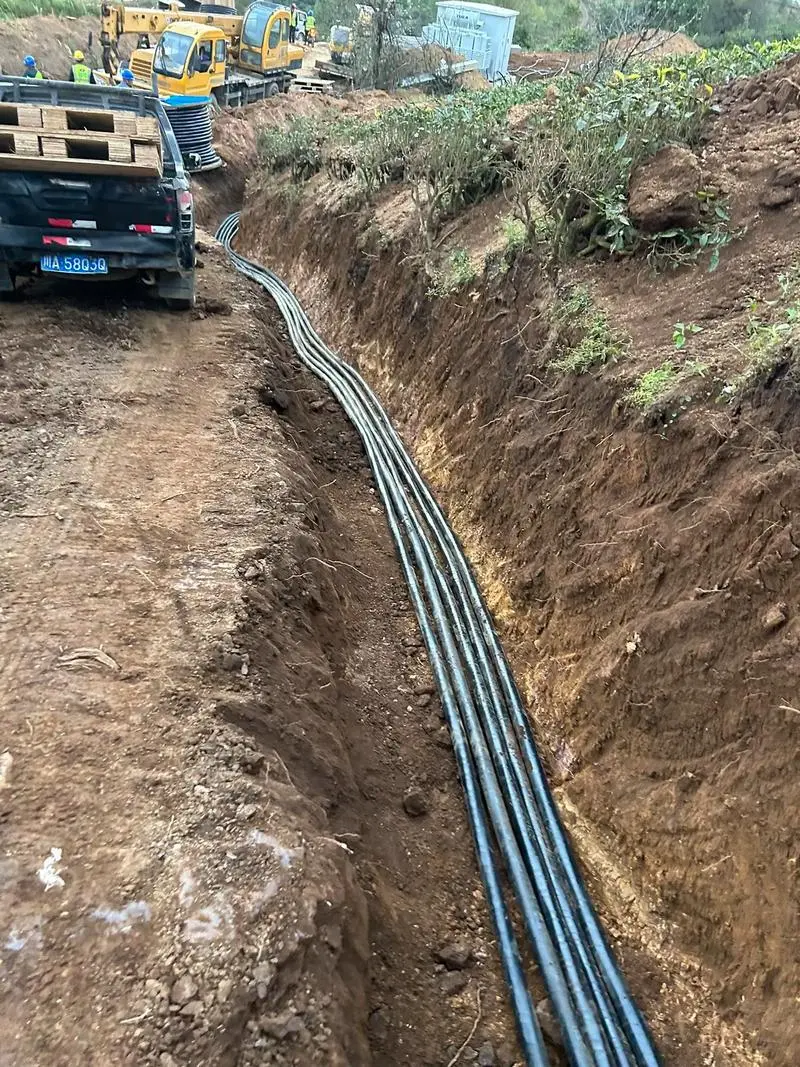

3. Priimtini klojimo būdai yra kabelių lovelių klojimas patalpose, kabelių tuneliai, kabelių tranšėjos, vamzdžių įrengimas ir tiesioginis užkasimas puriame dirvožemyje. Šarvuoti kabeliai gali atlaikyti nedideles mechanines išorines jėgas.

4. Viengysliai kintamosios srovės kabeliai neturi būti tiesiami vien tik plieniniuose vamzdžiuose, kad būtų išvengta sūkurinių srovių šildymo, kuris pagreitina kabelio senėjimą.

DUK

1 klausimas: 18/30 kV XLPE izoliuoto maitinimo kabelio izoliacijos storis yra gana storas. Kaip gamybos metu išlaikomas vienodas storis?

A: Trigubo koekstruzijos gamybos linija su internetiniu lazeriniu storio matavimu naudojama izoliacijos matmenims stebėti gamybos metu. Tai padeda išlaikyti pastovų XLPE izoliacijos storį ir palaiko stabilų dielektrinį veikimą. Nurodytas projektinis eksploatavimo laikas lauke gali siekti 40 metų esant nurodytoms eksploatavimo sąlygoms.

2 klausimas: kokią apsauginę funkciją atlieka dvigubos varinės juostos skydas, kai elektros tinklo apkrova svyruoja?

A: Vario juostos skydas turi nurodytą slenksčio dažnį ≥25%. Ekranavimo sistema kartu su atsparumo įtampai ir dalinio iškrovimo bandymais padeda valdyti elektrinį lauką ir palaiko izoliacijos našumą, kai keičiasi elektros energijos sistemos veikimo apkrova.

3 klausimas: kaip tolimojo atstumo pastočių projektams pasirinkti vario ir aliuminio šerdies versijas?

A: Vario šerdies konstrukcija dažniausiai svarstoma ten, kur reikalingas didesnis laidumas ir didelės apkrovos perdavimas trumpesniais atstumais. Aliuminio šerdies YJLV konstrukcija gali būti svarstoma ilgesniems perdavimo maršrutams, kur mažesnis kabelio svoris yra svarbus veiksnys. Galutinis pasirinkimas taip pat turėtų atsižvelgti į srovės stiprumą, įtampos kritimą, montavimo sąlygas ir bendrą kabelio ilgį.

4 klausimas: kaip kabelis veikia drėgnoje aukštos įtampos aplinkoje, pavyzdžiui, kasyklose ir chemijos gamyklose?

A: Atitinkami aukštos įtampos atsparumo ir dalinio iškrovimo bandymai atliekami pagal taikomus reikalavimus. XLPE izoliacija užtikrina elektros izoliacijos sistemą, o kabelio konstrukcija turi būti parinkta pagal drėgmės poveikį, temperatūrą, cheminį kontaktą ir kitas aikštelės sąlygas kasyklose ar chemijos objektuose.

5 klausimas: į ką reikėtų atsižvelgti montuojant ilgalaikį tiesioginį įkasimą ir įrengiant lauke?

A: Kabelio konstrukcija užtikrina atsparumą senėjimui ir UV poveikiui, o šarvuotos versijos siūlo papildomą mechaninę apsaugą montavimo sąlygomis, kai kabelis gali būti veikiamas išorinių jėgų. Naudojant tiesiogiai užkasant arba lauke, prieš montuojant reikia peržiūrėti apvalkalo tipą, dirvožemio sąlygas, saulės spindulių poveikį ir mechaninę apsaugą.

6 klausimas: į ką reikia atsižvelgti lenkiant laidą montavimo metu?

A: Montuojant reikia laikytis nurodyto minimalaus lenkimo spindulio. Reikėtų vengti aštrių kraštų, pernelyg lenkimo ir priverstinio traukimo, kad nepažeistumėte apvalkalo. Tinkamas naudojimas yra ypač svarbus aukštos įtampos kabelių sistemoms, nes mechaniniai pažeidimai gali turėti įtakos izoliacijos sistemai ir jos ilgalaikiam veikimui.

7 klausimas: kada pirmenybė teikiama behalogeninei mažai dūmų versijai, o ne įprastiniam apvalkalo tipui?

A: Mažai dūmų neturinti versija skirta apriboti dūmų ir ėsdinančių halogenų emisiją degimo metu. Tai gali būti naudojama tankiai apgyvendintai arba uždarai infrastruktūrai, įskaitant geležinkelio tranzito įrenginius ir požeminius komunalinių paslaugų tunelius, kur griežtesni dūmų ir gaisro reikalavimai.

8 klausimas: kokių atsargumo priemonių reikia montuojant kabelį žemoje temperatūroje?

A: Rekomenduojama klojimo aplinkos temperatūra neturi būti žemesnė nei 0 ℃, nebent taikomoje montavimo procedūroje nurodyta kitaip. Jei reikia montuoti žemoje temperatūroje, reikia imtis atitinkamų išankstinio pašildymo priemonių, kad būtų sumažinta trapios izoliacijos pažeidimo rizika. Viengyslių kintamosios srovės kabelių montavimas plieniniuose vamzdžiuose taip pat turi atitikti taikomus reikalavimus, kad būtų išvengta per didelio sūkurinių srovių šildymo.
