21/35kV XLPE izoliuotas maitinimo kabelis

21/35 kV XLPE izoliuotas maitinimo kabelis iš Qiancheng atitinka aukštos įtampos pagrindinių perdavimo linijų įrengimo reikalavimus, pvz., miesto elektros tinklo renovaciją ir elektros energijos perdavimą pramoninėms kasybos pastotėms.

Produkto apibrėžimas ir įvadas

Visas produkto pavadinimas

Qiancheng 21/35 kV XLPE izoliuotas maitinimo kabelis. Jis atitinka dvigubus GB/T 12706 ir IEC 60840 standartus. 21/35 kV vardinė įtampa tarnauja kaip pagrindinis vidutinės ir aukštos įtampos elektros perdavimo kabelis.

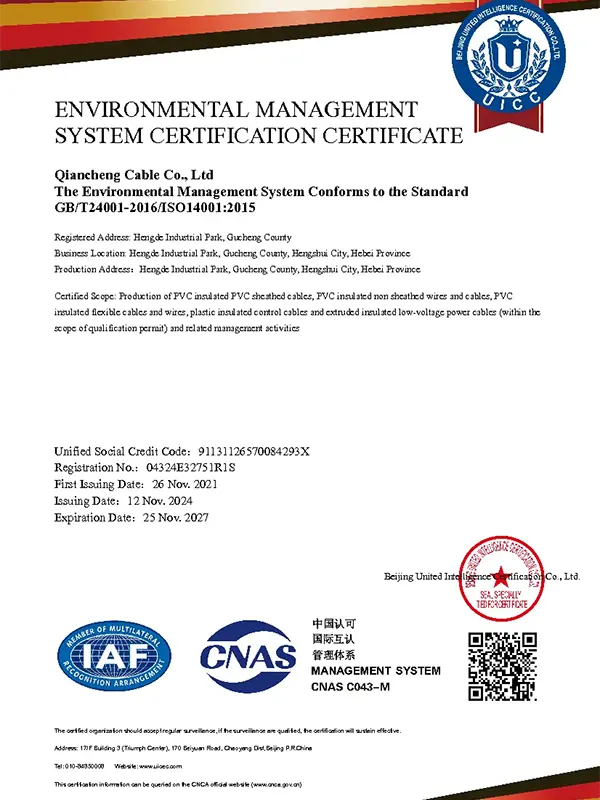

Įmonės kvalifikacijos palaikymas

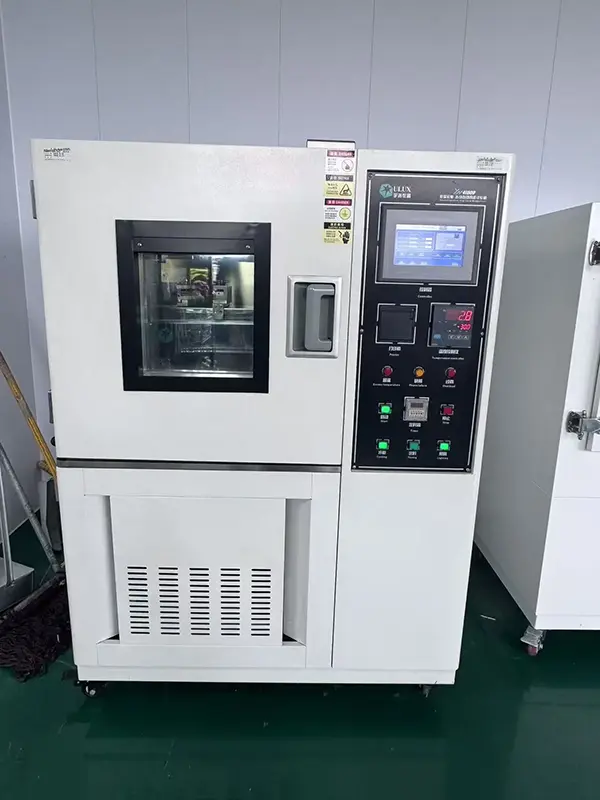

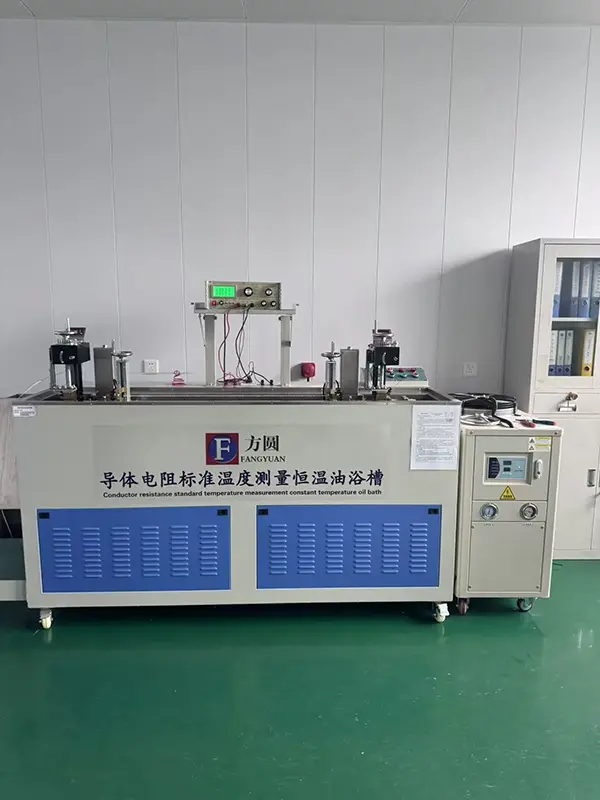

Mūsų gamykla turi 20 metų patirtį kabelių gamyboje. Jame įrengta CNAS akredituota bandymų laboratorija. Visą kvalifikaciją galima patikrinti oficialioje svetainėje. Kiekviena laidų partija yra su kokybės tikrinimo ataskaitomis ir gamyklos sertifikatais, o visi kvalifikacijos dokumentai yra atsekami patikrinti.

Patvirtinti praktinių projektų atvejai

Daugiau nei 800 000 metrų Qiancheng 21/35kV XLPE izoliuoto maitinimo kabelio buvo pristatyta pastotės plėtrai, aukštos įtampos maitinimo šaltinio atnaujinimui kasybos rajonuose ir bendriems Šandongo regiono pramonės parkų energijos paskirstymo projektams. Eksploatacijos lauko bandymai įrodo, kad po 3 metų nepertraukiamo veikimo pilnos apkrovos izoliacija sensta ar nesugenda.

Gaminio specifikacijų ir techninių parametrų lentelė

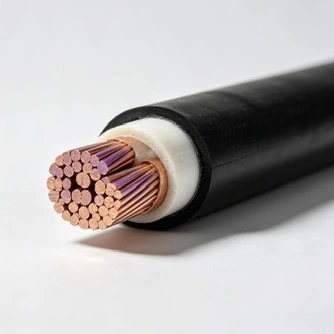

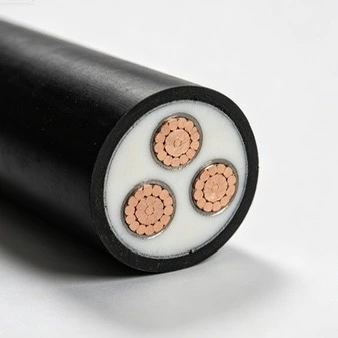

Vidaus kabelio konstrukcija

Dirigentas

Didelio grynumo be deguonies sutankintas sruoginis varinis laidininkas. Išmatuota nuolatinės srovės laidininko varža griežtai neviršija nacionalinių standartų ribų, pasižyminti mažu laidumo nuostoliu. Išmatuotas temperatūros kilimas esant stiprios srovės apkrovai ≤65K.

Trigubas koekstruzinis XLPE izoliacijos sluoksnis

Pagaminta integruoto trigubo koekstruzijos būdu. Izoliacijos storis vienodas be oro tarpų. Jis gali stabiliai atlaikyti 42 kV galios ir dažnio įtampos bandymą 1 valandą be gedimo. Jis naudojamas kaip Qiancheng 21/35 kV XLPE izoliuoto maitinimo kabelio pagrindinė slėgį laikanti konstrukcija.

Ekrano sluoksnis

Kombinuota vidinio pusiau laidžio ir išorinio pusiau laidžio ekrano struktūra, kuri išlygina elektrinio lauko pasiskirstymą ir apsaugo nuo izoliacijos pažeidimo dėl vietinės elektrinio lauko koncentracijos.

Šarvai ir išorinis apvalkalas

Plieninės juostos šarvuotis atsparus gniuždymo jėgai ir požeminių iškasų pažeidimams. HDPE išorinis apvalkalas užtikrina atsparumą rūgščių ir šarmų korozijai ir atsparumą UV senėjimui, tinka daugeliui klojimo scenarijų: tiesioginis užkasimas, vamzdžių montavimas ir kabelių dėklų išdėstymas.

Pagrindiniai produkto pranašumai

Puikus izoliacijos stabilumas

XLPE skersinio ryšio medžiaga turi 90 ℃ atsparumo temperatūrai klasę. Jis gali atlaikyti trumpalaikę perkrovą 250 ℃ temperatūroje 5 sekundes, neištirpdamas. Izoliacija beveik nepablogėja, kai perduodama ilgą laiką didelės apkrovos, todėl sumažėja linijos gedimo priežiūros dažnis.

Visiškai atsekama kokybės kontrolė

Bandymo procedūros nuo vario medžiagos įvežimo patikrinimo iki gatavo kabelio pristatymo. Sistemoje registruojami pagrindiniai bandymų duomenys, įskaitant atsparumą įtampai, dalinį iškrovimą ir terminį senėjimą. Pirkėjai gali pasiekti visus pradinius bandymo duomenis naudodami partijos numerius.

Mažesni nuostoliai ir didesnis energijos taupymas

Veikimas Kompaktiškai suformuoto laidininko užpildymo koeficientas viršija 92%. Palyginti su įprastais laisvai sruoguotais kabeliais, realiai matuojant linijos įtampos kritimas sumažėja maždaug 7 %, o tai leidžia sutaupyti energijos suvartojimo nuostolius ilgai veikiant elektros tinklui.

Stiprus pritaikymo suderinamumas

Pritaikomos Qiancheng 21/35kV XLPE izoliuoto maitinimo kabelio parinktys: LSZH behalogeninis mažai dūmų apvalkalas, A klasės antipireno tipas ir ugniai atsparus tipas, pritaikytas prie specialių priešgaisrinės apsaugos darbo sąlygų, tokių kaip tuneliai ir uždaros energijos paskirstymo patalpos.

Standartinės montavimo ir klojimo gairės

Tiesiogiai palaidotas klojimas

Prieš klojant ant tranšėjos dugno padėkite smulkaus smėlio pagalvėlę. Šarvuotų trosų įkasimo gylis ≥0,8m. Venkite vietų, kuriose rieda sunkiosios transporto priemonės. Užbaigti trasos ženklinimą po statybos, kad vėliau kasant nenutrūktų kabelis.

Kabelių padėklas / Tunelio klojimas

Vieno Qiancheng 21/35 kV XLPE izoliuoto maitinimo kabelio klojimo lenkimo spindulys turi būti ne mažesnis kaip 15 kartų didesnis už išorinį kabelio skersmenį. Išsaugokite šilumos išsklaidymo tarpus kelių kabelių išdėstymui, kad išvengtumėte perkaitimo dėl tankaus krovimo.

Aplinkos apribojimų nustatymas

Venkite ilgalaikio panardinimo į stipriai koroziją sukeliančias nuotekas ir neapsaugoto lauko poveikio intensyviai saulės šviesai. Prieš tiesdami kabelius pašildykite žemesnėje nei 0 ℃ temperatūroje, kad išvengtumėte trapių išorinio apvalkalo įtrūkimų.

Priėmimas užbaigimui

Pakartotinis galios dažnio atsparumo įtampai bandymas turi būti atliktas užbaigus klojimą. Maitinimo įjungimas leidžiamas tik išlaikius testus. Mūsų profesionalūs technikai gali būti išsiųsti, kad pateiktų priėmimo vietoje nurodymus.

DUK

1 klausimas: kokią praktinę naudą gali duoti 21/35 kV XLPE izoliuoto maitinimo kabelio sutankinto gijų laidininko procesas?

A: Palyginti su įprastu laisvai suvyniotu laidininku, sutankinta konstrukcija gali sumažinti laidų tarpus ir palaikyti mažesnę elektros varžą. Tai taip pat padeda valdyti temperatūros kilimą esant didelės srovės apkrovai, o tai naudinga ilgalaikiams energijos perdavimo darbams.

2 klausimas: kokią trumpalaikę perkrovos temperatūrą gali atlaikyti XLPE izoliacija?

A: Ilgalaikė XLPE izoliacijos veikimo temperatūra yra 90 ℃. Esant trumpojo jungimo arba trumpalaikės perkrovos sąlygoms, izoliacija gali atlaikyti iki 250 ℃ temperatūrą tam tikrą trumpą laiką. Faktinės veikimo ribos turi atitikti taikomą kabelių standartą ir įrengimo sąlygas.

3 klausimas: kokias funkcijas atlieka vidinis ir išorinis pusiau laidūs ekranai?

A: Vidinis ir išorinis pusiau laidūs sluoksniai padeda kontroliuoti elektros lauko pasiskirstymą aplink izoliaciją. Sumažindama lokalizuotą elektrinio lauko koncentraciją laidininko ir izoliacijos sąsajose, ekranavimo sistema palaiko stabilų izoliacijos veikimą veikiant aukštai įtampai.

4 klausimas: kokie yra pagrindiniai statybos taškai, kai montuojama tiesiogiai?

A: Paprastai pirmenybė teikiama šarvuotai konstrukcijai, kai tiesioginiam laidojimui reikalinga papildoma mechaninė apsauga. Tranšėjos apačioje gali būti įrengta tinkama smėlio pagalvė, o užkasimo gylis turi atitikti taikomą projekto specifikaciją. Po įrengimo kabelių trasos taip pat turi būti aiškiai pažymėtos, ypač tose vietose, kur vėliau gali atsirasti kasinėjimų arba transporto priemonių eismas.

5 klausimas: kokie yra kabelių lovelių arba tunelio įrengimo lenkimo ir išdėstymo reikalavimai?

A: Mažiausias vieno kabelio lenkimo spindulys turi būti ne mažesnis kaip 15 kartų didesnis už jo išorinį skersmenį, nebent taikomose specifikacijose nurodyta kitaip. Kai lygiagrečiai įrengiami keli kabeliai, reikia išlaikyti pakankamą atstumą šilumai išsklaidyti. Siekiant išvengti nereikalingo temperatūros kilimo, reikia vengti per daug krauti.

6 klausimas: kokia aplinka netinkama tiesioginiam klojimui?

A: Reikėtų vengti ilgalaikio stipriai korozinių nuotekų poveikio ir neapsaugotų lauko sąlygų su intensyvia saulės šviesa, nebent pasirinkta kabelio konstrukcija būtų patikrinta tokioms aplinkoms. Montuojant žemesnėje nei 0 ℃ aplinkos temperatūroje, reikia imtis atitinkamų išankstinio pašildymo priemonių, kad būtų sumažinta trapios apvalkalo pažeidimo rizika.

7 klausimas: kokius bandymus reikia atlikti prieš įjungiant sumontuotą laidą?

A: Po įdiegimo reikia atlikti reikiamą elektros patikrinimą ir galios dažnio įtampos atsparumo bandymą pagal taikomus standartus ir projekto reikalavimus. Grandinė turi būti įjungta tik atlikus reikiamus bandymus ir patvirtinus montavimą. Techninė pagalba gali būti teikiama dėl konkretaus projekto priėmimo reikalavimų.
