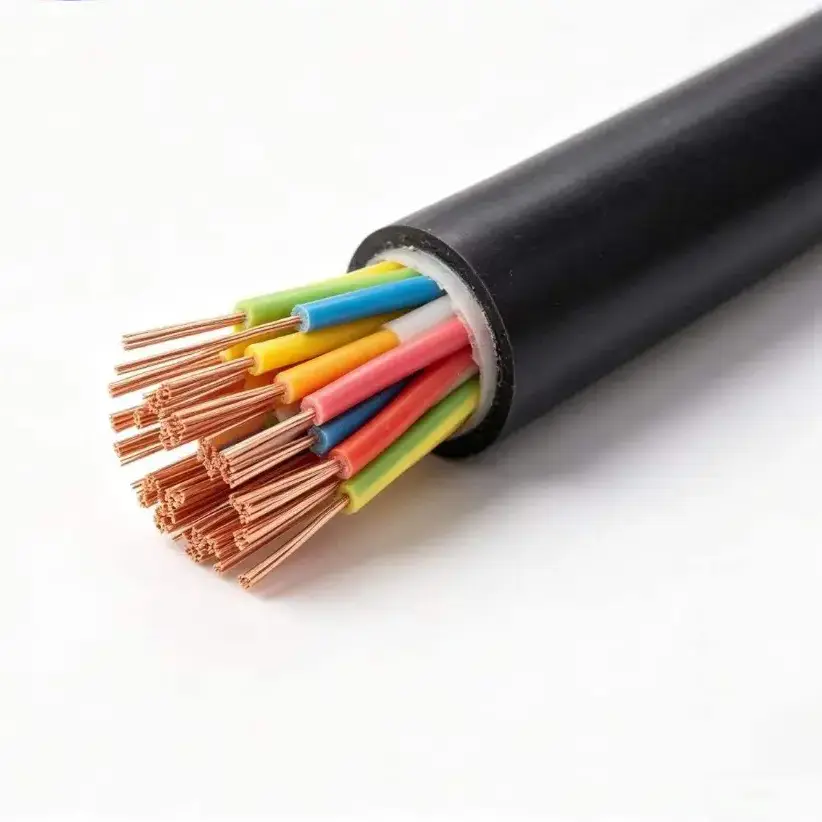

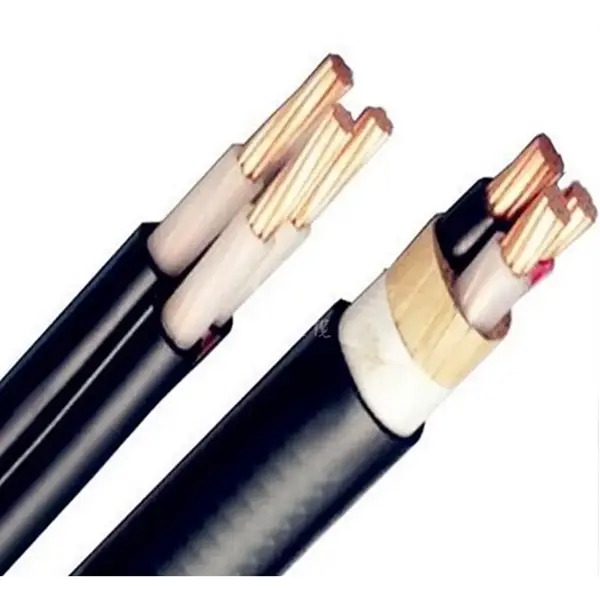

XLPE varinis valdymo kabelis

Produktų modeliai: KYJV, KYJVP, KYJV22, KYJY ir kt.

XLPE varinis valdymo kabelis naudojamas žemos įtampos valdymui, prietaisams ir signalų grandinėms, kur izoliacijos sistema turi prisitaikyti prie aukštesnės darbinės temperatūros. Standartinėje konstrukcijoje sujungti didelio grynumo variniai laidai be deguonies su XLPE izoliacija ir PVC išoriniu apvalkalu, nešarvuotomis, ekranuotomis ir plieninės juostos šarvuotomis konfigūracijomis, skirtomis skirtingoms montavimo sąlygoms.

Pateikti techniniai duomenys nurodo 450/750 V vardinę įtampą, maksimalią ilgalaikę darbo temperatūrą 90 °C ir standartinius laidų skerspjūvius nuo 0,75 iki 6 mm². Priklausomai nuo grandinės ir klojimo būdo, kabelis gali būti tiekiamas su vientisais arba lanksčiais laidininkais, kelių gyslų konfigūracija, ekranavimu, šarvais arba WDZ mažai dūmų neturinčia halogenine konstrukcija.

Gaminio specifikacijos, matmenys ir techninių parametrų lentelė

Konstrukcija ir elektrinės charakteristikos

1. XLPE izoliacija

Kryžminis polietilenas sudaro pirminį izoliacijos sluoksnį. Pateiktoje specifikacijoje nurodyta maksimali ilgalaikė 90 °C darbo temperatūra ir 130 °C trumpalaikės perkrovos tolerancija. Šis temperatūros diapazonas yra viena iš pagrindinių priežasčių, kodėl verta rinktis XLPE izoliaciją, kai valdymo įrenginys gali veikti aukščiau įprastų bendrosios paskirties PVC izoliuotų laidų sąlygų.

2. Vario laidininko parinktys

Laidininkas nurodytas kaip 99,99% didelio grynumo varis be deguonies. KYJV naudoja 1 klasės kietąjį laidininką, o KYJVR yra įtrauktas į 5 klasės lankstų laidininką. Todėl laidininko konstrukciją galima pritaikyti prie stacionarių laidų arba įrenginių, kur reikia papildomo lankstumo.

3. PVC apvalkalas ir funkciniai variantai

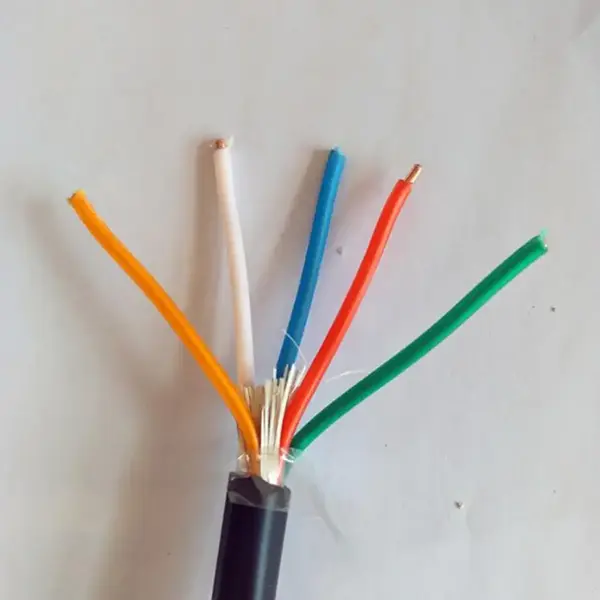

Standartinis išorinis apvalkalas yra PVC, o WDZ mažai dūmų ir nulinio halogeno versija yra patobulinta. Ekranuotas KYJVP prideda vario pintą ekranavimą, o KYJV22 naudoja plieninės juostos šarvus toms programoms, kurioms reikalinga papildoma mechaninė apsauga. Šie variantai leidžia pritaikyti kabelio konstrukciją prie aplinkinių įrenginių, o ne naudoti vieną konfigūraciją kiekvienam projektui.

Tinkamos konfigūracijos pasirinkimas

Šerdies kiekis turi atitikti valdymo, prietaisų ar apsaugos grandinių, kurias aptarnauja kabelis, skaičių. Standartinis diapazonas apima 2–61 gyslą, o laidininkų skerspjūviai svyruoja nuo 0,75 iki 6 mm². Reikalingas laidininko dydis turėtų būti nustatomas pagal grandinės apkrovą, leistiną įtampos kritimą ir montavimo sąlygas, o ne pasirenkamas tik pagal gyslų skaičių.

Montavimo sąlygos lemia, ar reikia papildomos apsaugos. Nešarvuotas KYJV arba KYJVR skirtas kabelių loveliams, vidaus kanalams ir stacionariai kabelių tranšėjos laidams. KYJVP gali būti svarstomas ten, kur kelia susirūpinimą dėl elektromagnetinių trukdžių, o KYJV22 skirtas tam tikriems įrenginiams, kuriems reikia plieninės juostos šarvų ir mechaninės apsaugos. Maršrutizuojant taip pat reikia atsižvelgti į pateiktas minimalias lenkimo spindulio vertes.

Tipinės programos

1. Energija ir elektros įranga

Kabelis gali būti naudojamas žemos įtampos valdymui ir signalų laidams, susijusiems su PV įranga, energijos kaupimo sistemomis, inverteriais, elektros spintomis ir susijusia įranga. XLPE izoliacija suteikia nurodytą 90 °C ilgalaikės eksploatacinės temperatūros diapazoną įrenginiams, kuriuose aplinkos ar įrangos temperatūra reikalauja tokio izoliacijos lygio.

2. Pramoninė automatika

Staklių, siurblių, ventiliatorių, PLC sistemų ir proceso įrangos valdymo spintelėms gali prireikti kelių gyslų valdymo laidų su skirtingomis laidų ir montavimo konfigūracijomis. Lanksčių laidų versijos gali supaprastinti maršruto parinkimą aplink įrangos gnybtus ir spintas, o yra ekranuotų versijų grandinėms, kuriose reikia pašalinti elektromagnetinius trukdžius.

3. Savivaldybės ir pastatų infrastruktūra

Kabelių diapazonas gali būti naudojamas požeminiuose inžineriniuose tuneliuose, kabelių tranšėjose, pastatų elektros sistemose ir kituose stacionariuose žemos įtampos valdymo įrenginiuose. Kai kabeliai yra veikiami papildomos mechaninės apkrovos arba jiems reikia tiesioginio laidojimo, šarvuotos KYJV22 konfigūracijos suteikia kitokią montavimo galimybę.

4. Maitinimo sistemos valdymas ir apsauga

Žemos įtampos antrinės grandinės pastotėse, elektrinėse, skirstomuosiuose kambariuose ir elektros įrenginiuose gali naudoti daugiagyslius valdymo kabelius signalams gauti, blokuoti ir įrangai valdyti. Galutinis modelis turėtų būti suderintas su grandinės funkcija, laidininko dydžiu, ekranavimo reikalavimais ir montavimo būdu.

5. Eksportuoti įrangą ir inžinerinius projektus

Į eksportą orientuotos elektros įrangos ir inžinerinių projektų atveju kabelio specifikacija turi būti patvirtinta pagal taikomus projekto reikalavimus prieš gaminant. Kartu su kabelio modeliu ir konstrukcija gali būti nurodyti dokumentai, pristatymo ilgis, ritės tipas ir visi reikalingi patikrinimo įrašai.

Techninė patikra prieš užsakant

Pateikiant projekto pasiūlymą, pagrindinė informacija paprastai apima kabelio modelį, vardinę įtampą, laidininko klasę, skerspjūvį, šerdies kiekį ir reikiamą ilgį. Jei kabelis bus nutiestas šalia įrangos, kuri sukuria elektromagnetinius trukdžius, ekranavimo reikalavimas turi būti nurodytas atskirai. Taip pat turėtų būti nustatytas tiesioginis užkasimas arba atviras įrengimas, kad būtų galima įvertinti šarvų poreikį.

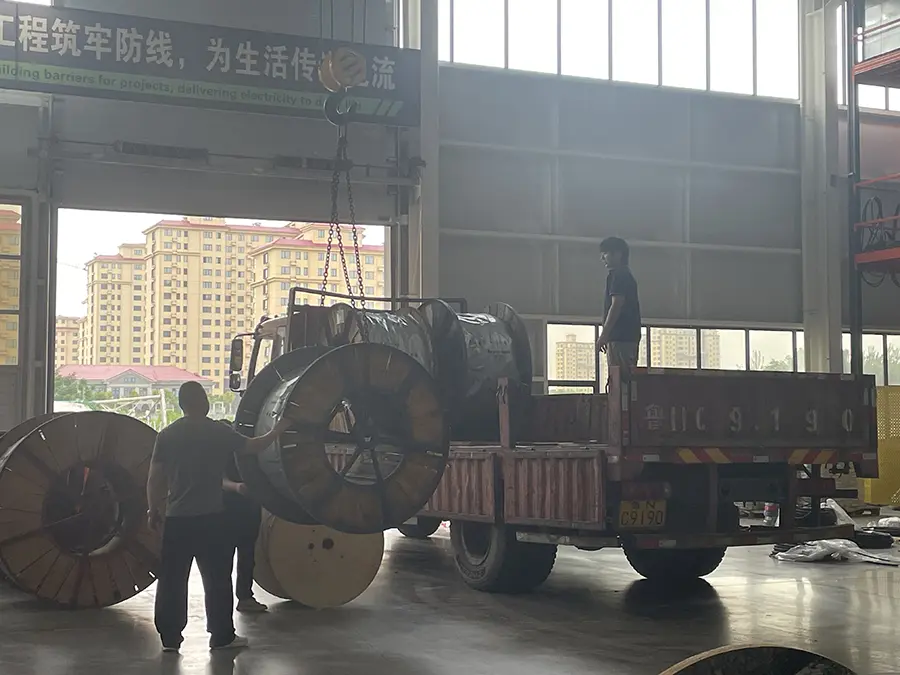

Eksporto užsakymams pakuotė ir dokumentai turi būti patvirtinti pasiūlymo etape. Pateiktose specifikacijose išvardytos plastikinės ir fumiguotos medinės ritės kartu su pritaikytais pristatymo ilgiais. Prieš gaminant, taip pat turėtų būti nurodyti specialūs reikalavimai, tokie kaip WDZ mažai dūmų neturinti halogeninė konstrukcija arba šalčiui atsparios versijos.

DUK

1. Kokie standartai yra nurodyti šiam kabeliui?

Pateiktuose gaminio duomenyse nurodytas GB/T 9330 kaip nacionalinis standartas. Jei užjūrio projektui reikalingi papildomi standartai, sertifikatai ar tikrinimo dokumentai, tie reikalavimai turėtų būti patvirtinti pagal paskirties rinką ir projekto specifikaciją.

2. Kokie laidininkų dydžiai ir gyslų kiekiai galimi?

Standartiniai laidų skerspjūviai yra 0,75, 1,0, 1,5, 2,5, 4 ir 6 mm². Standartinės branduolių konfigūracijos svyruoja nuo 2 iki 61 branduolio, įskaitant kelis tarpinius branduolių skaičius. Specialūs šerdies kiekiai gali būti pagaminti pagal projekto reikalavimus.

3. Kokia XLPE izoliacijos darbinė temperatūra?

Pateikti techniniai duomenys nurodo maksimalią ilgalaikę 90 °C darbo temperatūrą ir 130 °C trumpalaikės perkrovos toleranciją. Standartinė minimali klojimo temperatūra yra ≥0 °C, o šalčiui atspari versija nurodyta tiesioginiam montavimui esant -30 °C.

4. Kada reikalinga ekranuota arba šarvuota versija?

Ekranuotas KYJVP gali būti naudojamas, kai reikia valdyti elektromagnetinius trukdžius signale arba valdymo grandinėje. Šarvuotasis KYJV22 skirtas klojimo sąlygoms, kurioms reikalinga papildoma mechaninė apsauga, įskaitant nurodytą tiesioginį požeminį užkasimą. Nešarvuotoms, ekranuotoms ir šarvuotoms konstrukcijoms minimalūs lenkimo spindulio reikalavimai skiriasi.

5. Kokie elektros bandymai nurodyti prieš pristatymą?

Pateiktoje specifikacijoje nurodyta, kad izoliacijos varža ≥1000 MΩ·km esant 20°C temperatūrai ir gatavo produkto atsparumo įtampai 3000V/5min bandymas be gedimų. Lentelėje taip pat nurodyta visapusiška patikra prieš pristatymą. Bet kokie konkretaus projekto tikrinimo ar trečiosios šalies bandymų reikalavimai turėtų būti patvirtinti prieš gaminant.

6. Ar galima pritaikyti pristatymo ilgį ir kabelio konstrukciją?

Taip. Pateiktuose duomenyse nurodyti pritaikyti pristatymo ilgiai, kurių ilgio nuokrypis yra ±0,5%. Pagal projekto reikalavimus gali būti nurodyti specialūs gyslų kiekiai, lanksti laidininko konstrukcija, ekranavimas, šarvuotis, WDZ mažai dūmų nulinės halogeninės konstrukcijos ir šalčiui atsparios versijos.
