Varinis PVC valdymo kabelis

Pagrindinis gaminio modelis: KVV

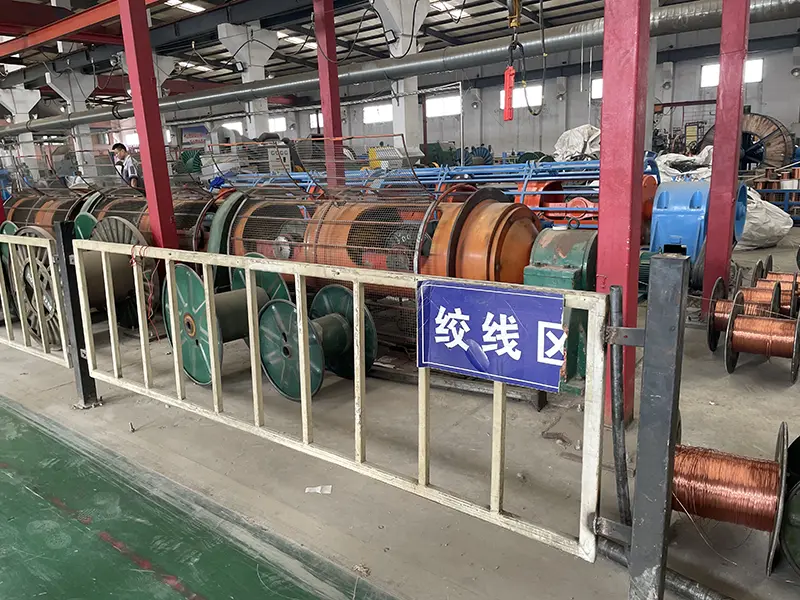

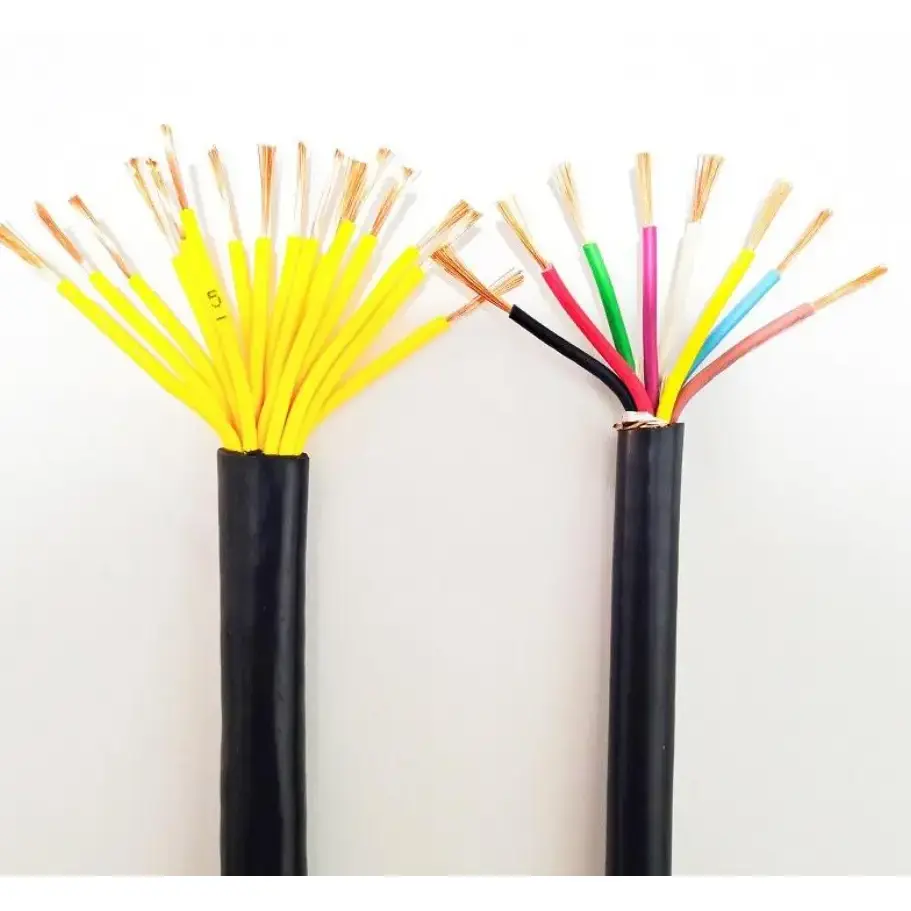

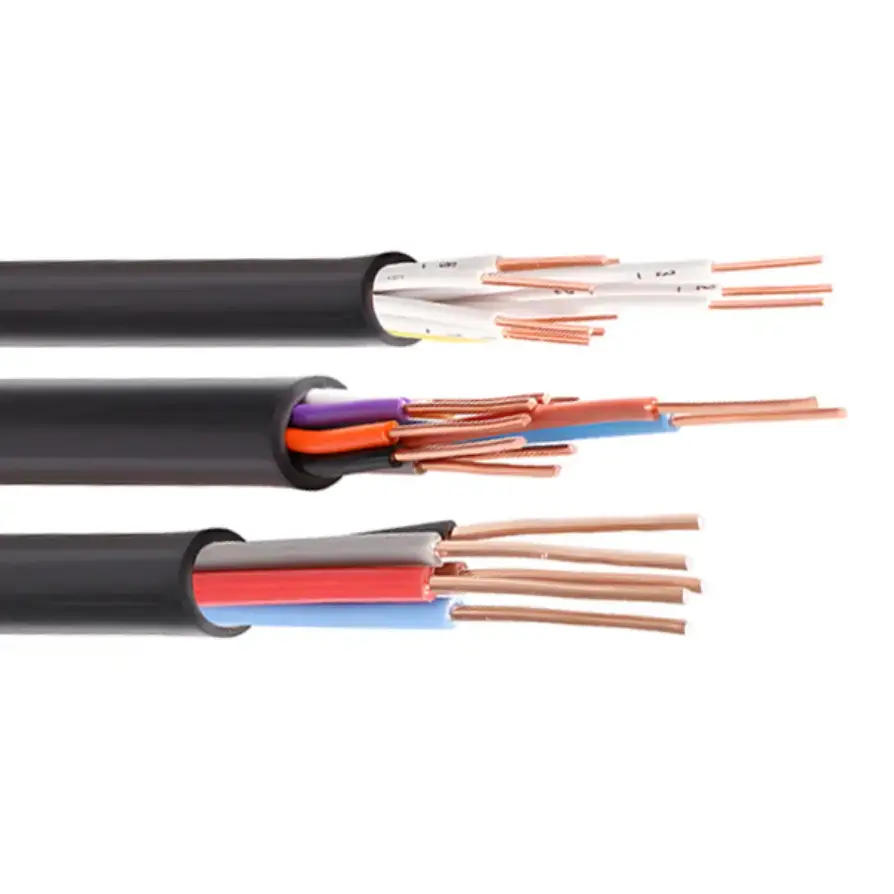

Varinis PVC valdymo kabelis sujungia didelio grynumo bedeguonį varinį laidininką su PVC izoliacija ir apsauginiu apvalkalu, skirtu žemos įtampos valdymui, stebėjimui ir pagalbinėms grandinėms. KVV konstrukcija skirta stacionariai laidai, kai keli valdymo signalai arba elektrinės funkcijos turi būti nukreipti per tą patį kabelį. Laidininko dydį, šerdies kiekį, ekranavimą ir šarvus galima pasirinkti pagal įrangos konfigūraciją ir montavimo aplinką.

Pramoninei automatikai, elektros įrangai ir pastatų valdymo sistemoms šis kabelis suteikia praktišką kelių gyslų laidų prijungimo galimybę valdymo spintoms, lauko įrenginiams, varikliams, jutikliams ir kitoms pagalbinėms grandinėms prijungti. Taikoma specifikacija turėtų būti patvirtinta atsižvelgiant į grandinės įtampą, laidininko skerspjūvį, gyslų skaičių, klojimo būdą ir aplinkos sąlygas, o ne vien tik šerdžių skaičių.

Gaminio specifikacijos matmenų ir techninių parametrų lentelė

Konstrukcija ir elektrinės charakteristikos

Varinis laidininkas valdymo ir pagalbinėms grandinėms

Laidininkas nurodomas kaip didelio grynumo varis be deguonies, kurio skerspjūvio variantai yra nuo 0,5 iki 10 mm². Valdymo reikmėms laidininko dydis turi atitikti prijungtą apkrovą, valdymo įtampą, leistiną įtampos kritimą ir montavimo atstumą. Galimas šerdies diapazonas nuo 2 iki 61 šerdies taip pat leidžia vienam kabeliui pritaikyti kelias valdymo arba stebėjimo grandines.

PVC izoliacija ir apvalkalas

PVC suteikia pagrindinę elektros izoliaciją ir išorinę apsaugą standartinei KVV konstrukcijai. Nurodyta maksimali ilgalaikė darbo temperatūra yra 70 ℃, o lentelėje nurodyta klojimo aplinkos temperatūra ne žemesnė kaip 0 ℃. Jei montavimo sąlygos yra už šių ribų, reikia patvirtinti taikomą kabelio konstrukciją ir medžiagos klasę, o ne tiesiog pakeisti montavimo būdą.

Ekranavimo ir šarvavimo parinktys

Valdymo grandinėms, įrengtoms šalia kintamo dažnio įrangos, variklių ar kitų elektros šaltinių, gali prireikti papildomo ekranavimo. KVVP ir KVVRP konfigūracijose galima naudoti pintą ekranavimą su nurodytu aprėpties greičiu, o KVVP2 naudoja vario juostos apvyniojimą. Kai pirmenybė teikiama mechaninei apsaugai, KVV22 konstrukcija papildo dvigubą plieninę juostą. Šios konfigūracijos turėtų būti parenkamos atsižvelgiant į trukdžių šaltinį, mechaninį poveikį ir klojimo būdą.

Diegimo sąlygos, turinčios įtakos kabelio pasirinkimui

Montavimo būdas yra tiesiogiai susijęs su projektui reikalinga kabelio konstrukcija. Nešarvuotų kabelių, išvardytų specifikacijų lentelėje, minimalus lenkimo spindulys yra 6 kartus didesnis už išorinį kabelio skersmenį, o šarvuotoms arba varine juostele ekranuotoms konstrukcijoms reikia bent 12 kartų didesnio už išorinį skersmenį. Nurodyto lenkimo spindulio palaikymas padeda išvengti pernelyg didelio mechaninio izoliacijos ir kabelio konstrukcijos įtempimo montavimo metu.

Tiesioginiam laidojimui nurodytas minimalus gylis – 0,7 m, su papildoma apsauga nuo išorinių mechaninių pažeidimų. Kai lygiagrečiai įrengiami keli kabeliai, reikia išlaikyti pakankamą šilumos išsklaidymo erdvę. Šios detalės yra ypač svarbios, kai skirtingose ​​įrengimo srityse naudojama ta pati valdymo kabelio specifikacija.

Taikymo scenarijai

Pramoninė automatika: Varinis PVC valdymo kabelis gali būti naudojamas PLC valdymo spintelėms, gamybos linijos įrangai, mašinų valdymo grandinėms ir pagalbiniams signalų laidams, kai reikia prijungti kelias žemos įtampos valdymo funkcijas.

Mechaninė ir elektrinė įranga: taikoma valdymo ir grįžtamojo ryšio grandinėms, susijusioms su siurbliais, ventiliatoriais, kompresoriais, staklėmis, šaldymo įranga ir kitomis elektrinėmis mašinomis.

Pastatų ir komunalinės sistemos: naudojamos pastatų automatizavimo, liftų valdymo, priešgaisrinės įrangos, gatvių apšvietimo valdymo ir vandens tiekimo ar drenažo sistemose, kur kabelio specifikacija atitinka taikomus grandinės reikalavimus.

Nauja energijos įranga: gali būti naudojama pagalbinėms valdymo ir stebėjimo grandinėms aplink fotovoltinę įrangą, energijos kaupimo sistemas ir įkrovimo infrastruktūrą, kai įtampa, temperatūra ir įrengimo sąlygos atitinka galiojančias specifikacijas.

Transportavimas ir sandėliavimas: taikomas transportavimo sistemų, sandėlių įrangos ir kitų elektra valdomų logistikos sistemų valdymo grandinėms. Galima apsvarstyti ekranuotas arba šarvuotas konstrukcijas, kai dėl trukdžių ar mechaninio poveikio reikia papildomos apsaugos.

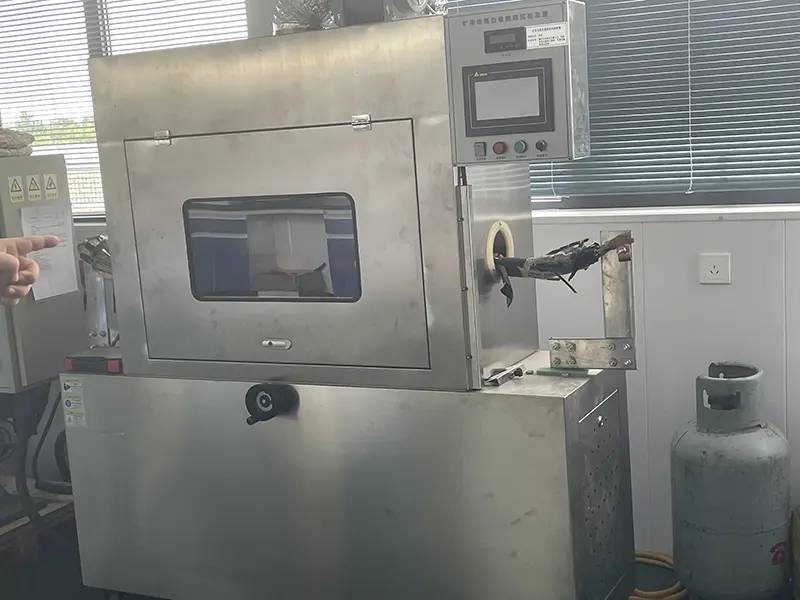

Kokybės ir specifikacijų patikrinimas

Techninio pirkimo ar projekto specifikacijos atveju varinis PVC valdymo kabelis turėtų būti patikrintas pagal išmatuojamus parametrus, o ne pasikliaujant tik bendrais gaminio aprašymais. Atitinkami elementai yra laidininko medžiaga, skerspjūvio plotas, šerdies kiekis, izoliacijos varža, atsparumas įtampai, lenkimo spindulys ir pasirinkta ekranavimo arba šarvo konstrukcija.

Pateiktoje specifikacijoje GB/T 9330-2020 nurodytas kaip atskaitos standartas ir pateikiami vardinės įtampos, varžos, izoliacijos ir montavimo reikalavimai. Eksporto projektams prieš gaminant reikia atskirai patvirtinti IEC standartą, bandymų dokumentus ir paskirties rinkos reikalavimus. Jei reikalinga ekranuota, šarvuota ar ugniai atspari konstrukcija, pirkimo specifikacijoje taip pat turėtų būti nurodytas tikslus modelis.

Kaip pasirinkti tinkamą specifikaciją

Pradėkite nuo elektros grandinės funkcijos ir nustatykite, ar kabelis turi valdymo, stebėjimo, grįžtamojo ryšio ar pagalbinius signalus. Tada patvirtinkite reikiamą laidininko skerspjūvį ir šerdies kiekį. Projektams su elektros trukdžiais apsvarstykite ekranuotą konstrukciją; atvirose vietose, kur svarbi mechaninė apsauga, gali būti tinkamesnė šarvuota versija.

Didesnėms valdymo sistemoms rezervuojant papildomus branduolius gali būti suteikta galimybė ateityje pakeisti grandinę. Lentelėje pateikiamas 10–20 % atsarginės šerdies pasiūlymas, o skerspjūvio pasirinkimas turėtų būti patikrintas pagal faktinę apkrovą, grandinės ilgį, įtampos kritimą ir įrengimo sąlygas. Nereikėtų rinktis didesnio laidininko vien dėl to, kad projekte yra daugiau valdymo taškų.

DUK

1. Koks standartas naudojamas šiam kabeliui?

Specifikacijos, pateiktos gaminio nuorodoms GB/T 9330-2020, skirtos plastikinės izoliacijos valdymo kabeliams. Eksporto užsakymams IEC reikalavimai ir paskirties rinkos standartai turėtų būti patvirtinti atsižvelgiant į faktinį pritaikymą ir kabelio konstrukciją.

2. Kokie yra gyslų kiekiai ir laidų dydžiai?

Išvardytas diapazonas apima nuo 2 iki 61 gyslų ir laidų skerspjūvius nuo 0,5 iki 10 mm². Įprasti šerdies kiekiai apima 4, 7, 10, 14, 19, 24 ir 37 šerdis, o 0,75, 1,0, 1,5 ir 2,5 mm² yra nurodyti kaip įprasti skerspjūviai.

3. Ar galima naudoti ekranuotą versiją programoms su elektros trukdžiais?

Taip. KVVP and KVVRP constructions can be specified with braided shielding at the listed coverage rate of at least 80%. KVVP2 naudoja vario juostos vyniojimą. The appropriate shielding structure depends on the interference source and installation environment.

4. Kokie yra darbo ir klojimo temperatūros reikalavimai?

Pateiktuose techniniuose duomenyse nurodyta maksimali ilgalaikė leistina darbo temperatūra 70 ℃ ir įprastinė klojimo aplinkos temperatūra ne mažesnė kaip 0 ℃. Jei reikia įrengti žemesnę nei 0 ℃ temperatūrą, kabelio išankstinis pašildymas nurodytas lentelėje. Specialios žemos temperatūros konstrukcijos turi būti patvirtintos atskirai šaltesnėms aplinkoms.

5. Ar kabelis gali būti naudojamas tiesioginiam užkasimui?

Pateiktoje specifikacijoje nurodytas minimalus 0,7 m tiesioginio įkasimo gylis ir reikalaujama apsaugoti nuo išorinių mechaninių pažeidimų. Tikroji kabelio konstrukcija turi būti patikrinta, atsižvelgiant į dirvožemio sąlygas, mechaninį poveikį, drėgmę ir projekto įrengimo reikalavimus prieš tiesiogiai užkasant.

6. Kokią informaciją reikia pateikti kreipiantis dėl citatos?

Norėdami tiksliai patikrinti specifikacijas, nurodykite reikiamą šerdies kiekį, laidininko skerspjūvį, vardinę įtampą, kabelio ilgį, klojimo būdą ir montavimo aplinką. Jei reikalingas ekranavimas, apvyniojimas varine juosta, plieninė juosta ar ugniai atspari konstrukcija, įtraukite atitinkamą reikalavimą, kad kabelio modelis ir techninė dokumentacija būtų tinkamai suderinti.
