Antipirenas XLPE varinis valdymo kabelis

Gaminių modeliai: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP ir kt.

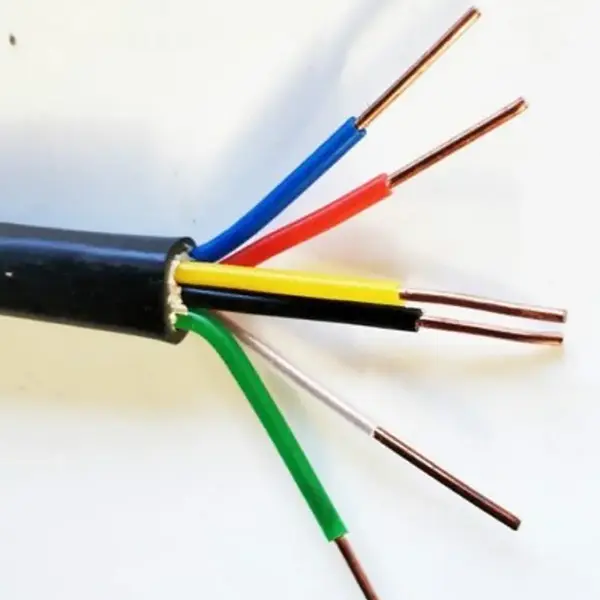

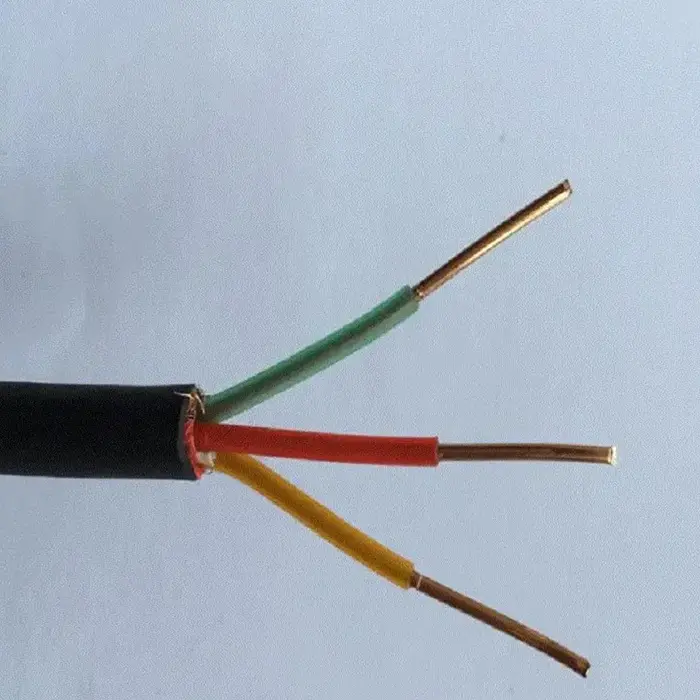

Antipirenas XLPE varinis valdymo kabelis naudojamas žemos įtampos valdymo ir signalų grandinėse, kur reikia apriboti liepsnos plitimą. Standartinėje konstrukcijoje deguonies neturintis varinis laidininkas su XLPE izoliacija ir liepsnai atspariu išoriniu apvalkalu, su tvirtomis arba lanksčiomis laidų konfigūracijomis, atitinkančiomis skirtingus laidų reikalavimus. Ekranuotos ir šarvuotos versijos išplečia asortimentą ir apima įrenginius, kuriuose taip pat reikia atsižvelgti į elektromagnetinius trukdžius arba mechaninę apsaugą.

XLPE izoliacija nurodyta maksimaliai ilgalaikei 90 °C darbo temperatūrai, o kabelis yra 450/750 V konfigūracijos su keliais gyslų skaičiais ir laidininkų skerspjūviais. Pagal valdymo grandinę ir klojimo sąlygas galima pasirinkti Z(A, B, C) antipireno klases, ekranus, šarvus ir specialius ilgius.

Gaminio specifikacijos, matmenys ir techninių parametrų lentelė

Konstrukcija ir našumas

1. XLPE izoliacija aukštesnės temperatūros valdymo laidams

Izoliacijos sistema paremta kryžminiu polietilenu, o ne įprastine PVC izoliacija. Pagal pateiktas specifikacijas XLPE sluoksnio maksimali ilgalaikė darbo temperatūra yra 90 °C, o trumpalaikės perkrovos tolerancija – 130 °C. Dėl to konstrukcija tinkama valdymo įrangai ir elektros instaliacijai, kur kabelio darbinė temperatūra gali būti aukštesnė.

2. Variniai laidininkai valdymo ir signalų grandinėms

Laidininko specifikacija apima 99,99 % didelio grynumo bedeguonį varį, galimi 1 klasės kietieji laidai ir 5 klasės suvytiniai lankstieji laidininkai. Pasirinkimas tarp standžios ir lanksčios konstrukcijos gali būti derinamas su laidų būdo, gnybtų išdėstymo ir montavimo vietos.

3. Ugnį sulaikantis apvalkalas ir papildoma apsauga

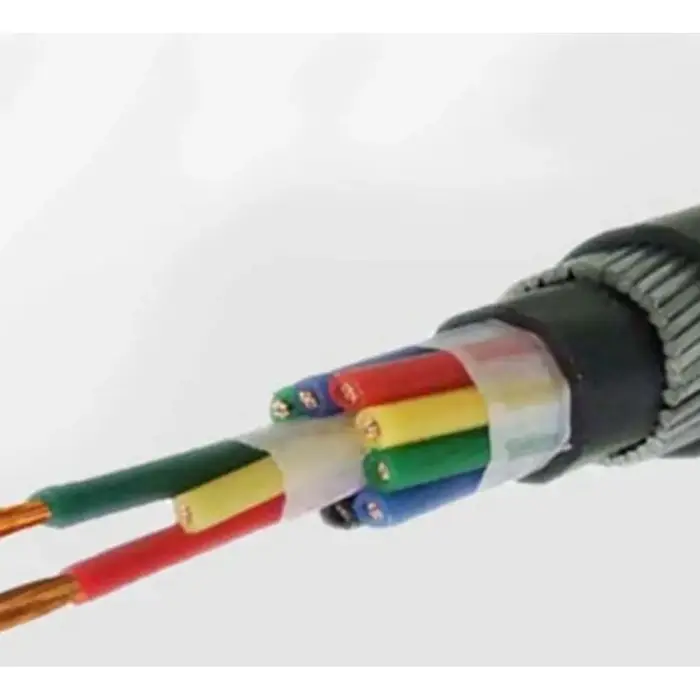

Išorinis apvalkalas gali būti antipireno PVC arba polietileno (poliolefino), galimos Z(A, B, C) antipireno klasės. Ekranuotos ZR-KYJYP ir šarvuotos ZR-KYJV22 arba ZR-KYJY23 konfigūracijos atitinka papildomus montavimo reikalavimus. Ekranavimas yra svarbus ten, kur reikia kontroliuoti elektromagnetinius trukdžius, o plieninės juostos šarvai suteikia mechaninę apsaugą tam tikromis klojimo sąlygomis.

Diegimo kabelio konfigūracijos pasirinkimas

Tinkama konstrukcija priklauso ne tik nuo laidininko dydžio. Šerdies kiekis turi atitikti valdymo arba signalų grandinių skaičių, o laidininko klasė turi atitikti montavimo būdą. Kabelių loveliams ir stacionariai vidaus instaliacijai gali pakakti nešarvuotos konstrukcijos. Elektromagnetinių trukdžių paveiktoms grandinėms gali būti naudojamos ekranuotos versijos, o šarvuotos versijos skirtos įrenginiams, kuriuose kabelis yra veikiamas mechaninio slėgio arba tiesioginio įkasimo.

Projektams, kuriems reikia sumažinti dūmų ir halogenų charakteristikas, turima WDZ mažai dūmų antipireno versija turėtų būti nurodyta atskirai. Maršrutizuojant taip pat reikia atsižvelgti į minimalų lenkimo spindulį: pateiktuose duomenyse nurodytas ≥6 kartus didesnis už išorinį kabelio skersmenį nešarvuotoms versijoms, ≥8 kartus ekranuotoms versijoms ir ≥12 kartų šarvuotoms versijoms.

Tipinės programos

1. Priešgaisrinės apsaugos ir pastato valdymo sistemos

Antipirenai XLPE valdymo kabeliai gali būti įtraukti į žemos įtampos valdymo grandines, skirtas priešgaisrinei įrangai, pastatų automatikai ir susijusioms elektros sistemoms. Gyslos kiekis ir laidininko dydis turi būti suderinti su valdymo įranga ir grandinės išdėstymu, o ne pasirinkti tik pagal bendrą kabelio skersmenį.

2. Fotovoltinė ir energijos kaupimo įranga

Valdymo spintose, su keitikliu susijusioje įrangoje ir energijos kaupimo sistemose gali būti kelios žemos įtampos signalų ir valdymo grandinės uždaroje įrengimo zonoje. XLPE izoliacija užtikrina didesnį nurodytą darbinės temperatūros diapazoną nei PVC valdymo kabeliai, paprastai naudojami žemesnės temperatūros reikmėms, atsižvelgiant į faktines kabelio specifikacijas ir veikimo sąlygas.

3. Pramonės automatizavimo ir procesų įranga

Kabelių diapazonas gali būti naudojamas valdymo grandinėms, susijusioms su varikliais, siurbliais, ventiliatoriais, staklėmis, PLC spintomis ir kita pramonine įranga. Lanksčių laidų versijos yra naudingos ten, kur nutiesti reikia didesnio kabelio lankstumo, o signalų grandinėms, kurias veikia elektromagnetiniai trukdžiai, galima apsvarstyti ekranuotas konstrukcijas.

4. Požeminiai komunaliniai ir infrastruktūros įrenginiai

Šarvuotos ZR-KYJV22 ir ZR-KYJY23 konfigūracijos suteikia galimybę įrengti įrenginius, kuriems reikalinga papildoma mechaninė apsauga, įskaitant nurodytas tiesioginio laidojimo programas. Nešarvuotos versijos gali būti naudojamos kabelių loveliuose, vidaus kanaluose ir kabelių tranšėjose, kur mechaninė apsauga jau yra įdiegta.

5. Elektros įranga ir į eksportą orientuoti projektai

Pastotėms, elektrinėms, elektros įrangai ir užsienio projektams reikalinga kabelio specifikacija turi būti patvirtinta pagal projekto standartą, įtampos klasę, montavimo metodą ir dokumentacijos reikalavimus. Gaminio dokumentacija, bandymų įrašai ir ritės pakuotė gali būti sutvarkyta pagal projekto pristatymo reikalavimus.

Techninė patikra prieš užsakant

Valdymo kabelio projektui naudingiausia informacija, kurią reikia patvirtinti prieš gamybą, yra reikalinga įtampa, laidininko klasė, skerspjūvis, gyslų skaičius, antipireno klasė ir klojimo aplinka. Ekranavimas arba šarvuotis turėtų būti nurodyti, kai elektromagnetiniai trukdžiai arba mechaninė apsauga yra montavimo reikalavimo dalis.

Pateikti techniniai duomenys apima 0,75–6 mm² laidų skerspjūvius ir standartines gyslų konfigūracijas nuo 2 iki 61 gyslos. Pristatymo ilgį galima pritaikyti, o kabelio identifikavimui naudojamos kelių spalvų gyslos su žaliai geltona įžeminimo šerdimi. Eksporto užsakymams pakuotėje gali būti plastikinės arba fumiguotos medinės ritės pagal pristatymo reikalavimus.

DUK

1. Kokie standartai yra nurodyti šiam kabeliui?

Pateiktoje gaminio specifikacijoje nurodyti GB/T 9330 ir GB/T 19666 kaip taikomi nacionaliniai standartai. Jei projektui reikia papildomo sertifikavimo, bandymų ataskaitų ar eksporto dokumentų, reikiamas dokumentų sąrašas turi būti patvirtintas prieš gaminant.

2. Koks temperatūros diapazonas nurodytas XLPE izoliacijai?

Techniniai duomenys nurodo maksimalią ilgalaikę 90 °C darbo temperatūrą ir 130 °C trumpalaikės perkrovos toleranciją. Standartinė minimali klojimo temperatūra yra ≥0°C, o šalčiui atspari versija nurodyta tiesioginei statybai esant -30°C.

3. Kokie laidininkų dydžiai ir šerdies konfigūracijos galimi?

Standartiniai laidų skerspjūviai yra 0,75, 1,0, 1,5, 2,5, 4 ir 6 mm². Standartinės branduolių konfigūracijos apima 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 ir 61 branduolį, o gaminant pagal užsakymą, galimas specialus branduolių skaičius.

4. Kada reikia nurodyti ekranuotą arba šarvuotą versiją?

Ekranuotas ZR-KYJYP gali būti naudojamas, kai valdymo grandinei reikalinga apsauga nuo elektromagnetinių trukdžių. Šarvuotieji ZR-KYJV22 arba ZR-KYJY23 skirti klojimo sąlygoms, kai reikalinga papildoma mechaninė apsauga, įskaitant nurodytas tiesioginio laidojimo programas. Šioms konstrukcijoms keliami skirtingi lenkimo spindulio reikalavimai.

5. Kas turi būti patvirtinta teikiant projekto pasiūlymą?

Pateikite reikiamą modelį, laidininko skerspjūvį, šerdies kiekį, apytikslį ilgį, klojimo būdą ir visus ekranavimo, šarvavimo, mažai dūmų ar šalčiui atsparius reikalavimus. Eksporto užsakymams taip pat turėtų būti patvirtinti paskirties vietos, ritės reikalavimai ir reikalingi techniniai arba tikrinimo dokumentai.

6. Ar kabelis gali būti tiekiamas pritaikyto ilgio?

Taip. Pateiktoje specifikacijoje išvardyti pritaikomi pristatymo ilgiai, kurių ilgio nuokrypis yra ±0,5%. Pagal projekto reikalavimus taip pat galima aptarti specialius branduolių skaičius ir funkcines konfigūracijas.
