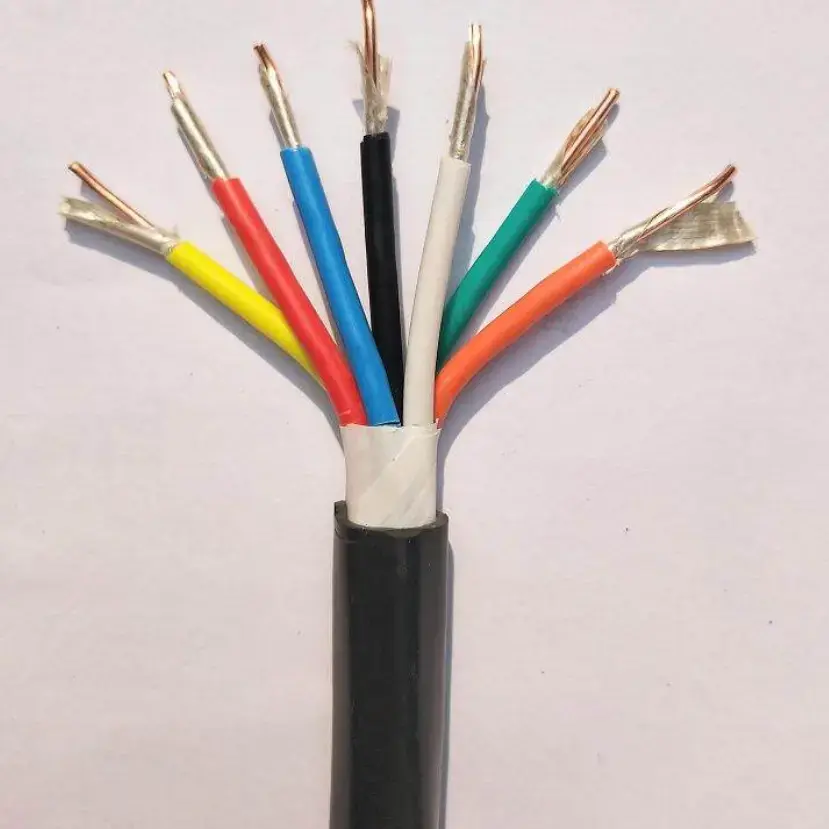

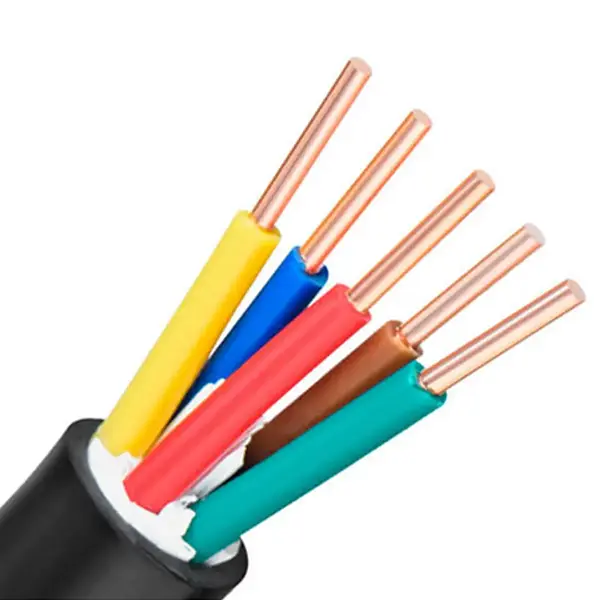

Varinis PVC ugniai atsparus valdymo kabelis

Pagrindinis gaminio modelis: N-KVV (NH-KVV).

Varinis PVC ugniai atsparus valdymo kabelis sujungia varinį laidininką, ugniai atsparų žėručio juostos sluoksnį ir PVC izoliaciją bei apvalkalą valdymo ir pagalbinėms grandinėms, kurioms reikalinga ugniai atspari kabelio konstrukcija. 450/750 V kabelis skirtas naudoti, kai grandinės nenutrūkstamumo palaikymas tam tikrą laikotarpį esant gaisrui yra sistemos konstrukcijos dalis. Priklausomai nuo laidininko konstrukcijos, kabelis gali būti sukonfigūruotas su 1 arba 5 klasės variniais laidais.

Žėručio juosta sudaro pagrindinį ugniai atsparų sluoksnį aplink laidininką, o lanksčios laidininko galimybės palengvina kabelio vedimą per kabelių lovelius, valdymo spintas ir įrangos jungtis. Renkantis specifikacijas reikia atsižvelgti į laidininko skerspjūvį, šerdies kiekį, įrengimo sąlygas ir visos elektros sistemos ugniai atsparius reikalavimus.

Gaminio specifikacijos matmenų ir techninių parametrų lentelė

Ugniai atspari konstrukcija ir kabelių dizainas

Žėručio juostos ugniai atsparus sluoksnis

Žėručio juosta yra aplink laidininką kaip pagrindinis ugniai atsparus komponentas. Esant gaisrui, šis sluoksnis skirtas išlaikyti elektros izoliaciją nurodytomis bandymo sąlygomis ir padėti išlaikyti grandinės tęstinumą reikiamą laikotarpį. Tikrasis atsparumo ugniai įvertinimas turi būti patvirtintas pagal taikomą gaminio specifikaciją ir projekto bandymo metodą.

Vario laidininko parinktys

Laidininko konstrukcija gali būti pagrįsta 1 arba 5 klasės variu pagal reikiamą kabelio konfigūraciją. Techninėje lentelėje pateikiamos laidų kiekio, skerspjūvio ir 20 ℃ nuolatinės srovės varžos vertės, todėl prieš patvirtinant specifikaciją galima patikrinti elektrinius parametrus.

PVC izoliacija ir apvalkalas

PVC suteikia pirminę izoliaciją aplink laidininką ir prisideda prie bendros mechaninės kabelio apsaugos. Nurodytas izoliacijos storis kinta priklausomai nuo vardinio skerspjūvio, todėl kabelio specifikacija turi būti parinkta kartu su reikiamu laidų dydžiu ir montavimo sąlygomis.

Kaip kabelis tinka priešgaisrinėms valdymo sistemoms

Varinis PVC ugniai atsparus valdymo kabelis skirtas grandinėms, kuriose valdymo, aliarmo, stebėjimo ar pagalbinės funkcijos gali būti prieinamos gaisro įvykio metu tam tikrą laikotarpį. Tipiškos grandinės yra priešgaisrinės valdymo spintos, dūmų šalinimo įranga, gaisriniai siurbliai ir kitos elektra valdomos sistemos.

Ugniai atspari funkcija turėtų būti laikoma visos grandinės projekto dalimi. Kabelių maršrutas, atraminis metodas, prijungta įranga, montavimo aplinka ir reikalinga atsparumo ugniai klasifikacija gali turėti įtakos galutiniam sistemos veikimui.

Taikymo scenarijai

1. Priešgaisrinės apsaugos inžinerija: priešgaisrinės jungčių valdymo spintos, priešgaisrinės signalizacijos sistemos, dūmų šalinimo ventiliatoriai ir gaisrinio vandens siurblio valdymo grandinės.

2. Elektrinės: elektros valdymo spintos, antrinės generatorių valdymo linijos ir valdymo arba signalų laidai elektros paskirstymo patalpose.

3. Metalurgijos pramonė: metalurgijos dirbtuvių gamybos linijų įrangos automatinės valdymo pultai ir valdymo grandinės.

4. Pastato konstrukcija: rūsio mašinų patalpos, centrinės oro kondicionavimo sistemos ir lifto priešgaisrinės jungčių valdymo sistemos.

5. Bendroji pramonės šaka: nuotekų valymo įranga, džiovinimo gamybos linijos ir staklių valdymo grandinės, kuriose reikalinga ugniai atspari konstrukcija.

Praktinės atrankos svarstymai

1. Laidininko skerspjūvis

Reikalingas skerspjūvis turėtų būti nustatomas pagal elektros apkrovą, grandinės funkciją, leistiną laidininko varžą ir taikomus įrengimo reikalavimus. Turimi duomenys apima vardinius skerspjūvius nuo 0,5 mm² iki 6 mm².

2. Pagrindinis kiekis

Šerdies kiekis turi atitikti turimų valdymo, aliarmo, stebėjimo ir pagalbinių grandinių skaičių. Lentelėje pateikiamos rekomenduojamos šerdies konfigūracijos iki 61 branduolio, pagal pateiktą specifikaciją galimas pasirinktinis branduolių kiekis.

3. Lankstumas ir montavimo būdas

Kai kabeliai turi eiti per valdymo spintas, padėklus ar įrangos jungtis, kartu reikia atsižvelgti į laidininko konstrukciją ir leistinas lenkimo sąlygas. Reikalingas lenkimo spindulys turi būti patvirtintas pagal galiojančią kabelio specifikaciją, o ne tik pagal laidininko tipą.

4. Atsparumo ugniai reikalavimai

Ugniai atsparūs kabeliai turi būti parinkti pagal reikiamą bandymo trukmę, gaisro poveikio sąlygas ir sistemos standartą. Kabelis neturėtų būti apibūdinamas tik terminu „atsparus ugniai“; taip pat turėtų būti patvirtinta reikalaujama eksploatacinių savybių klasifikacija ir patvirtinamieji bandymų dokumentai.

Kokybės ir techninė patikra

Projekto pirkimo metu pagrindiniai tikrinimo taškai apima laidininko medžiagą ir konstrukciją, vardinį skerspjūvį, laidininko varžą, žėručio juostos konfigūraciją, PVC izoliacijos storį ir gatavo kabelio matmenis. Šios išmatuojamos charakteristikos yra praktinis pagrindas palyginti pateiktą kabelį su sutarta technine specifikacija.

Eksporto ar inžinerinių užsakymų atveju „Qiancheng“ gali suderinti reikiamą gaminio dokumentaciją pagal kabelio specifikaciją ir projekto reikalavimus. Jei reikalinga konkreti atsparumo ugniai bandymo ataskaita, sertifikatas arba patikrinimo dokumentas, jis turi būti identifikuotas prieš patvirtinant užsakymą, kad būtų galima patikrinti taikomus dokumentus pagal faktinę kabelio konfigūraciją.

DUK

Kokia šio varinio PVC ugniai atsparaus valdymo kabelio vardinė įtampa?

Nominali įtampa yra 450/750 V. Jis skirtas valdymo, stebėjimo ir pagalbinėms grandinėms, kur reikalinga nurodyta ugniai atspari konstrukcija.

Kokia medžiaga atlieka ugniai atsparią funkciją?

Žėručio juosta naudojama kaip ugniai atsparus sluoksnis aplink laidininką. Jo funkcija yra padėti išlaikyti elektros izoliaciją ir grandinės tęstinumą nurodytomis ugnies bandymo sąlygomis.

Kokie laidininkų dydžiai nurodyti specifikacijų lentelėje?

Lentelėje pateikiami vardiniai skerspjūviai nuo 0,5 mm² iki 6 mm², su atitinkamomis laidų konfigūracijomis, PVC izoliacijos storiu ir 20 ℃ nuolatinės srovės laidininko varžos vertėmis.

Kiek branduolių galima sukonfigūruoti?

Išvardinti rekomenduojami branduolių numeriai yra 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ir 61. Galima aptarti individualius šerdies kiekius pagal projekto specifikaciją.

Kur galima naudoti šį varinį PVC ugniai atsparų valdymo kabelį?

Jis gali būti naudojamas priešgaisrinėse valdymo sistemose, elektrinių valdymo grandinėse, metalurgijos įrenginyje, pastatų mechaninėse ir elektros sistemose, nuotekų valymo įrenginiuose ir kitose pramonės valdymo sistemose, kur reikalinga ugniai atspari kabelių konstrukcija.

Kokia informacija turėtų būti pateikta teikiant projekto pasiūlymą?

Norint patvirtinti specifikaciją, naudinga pateikti reikiamą modelį, laidininko skerspjūvį, šerdies kiekį, kabelio ilgį, montavimo aplinką, atsparumo ugniai reikalavimus ir visus reikiamus techninius dokumentus ar patikros įrašus.
