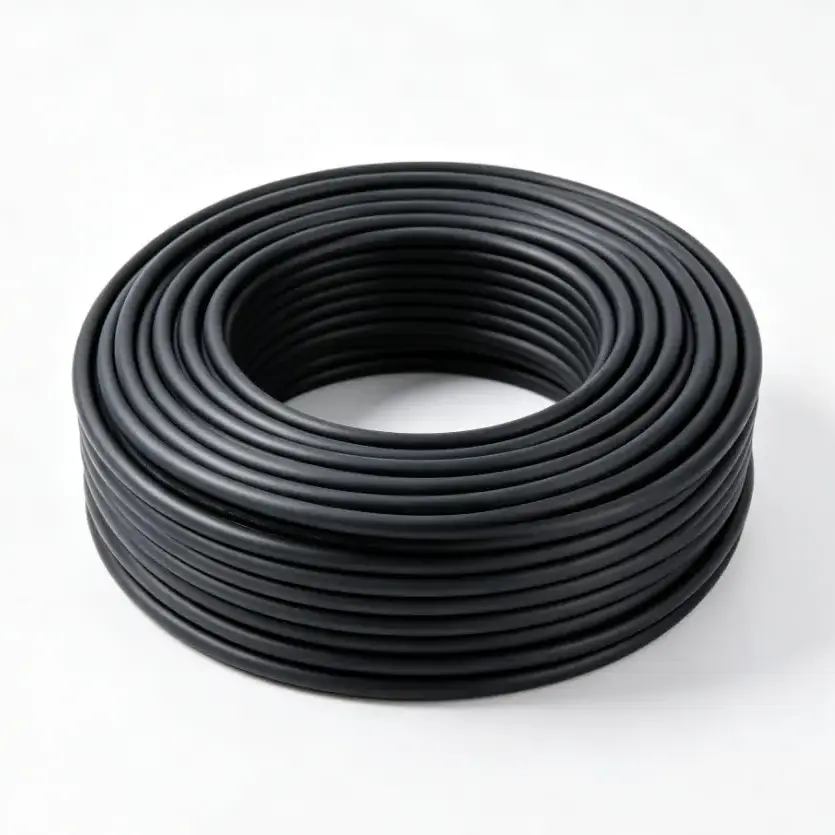

Aukštos temperatūros valdymo kabelis

Pagrindiniai modeliai: KGG, KFF ir kt. Izoliacinė medžiaga: silikoninė guma arba fluoroplastas.

Aukštos temperatūros valdymo kabelis yra specialios paskirties kabelis, skirtas perduoti valdymo ir stebėjimo signalus aukštesnės temperatūros darbo aplinkoje. Jame kaip laidininkas naudojamas didelio grynumo varis be deguonies, su silikonine guma arba fluoroplastine izoliacija ir pasirenkamomis ekranavimo ir apsauginių apvalkalų konstrukcijomis. Daugiagyslis laidininkas suteikia lankstumo įrangos instaliacijai, o izoliacijos ir apvalkalo medžiagas galima pasirinkti pagal darbo temperatūrą ir aplinkos sąlygas.

Ši konstrukcija skirta naudoti, kur atsparumas temperatūrai yra svarbi kabelio pasirinkimo dalis. Įprastos taikymo sritys yra metalurgija, terminis apdorojimas, pramoninės krosnys, terminio apdorojimo įranga ir kitos pramoninės valdymo sistemos. Tikroji kabelio specifikacija turėtų būti parinkta atsižvelgiant į nuolatinę temperatūrą, didžiausią temperatūrą, elektros reikalavimus, montavimo sąlygas ir alyvos, drėgmės ar korozinių medžiagų poveikį.

Gaminio specifikacijos matmenų ir techninių parametrų lentelė

Medžiaga ir konstrukcija

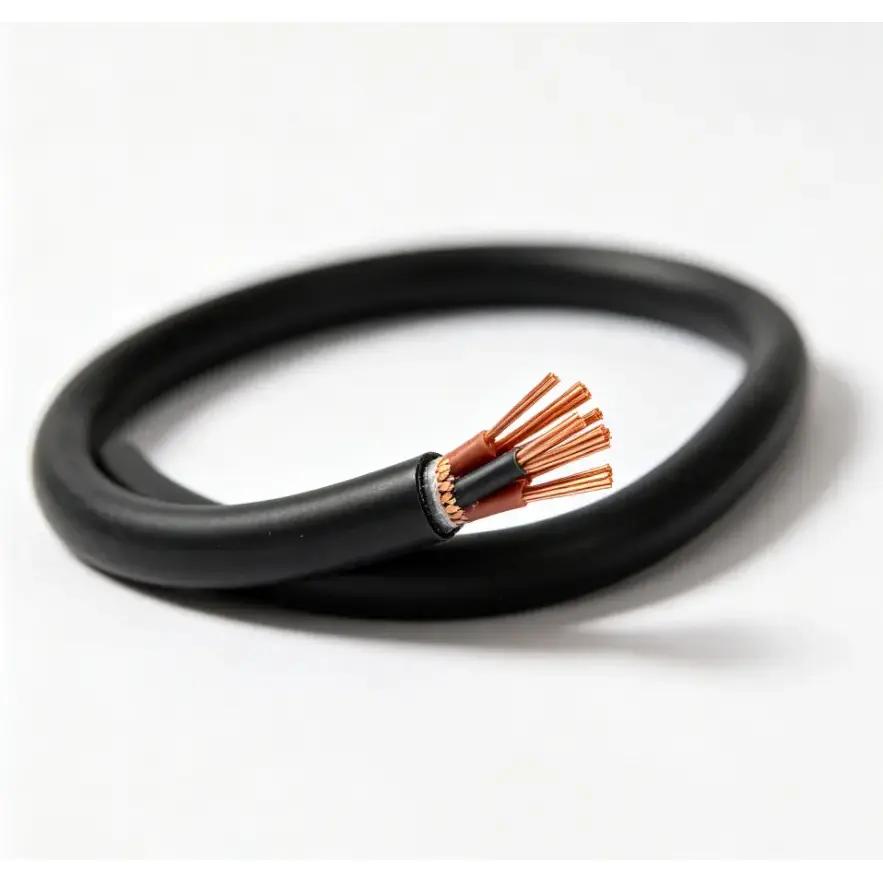

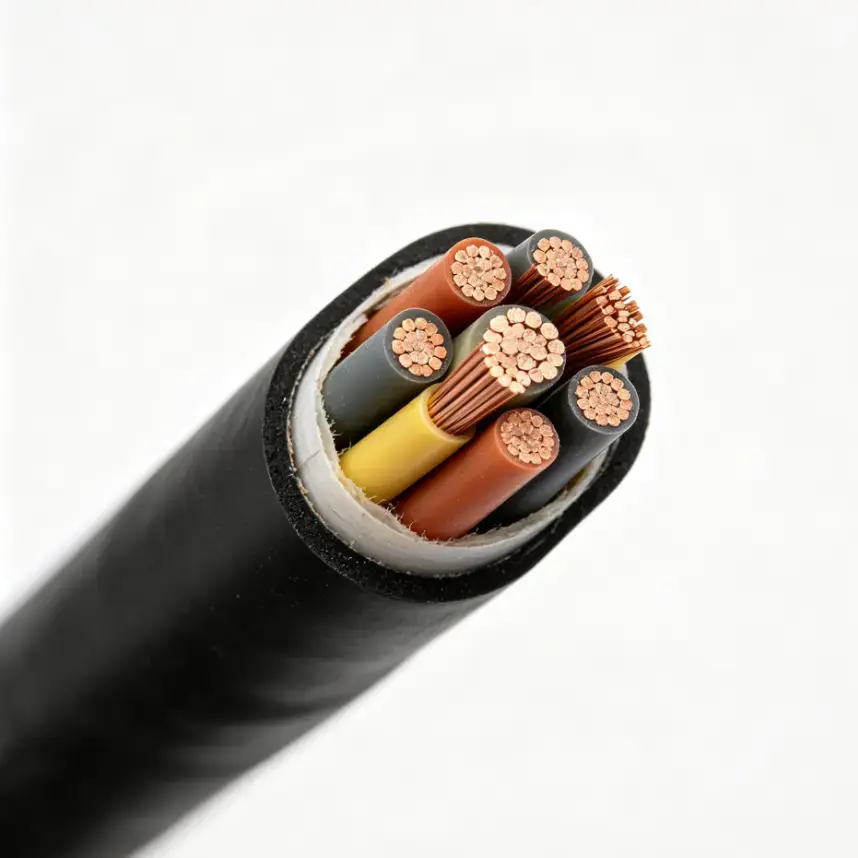

1. Didelio grynumo vario laidininkas be deguonies

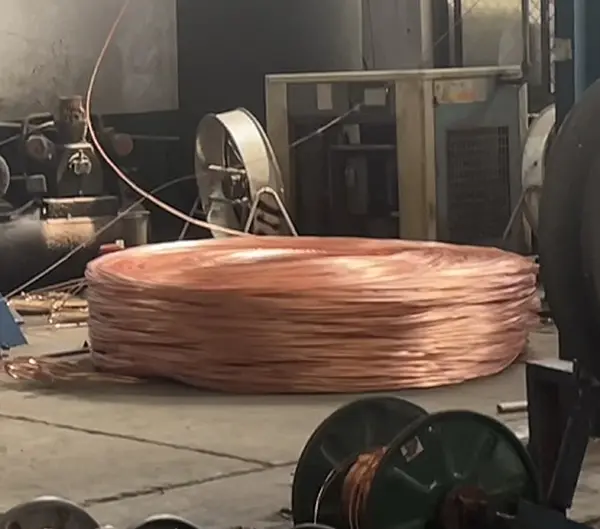

Laidininkas pagamintas iš didelio grynumo vario be deguonies ir yra daugiasluoksnė lanksti konstrukcija. Palyginti su standžiu vientisu laidininku, suvyta konstrukcija yra tinkamesnė aplink įrangą ir valdymo spintas. Galimas laidininko skerspjūvis yra nuo 0,5 mm² iki 10 mm² pagal nurodytą specifikacijų diapazoną.

2. Silikoninė guma arba fluoroplastinė izoliacija

Silikoninė guma ir fluoroplastas suteikia temperatūrai atsparios izoliacijos galimybes skirtingomis eksploatavimo sąlygomis. Renkantis medžiagą reikia atsižvelgti į nuolatinę darbo temperatūrą, trumpalaikį temperatūros poveikį, mechaninius reikalavimus ir aplinką, o ne tik į temperatūrą.

3. Pasirenkamas valdymo grandinių ekranavimas

Kabelis gali būti aprūpintas varinės vielos pynimu arba varine juostele, kai reikalingas ekranavimas. Nurodytas ekranavimo aprėpties lygis yra ≥80%. Ekranavimas ypač svarbus, kai valdymo arba stebėjimo grandinės yra įrengtos arti įrangos, kuri gali sukelti elektros trikdžius.

4. Keli apvalkalo medžiagų variantai

Išoriniam apvalkalui gali būti naudojamas aukštai temperatūrai atsparus, mažai dūmų neturintis halogeninis antipirenas PVC, silikoninė guma, fluoroplastinis arba nitrilo apvalkalo junginys. Turima konstrukcija suteikia skirtingus atsparumo temperatūrai ir atsparumo alyvai, rūgštims, šarmams ir kitoms pramoninėms sąlygoms derinius.

Našumo ir taikymo svarstymai

Valdymo kabelio darbinę temperatūrą lemia visa kabelio konstrukcija, įskaitant laidą, izoliaciją, apvalkalą ir montavimo sąlygas. Dėl šios priežasties temperatūros laipsnis, aplinkos poveikis ir elektros reikalavimai turėtų būti patvirtinti kartu prieš pasirenkant specifikaciją.

1. Ilgalaikiai ir trumpalaikiai temperatūros reikalavimai

Galimos ilgalaikės darbo temperatūros klasės yra 90 ℃, 180 ℃ ir 200 ℃. Priklausomai nuo pasirinktos konstrukcijos, trumpalaikė didžiausia temperatūra gali siekti nuo 250 ℃ iki 280 ℃. Silikoninės gumos ir FEP fluoroplastinės versijos taip pat gali atlaikyti iki -60 ℃ temperatūrą. Pasirinkta klasė turi atitikti faktinį įrangos temperatūros profilį.

2. Valdymo ir stebėjimo grandinių elektros charakteristikos

Vario laidininkas, kuriame nėra deguonies, suteikia reikiamą elektros kelią valdymo ir stebėjimo signalams, o izoliacijos varža ir atsparumo įtampa – išmatuojamus elektrinio veikimo rodiklius. Jei elektromagnetiniai trukdžiai kelia susirūpinimą, galima nurodyti vario pynimo arba varinės juostos ekranavimą.

3. Atsparumas pramoninėms darbo sąlygoms

Aukštos temperatūros patalpose taip pat gali būti aliejaus, drėgmės, dulkių, rūgščių ar šarminių medžiagų. Todėl apvalkalas turėtų būti parinktas pagal faktinę aplinkinę terpę. Galima apsvarstyti silikoninės gumos, fluoroplastinio ir nitrilo apvalkalo variantus, skirtus įvairiems temperatūros ir aplinkos poveikio deriniams.

4. Lankstus montavimas aplink įrangą

Daugiasluoksnė laidininko konstrukcija palaiko lankstų maršrutą aplink pramonines mašinas, valdymo spintas ir šiluminę įrangą. Gyslos kiekis, laidininko skerspjūvis ir bendra kabelio konstrukcija turi būti suderinti su turimos įrengimo vietos ir grandinės reikalavimais.

Tipiški pramoniniai pritaikymai

Šis kabelis naudojamas valdymo, stebėjimo ir signalų grandinėms pramoninėje aplinkoje, kur aukšta temperatūra turi įtakos kabelio pasirinkimui. Įprastos programos apima:

●Metalurgijos ir metalo apdirbimo įranga

●Šiluminio apdorojimo linijos ir terminio apdorojimo įranga

●Pramoninės krosnys ir šildymo sistemos

●Aukštos temperatūros gamybos mašinos

●Pramoninės valdymo spintos ir įrangos jungtys

●Temperature monitoring and control circuits

●Įranga, veikiama alyvos, drėgmės, dulkių ar korozinių pramoninių medžiagų

Kokybės kontrolė ir techninė patikra

Pirkdami pramoninius kabelius, gaminio patikra turėtų būti sutelkta į išmatuojamus konstrukcijos ir elektros parametrus. Pagrindiniai elementai yra laidininko medžiaga, laidininko skerspjūvis, šerdies kiekis, izoliacinė medžiaga, apvalkalo konstrukcija, vardinė įtampa, izoliacijos varža, laidininko varža ir atsparumo įtampa.

Gamybos patikra gali apimti matmenų patikrinimus, laidininkų varžos bandymus, izoliacijos varžos bandymus ir galios dažnio atsparumo įtampos bandymus pagal taikomą gaminio specifikaciją. Inžinerijos ir eksporto užsakymams techninė dokumentacija ir bandymų įrašai gali būti patvirtinti pagal reikiamą specifikaciją ir projekto sąlygas.

Ką reikia patvirtinti prieš užsakant?

Aukštos temperatūros valdymo kabelio specifikacijai prieš pateikiant citatą arba gaminant reikia patvirtinti šią informaciją:

●Nuolatinė darbo temperatūra ir galima trumpalaikė didžiausia temperatūra

●Reikalingas laidininko skerspjūvis ir gyslų skaičius

●Vardinės įtampos ir elektros charakteristikų reikalavimai

●Nesvarbu, ar reikalingas vario pynimas ar vario juostos ekranavimas

●Reikalinga apvalkalo medžiaga ir atsparumas aplinkai

●Alyvos, rūgščių, šarmų, drėgmės, dulkių ar ėsdinančių medžiagų poveikis

●Reikalingas antipirenas arba ugniai atsparus veikimas

●Kabelio ilgio, pakuotės ir techninės dokumentacijos reikalavimai

DUK

1. Kokią temperatūrą šis aukštos temperatūros valdymo kabelis gali atlaikyti nuolat?

Galimos ilgalaikės darbo temperatūros klasės: 90 ℃, 180 ℃ ir 200 ℃. Priklausomai nuo pasirinktos konstrukcijos, trumpalaikė didžiausia temperatūra gali siekti nuo 250 ℃ iki 280 ℃. Silikoninės gumos ir FEP fluoroplastinės versijos taip pat gali atlaikyti žemą temperatūrą iki -60 ℃.

2. Kokia laidininko medžiaga naudojama?

Laidininkas naudoja didelio grynumo bedeguonį varį kelių krypčių lanksčioje konstrukcijoje. Galimas laidininko skerspjūvis yra nuo 0,5 mm² iki 10 mm² pagal pateiktą techninę specifikaciją.

3. Ar galima pridėti ekranavimą?

Taip. Pasirenkamas ekranavimas apima varinės vielos pynimą arba vario juostos apvyniojimą, kai nurodyta ekranavimo aprėpties norma yra ≥80%. Ekranavimo konstrukciją galima pasirinkti pagal valdymo sistemą ir elektromagnetinę aplinką.

4. Ar galite pritaikyti kabelių gyslas, skerspjūvį, ekranavimą ir antipireno klases?

Taip. Išvardinta konstrukcija palaiko nuo 2 iki 61 gyslų ir laidų skerspjūvius nuo 0,5 mm² iki 10 mm². Ekranavimo, apvalkalo medžiagos, antipireno ar ugniai atsparumo reikalavimai ir kabelio ilgis gali būti patvirtinti pagal paraišką ir techninę specifikaciją.

5. Ar kabelis tinka alyvai, rūgštims ir šarmams?

Galimi apvalkalai: silikoninė guma, fluoroplastas, nitrilo apvalkalo junginys ir aukštai temperatūrai atsparus PVC. Jei yra alyvos, rūgščių, šarmų, drėgmės ar korozinių medžiagų, apvalkalo medžiaga turi būti parenkama pagal faktinę darbo aplinką.

6. Kokios informacijos reikia masiniam užsienio prekybos užsakymui?

Pateikite reikiamą laidininko skerspjūvį, šerdies kiekį, darbinę temperatūrą, vardinę įtampą, ekranavimo poreikį, apvalkalo medžiagą, kabelio ilgį, taikymo aplinką ir taikomus techninius standartus. Šios detalės leidžia patvirtinti kabelio konstrukciją ir gamybos specifikaciją prieš pateikiant citatą.
