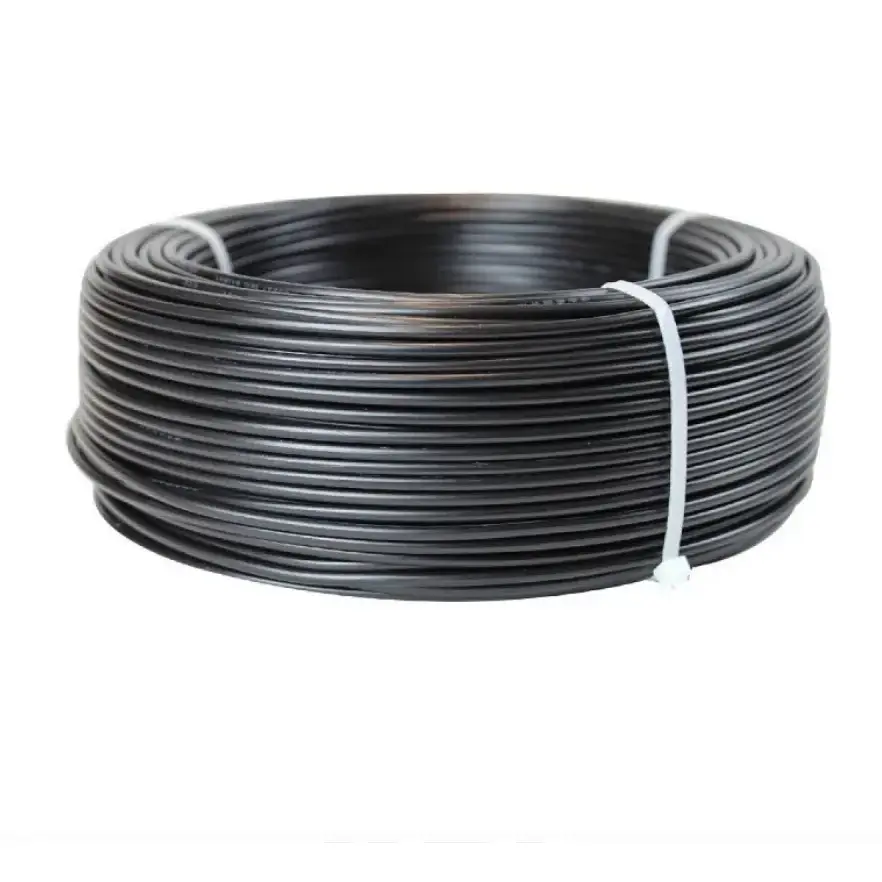

Varinis PVC antipirenas, lankstus valdymo kabelis

Gaminių modeliai: N-KVVR (NH-KVVR), N-KVVRP (NH-KVVRP).

Varinis PVC antipireninis lankstus valdymo kabelis sujungia varinius laidininkus su PVC izoliacija ir išoriniu apvalkalu, kad būtų lankstus valdymo ir signalų laidų sprendimas. Jo liepsnai atspari kabelio konstrukcija skirta apriboti liepsnos plitimą, o lankstus laidų išdėstymas leidžia lengviau nutiesti kabelį aplink valdymo spintas, įrangos gnybtus ir kompaktiškas laidų vietas.

Šis kabelis dažniausiai skirtas priešgaisrinėms valdymo grandinėms, pramonės automatikai, maitinimo įrenginiams, mechaninėms ir elektros sistemoms bei metalurgijos mašinoms. Tinkama specifikacija priklauso nuo reikalingos gyslos konfigūracijos, laidininko dydžio, montavimo sąlygų ir pritaikymui nustatytų antipireno reikalavimų.

Gaminio specifikacijos matmenų ir techninių parametrų lentelė

Konstrukcija ir antipirenas

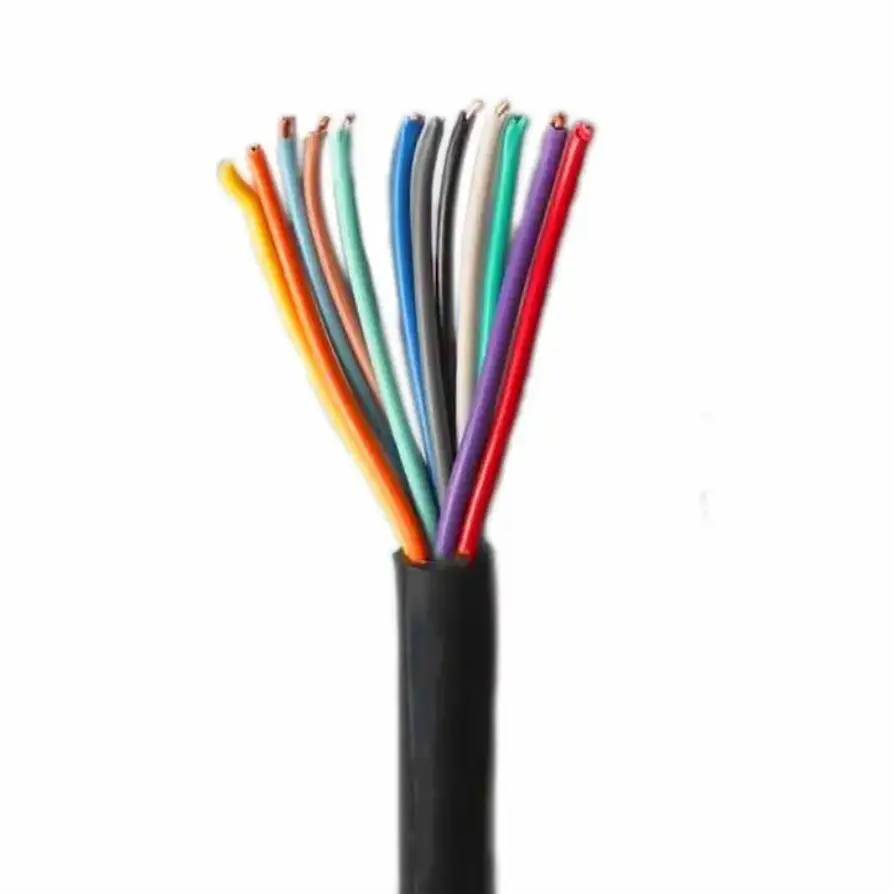

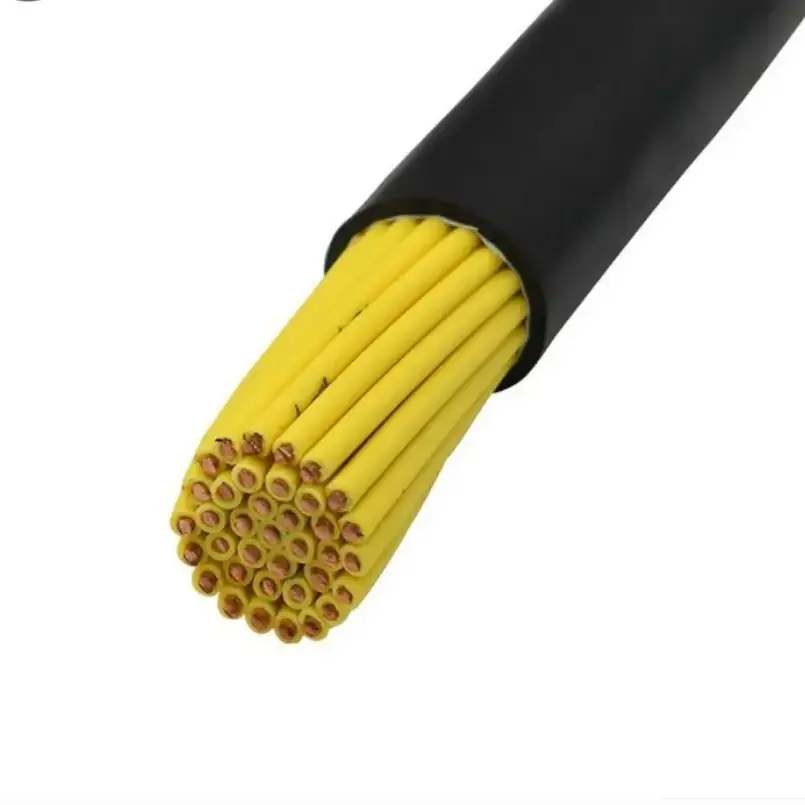

Daugiasluoksnis lankstus varinis laidininkas

Kabeliui naudojama kelių gijų vario laidininko konstrukcija, o ne vientisas laidininkas. Mažesnės atskiros laidininkų gijos suteikia daugiau lankstumo, o tai naudinga vedžiojant valdymo kabelius per spintas, vamzdžius, įrangos gaubtus ir kitas vietas, kur instaliacija yra ribota.

PVC izoliacija ir apvalkalas

PVC naudojamas izoliacijai ir išoriniam apsauginiam sluoksniui. Izoliacijos storis skiriasi priklausomai nuo vardinio laidininko skerspjūvio, o atitinkamos vertės nurodytos techninėje lentelėje. Pasirinkta izoliacinė konstrukcija užtikrina elektros atskyrimą ir apsaugą valdymo ir stebėjimo grandinėms normalios eksploatacijos metu.

Antipireno kabelio konstrukcija

Antipireninė PVC medžiaga skirta sumažinti liepsnos plitimą išilgai kabelio, kai ją veikia uždegimo šaltinis. Antipireno savybės turėtų būti vertinamos pagal taikomas kabelio specifikacijas ir bandymo reikalavimus, o ne traktuojamos kaip atsparumas ugniai.

Kodėl valdymo laiduose svarbi lanksti konstrukcija

Varinis PVC antipireninis lankstus valdymo kabelis sujungia kelių gijų laidininko struktūrą su PVC izoliacija ir apvalkalu, todėl jis tinka valdymo laidams, kur svarbus maršruto lankstumas. Konstrukcija gali supaprastinti kabelių išdėstymą valdymo spintose ir aplink įrangos komponentus, palyginti su mažiau lanksčia kabelių konstrukcija.

Projektams, kuriuose dalyvauja kelios valdymo grandinės, turimos šerdies konfigūracijos leidžia pasirinkti kabelį pagal reikalingų signalų arba valdymo funkcijų skaičių. Laidininko skerspjūvis turėtų būti nustatomas pagal elektros grandinės reikalavimus, o ne vien tik šerdies kiekį.

Įrenginiams, kuriems taikomi priešgaisrinės saugos reikalavimai, antipireno charakteristika gali būti vertinama kartu su įrengimo aplinka, kabelių grupavimu, maršruto metodu ir taikomu projekto standartu. Šie veiksniai turi būti patvirtinti prieš galutinį specifikacijos pasirinkimą.

Taikymo scenarijai

Priešgaisrinės sistemos

Naudojamas valdymo ir signalų grandinėms priešgaisrinėse valdymo spintose, priešgaisrinės signalizacijos jungčių įrangoje ir susijusiose mechaninėse sistemose, pvz., dūmų išmetimo įrangoje.

Energijos ir energijos įranga

Tinka valdymo spintoms, su generatoriumi susijusioms valdymo grandinėms, elektros paskirstymo patalpų įrangai ir kitoms žemos įtampos valdymo programoms, kur reikia lanksčių laidų.

Metalurgijos ir pramonės gamyba

Gali būti naudojamas automatinio valdymo sistemose gamybos linijose, įrangos valdymo spintose ir signalų grandinėse pramoninėje aplinkoje. Renkantis reikia atsižvelgti į aplinkos temperatūrą ir alyvos, drėgmės ar cheminių medžiagų poveikį.

Pastatų mechaninės ir elektros sistemos

Taikoma centrinės oro kondicionavimo įrangos, pastatų mechaninių ir elektros sistemų, požeminės įrangos patalpų ir kitų pastato paslaugų įrenginių valdymo laidams.

Bendroji pramoninė automatika

Naudojamas valdymo spintelėse, automatizuotoje gamybos įrangoje, mechaninėje įrangoje ir kitose pramoninėse sistemose, kur keli valdymo ar stebėjimo signalai turi būti nukreipti per uždaras įrengimo erdves.

Kokybės ir specifikacijų patikrinimas

Valdymo kabelio kokybės patikra turėtų būti sutelkta į išmatuojamą konstrukciją ir elektrinius parametrus. Laidininko skerspjūvis, didžiausias vieno laido skersmuo, PVC izoliacijos storis ir nuolatinės srovės laidininko varža gali būti patikrinta pagal sutartas specifikacijas prieš gaminant ir išsiunčiant.

Didelės apimties inžinerijos užsakymams modelis, šerdies kiekis, laidininko skerspjūvis, kabelio ilgis ir taikomi antipireno reikalavimai turėtų būti patvirtinti iš anksto. Techninė dokumentacija ir apžiūros įrašai gali būti suderinti su užsakyta specifikacija, jei to reikalauja projektas.

Specifikacijų pasirinkimo vadovas

Renkantis kabelį automatinio valdymo projektui, kartu reikia atsižvelgti į kelis parametrus:

1. Laidininko skerspjūvis: pasirinkite pagal elektros apkrovą ir valdymo grandinės reikalavimus.

2. Šerdies kiekis: suderinkite gyslų skaičių su reikiamomis valdymo ir stebėjimo funkcijomis, atsižvelgiant į papildomas šerdis, kai jų reikia projekto projekte.

3. Montavimo būdas: Patvirtinkite, ar kabelis bus nutiestas valdymo spintoje, per vamzdelį, ant kabelių lovelio ar tiesiai į įrangą.

4. Antipireno reikalavimai: patvirtinkite reikiamą antipireno klasę arba taikomą projekto bandymo standartą.

5. Aplinkos sąlygos: Atsižvelkite į aplinkos temperatūrą, drėgmę, alyvą, chemines medžiagas, mechaninį judėjimą ir laisvą lenkimo erdvę.

6. Pristatymo reikalavimai: prieš masinę gamybą patvirtinkite kabelio ilgį, pakuotę, ženklinimą, dokumentus ir visus tikrinimo reikalavimus.

DUK

1. Ar šis varinis PVC antipireninis lankstus valdymo kabelis pasižymi antipirenu?

Taip. Kabeliui naudojama antipireninė PVC izoliacija ir apvalkalo medžiagos, skirtos apriboti liepsnos plitimą. Tikslios antipireno savybės turi būti patvirtintos pagal nurodytą kabelio konstrukciją ir taikomus bandymo reikalavimus.

2. Kodėl laidas tinka siaurose valdymo spintose?

Daugiagyslė laidininko struktūra suteikia didesnį lankstumą nei to paties vardinio skerspjūvio vientisas laidininkas. Tai gali palengvinti maršruto nustatymą ir užbaigimą ten, kur yra ribota įdiegimo vieta.

3. Kokie skerspjūviai ir šerdies kiekiai galimi?

Išvardinti skerspjūviai yra 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² ir 6 mm². Rekomenduojami branduolių kiekiai yra 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ir 61 šerdis. Individualūs šerdies kiekiai gali būti aptariami pagal projekto reikalavimus.

4. Ar kabelį galima pritaikyti specialiam šerdies kiekiui ar ilgiui?

Taip. Individualūs gyslų kiekiai ir kabelių ilgiai gali būti aptariami pagal projekto specifikaciją. Prieš gaminant reikia patvirtinti laidininko skerspjūvį, montavimo sąlygas, antipireno reikalavimus ir reikiamus dokumentus.

5. Kur dažniausiai naudojamas šio tipo kabelis?

Tipiškos taikymo sritys yra priešgaisrinės valdymo spintos, maitinimo ir energijos įranga, metalurgijos gamybos linijos, pastatų mechaninės ir elektros sistemos, automatizuota gamybos įranga ir pramoninės valdymo spintos.

6. Kokia informacija reikalinga citatai?

Pateikite reikiamą modelį, laidininko skerspjūvį, šerdies kiekį, kabelio ilgį, montavimo aplinką ir taikomus antipireno reikalavimus. Taip pat gali būti pateikti projekto brėžiniai arba techninės specifikacijos, kad būtų galima patikrinti kabelio konstrukciją prieš pateikiant citatą ir gaminant.
