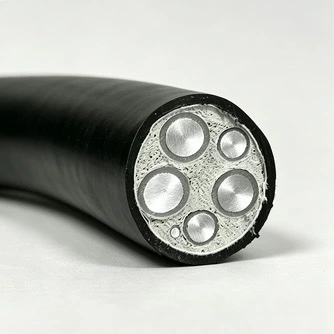

Aliuminio PVC FR žemos įtampos maitinimo kabelis naudoja didelio grynumo aliuminio laidininkus kartu su ugniai atsparia PVC izoliacija ir išoriniu apvalkalu. Jis pasižymi išskirtiniu sąnaudų našumu ir yra tinkamiausias pirkimo išlaidų valdymo kabelis.
Aliuminio PVC FR žemos įtampos maitinimo kabelis gaminamas griežtai laikantis nacionalinių standartų ir IEC specifikacijų.
Gamykla gali pateikti gamyklos priėmimo sertifikatus, trečiųjų šalių tipo bandymų ataskaitas ir elektros charakteristikų bandymų ataskaitas. Galimos versijos anglų kalba, skirtos pritaikyti užsienio muitinės formalumams ir projektų priėmimui.
Galimas visiškas kiekvienos laidų partijos atsekamumas. Tai padeda užsienio pirkėjams sklandžiai atlikti vietinius projektų auditus ir išvengti projekto sustabdymo rizikos, kurią sukelia trūkstamos kvalifikacijos.
|
Nominalus skerspjūvis (mm²) |
Izoliacijos storis (mm) |
Apvalkalo storis (mm) |
Apytikslis išorinis kabelio skersmuo (mm) |
Laidininko nuolatinės srovės varža (Ω/km)Al |
Bandymo įtampa (kV/5min) |
Tvirtumas ore (A)-Al |
Patvarumas tiesiogiai užkastame dirvožemyje(A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kabelis naudoja antipireną modifikuotą PVC medžiagą. Jis pasižymi savaime gesinančia savybe, kai yra veikiamas atviros liepsnos, veiksmingai stabdo ugnies plitimą ir sumažina gaisro plitimo riziką.
Visiems baigtiems kabeliams atliekamas maitinimo dažnio atsparumo įtampai ir izoliacijos varžos bandymas. Izoliacijos sluoksnis užtikrina stabilų veikimą ir atsparus gedimams bei elektros nuotėkiams.
Laidininkai gali atlaikyti trumpalaikę aukštą temperatūrą esant trumpojo jungimo sąlygoms, todėl efektyviai sumažėja kabelio užsidegimo pavojus.
Apvalkalas yra atsparus rūgštims, šarmams ir drėgmei. Jis prisitaiko prie tokių scenarijų, kaip kabelių tranšėjos ir lauko viršūnių klojimas, kad būtų užtikrintas saugus energijos tiekimas ilgalaikio veikimo metu.
Aplinkos temperatūra klojimo metu turi būti ne žemesnė nei 0 ℃. Laikykite kabelius šiltai statydami žemoje temperatūroje, kad išvengtumėte apvalkalo trapumo ir įtrūkimų.
Mažiausias kabelio lenkimo spindulys turi būti ne mažesnis kaip 10 kartų didesnis už išorinį kabelio skersmenį. Statydami traukdami ir klodami stenkitės nebraižyti išorinio apvalkalo aštriais daiktais.
Tinka stacionariai kloti scenarijus: vidaus kabelių loveliai, kabelių tranšėjos, išorinė instaliacija virš galvos ir švelnus tiesioginis užkasimas. Netaikoma ilgalaikiam panardinimui po vandeniu.
Aliuminio laidininkai turi būti užspaudžiami standartinės konstrukcijos gnybtais, kad sumažėtų jungčių kontakto varža ir sujungimų perkaitimo rizika.
Kabelis turi lengvą bendrą svorį. Palyginti su variniais laidais, jis sumažina transportavimo ir montavimo naštą bei taupo logistikos ir darbo sąnaudas.
Aliuminio PVC FR žemos įtampos maitinimo kabelis naudoja visiškai naujas ugniai atsparias PVC žaliavas be perdirbtų atliekų priemaišų.
Esant standartinėms darbo sąlygoms ir standartizuotam klojimui, suprojektuotas kabelio tarnavimo laikas gali siekti daugiau nei 20 metų.
Aukštos kokybės PVC izoliacija yra atspari senėjimui ir UV spinduliams, atspari įtrūkimams ir susmulkinimui ilgalaikio naudojimo lauke metu.
Laidininkas pasižymi puikiu atsparumu elektrocheminei korozijai, užtikrina ilgalaikį stabilų maitinimo šaltinį tinkamai eksploatuojant ir prižiūrint, taip sumažinant būsimos linijos keitimo išlaidas.
Išlaikomos didelės atsargos pagal įprastines specifikacijas ir stabilų užsakymo atlikimo laiką. Prioritetinė gamyba gali būti organizuojama skubiems inžineriniams projektams.
Palaikomas individualus kabelio žymėjimas, individuali išorinė pakuotė ir pjaustymo paslauga.
Pakartotinis gatavų gaminių patikrinimas baigiamas prieš išsiuntimą, kad būtų sumažinta neatitinkančių prekių nutekėjimo tikimybė.
Kartu su užsakymais gali būti pateikiami pakuočių sąrašai ir pilnas anglų kalbos testo dokumentų rinkinys.
Nuolatinė techninė pagalba pasiekiama po išsiuntimo. Internetiniai atsakymai, apimantys kabelių parinkimo, klojimo ir montavimo klausimus, padeda sklandžiai įgyvendinti projektus užsienyje.
A: Aliuminio PVC FR žemos įtampos maitinimo kabelio bendras svoris yra mažesnis nei daugelio panašių varinių laidų konstrukcijų, todėl transportavimas, tvarkymas ir kabelio montavimas gali būti lengvesnis. Aliuminis taip pat paprastai turi mažesnes medžiagų sąnaudas nei varis, o tai gali būti aktualu ilgiems kabeliams ir didesniems projekto kiekiams. Renkantis galutinį laidininką reikia atsižvelgti į srovės galingumą, įtampos kritimą, kabelio ilgį, montavimo būdą ir bendrą projekto kainą.
A: Izoliacija ir apvalkalas naudoja antipireną PVC medžiagas. Kai medžiaga veikiama išorinės liepsnos, ji turi apriboti liepsnos plitimą ir palaikyti savaiminį užgesimą pašalinus liepsnos šaltinį. Norint patikrinti izoliacijos sistemos būklę, gataviems kabeliams gali būti atliekami galios dažnio atsparumo įtampai ir izoliacijos atsparumo bandymai. Apsauga nuo trumpojo jungimo taip pat priklauso nuo laidininko dydžio, grandinės apsaugos ir faktinių įrengimo sąlygų.
A: Rekomenduojama klojimo aplinkos temperatūra paprastai neturi būti žemesnė nei 0 ℃. Jei reikia montuoti žemesnėje temperatūroje, pagal taikomą tvarką reikia imtis atitinkamos šilumos izoliacijos ar kitų įrengimo priemonių. Mažiausias lenkimo spindulys yra bent 10 kartų didesnis už išorinį kabelio skersmenį. Montuojant reikia vengti aštrių daiktų ir per didelės traukimo jėgos. Priklausomai nuo konstrukcijos ir vietos sąlygų, kabelis gali būti montuojamas kabelių loveliuose, kabelių tranšėjose, viršutinėse sistemose arba tam tikrose tiesioginio įkasimo vietose. Reikėtų vengti ilgalaikio panardinimo po vandeniu. Aliuminio ir laidininko jungtyse turi būti naudojami suderinami gnybtai ir tinkami užspaudimo metodai, kad būtų galima kontroliuoti kontakto varžą ir jungties temperatūrą.
A: Pateiktoje specifikacijoje nurodytas ilgesnis nei 20 metų eksploatavimo laikas standartizuotomis klojimo ir eksploatavimo sąlygomis. Pirminės ugniai atsparios PVC medžiagos užtikrina atsparumą įprastam senėjimui ir išoriniam poveikiui. Faktinis tarnavimo laikas priklauso nuo tokių veiksnių kaip ultravioletinis poveikis, temperatūros svyravimai, drėgmė, mechaninis įtempis ir montavimo kokybė. Jei naudojamas nuolat lauke, prieš montuojant reikia patikrinti apvalkalo konstrukciją ir aplinkos sąlygas.
A: Taikoma specifikacija gali būti pagaminta pagal atitinkamus nacionalinius ir IEC reikalavimus, nurodytus projektui. Gamyklos apžiūros įrašai ir elektros bandymų ataskaitos gali būti pateikiamos pagal užsakytą specifikaciją. Techniniai dokumentai anglų kalba taip pat gali būti paruošti užsienio projektų peržiūrai, kai to reikia. Jei projektui reikia specialių sertifikatų, trečiųjų šalių ataskaitų ar kitų atitikties dokumentų, šie reikalavimai turi būti patvirtinti prieš gaminant.
A: Kabelio žymėjimas, išorinė pakuotė ir pjaustymo reikalavimai gali būti išdėstyti pagal užsakymo specifikaciją. Mėginių kiekiai gali būti aptariami atskirai nuo įprastų gamybos užsakymų, o didesni kiekiai gali būti suplanuoti pagal reikiamą specifikaciją ir gamybos pajėgumus. Esant skubiems poreikiams, kabelio modelis, kiekis ir pageidaujama pristatymo data turėtų būti patvirtinti iš anksto, kad būtų galima patikrinti gamybos grafiką.
A: „Qiancheng Cable“ gali pateikti techninę informaciją, apimančią kabelių specifikacijas, montavimo būdus, klojimo sąlygas ir gnybtų jungtis. Užsakymams užsienyje prieš išsiuntimą galima peržiūrėti gaminio dokumentus, pakuotės reikalavimus ir specifikacijų informaciją. Taip pat gali būti pateiktos techninės gairės su įrengimu susijusiems klausimams, atsižvelgiant į faktinį kabelio modelį ir taikymo sąlygas.
A: PVC išorinis apvalkalas užtikrina atsparumą drėgmei ir silpnų rūgščių ar silpnų šarmų poveikiui. Tikrasis tinkamumas priklauso nuo korozinės terpės koncentracijos, poveikio trukmės, temperatūros ir įrengimo aplinkos. Kabelių tranšėjose arba lauko vietose, kuriose yra nuolatinė drėgmė, taip pat reikėtų atsižvelgti į drenažą ir mechaninę apsaugą. Jei dirvožemyje yra stipri rūgščių-šarmų korozija, papildomai apsaugai galima naudoti papildomą apsauginę movą arba vamzdelį.
