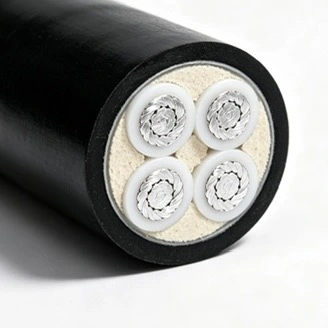

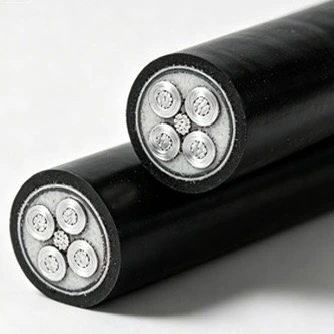

Qiancheng aliuminio XLPE FR ugniai atsparus žemos įtampos maitinimo kabelis yra skirtas žemos įtampos elektros paskirstymui, kai kartu reikia atsižvelgti į atsparumą ugniai, antipireną ir montavimo svorį. Kabeliui naudojamas aliuminio laidininkas, XLPE izoliacija, ugniai atsparus žėručio sluoksnis ir liepsnai atsparus išorinis apvalkalas, skirtas naudoti, įskaitant pastatų elektros sistemas, kabelių tranšėjas, komunalinius tinklus ir pramonės įrenginius.
|
Nominalus laidininko skerspjūvio plotas (mm²) |
Izoliacijos storis (mm) |
Apvalkalo storis (mm) |
Apytikslis išorinis kabelio skersmuo (mm) |
Al laidininko nuolatinės srovės varža (Ω/km) |
Bandymo įtampa (kV/5 min.) |
Ampacity-Al ore (A) |
Ampacity-Al tiesiogiai užkastame dirvožemyje (A) |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Laidininkas naudoja aliuminį kaip srovę nešančią medžiagą. Palyginti su lygiavertės elektros konstrukcijos variniu laidininku, aliuminis gali sumažinti kabelio masę, o tai gali būti aktualu ilgiems kabeliams, kabelių lovelių apkrovimui ir montavimo darbams. Laidininko skerspjūvis turi būti parenkamas atsižvelgiant į srovės pralaidumą, įtampos kritimą, montavimo sąlygas ir taikomą elektros standartą.
Kryžminis polietilenas yra pagrindinė elektros izoliacija aplink laidininką. Palyginti su įprastine PVC izoliacija, XLPE paprastai pasirenkama dėl aukštesnės leistinos darbinės temperatūros ir atsparumo terminiam senėjimui. Faktinė darbo temperatūra, trumpojo jungimo sąlygos ir aptarnavimo aplinka turi atitikti taikomą gaminio specifikaciją ir montavimo standartą.
Žėručio pagrindu pagamintas ugniai atsparus sluoksnis yra įtrauktas į kabelio konstrukciją, kad padėtų išlaikyti izoliaciją ir grandinės vientisumą, kai yra veikiamos nustatytos gaisro sąlygos. Atsparumas ugniai ir antipirenas yra atskiros eksploatacinės savybės, todėl reikiamas bandymo metodas, trukmė ir priimtinumo kriterijai turi būti patvirtinti pagal projekto specifikaciją ir turimus bandymo dokumentus.
Išorinis apvalkalas suteikia mechaninę apsaugą ir prisideda prie antipireno savybių. Jo tinkamumas montuoti lauke ar tranšėjoje priklauso nuo nurodyto apvalkalo mišinio, ultravioletinių spindulių poveikio, drėgmės, temperatūros ir mechaninių sąlygų. Kai kabelis yra veikiamas stipraus aplinkos ar mechaninio įtempimo, reikia atsižvelgti į įrengimo apsaugą.
Aliuminis XLPE FR ugniai atsparus žemos įtampos maitinimo kabelis sujungia aliuminio laidą su XLPE izoliacija, ugniai atspariu sluoksniu ir antipirenu apvalkalu. Ši konstrukcija leidžia projekto elektrinius, šiluminius ir gaisro reikalavimus nagrinėti atskirai, o ne pasikliauti viena medžiaga.
Ugniai atspari konstrukcija yra skirta palaikyti grandinės tęstinumą nurodytomis ugnies bandymo sąlygomis. Patikrinta trukmė ir temperatūra turėtų būti paimti iš atitinkamos bandymo ataskaitos, o ne traktuoti kaip bendra veikimo garantija kiekvienam gaisro scenarijui.
Ugniai atsparumas yra susijęs su kabelio konstrukcijos gebėjimu apriboti liepsnos plitimą pagal apibrėžtą bandymą. Tai skiriasi nuo atsparumo ugniai, susijusio su grandinės vientisumo palaikymu tam tikrą laikotarpį esant nurodytoms gaisro sąlygoms. Kad projektas būtų priimtas, abu reikalavimai turėtų būti patikrinti pagal taikomus standartus ir bandymo dokumentus.

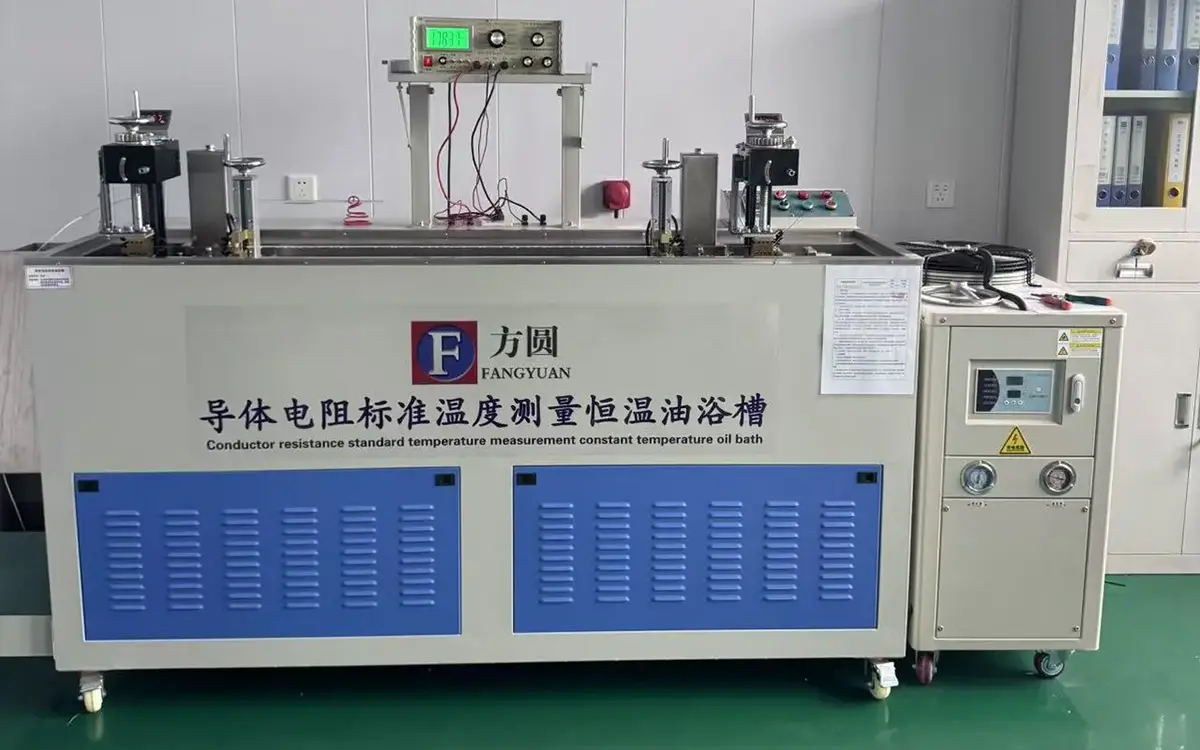

XLPE izoliacija atskiria laidą nuo išorinių apsauginių sluoksnių ir užtikrina elektros izoliaciją normalios eksploatacijos metu. Baigto kabelio patikrinimas gali apimti matmenų patikrinimus, laidininko varžą, su izoliacija susijusius bandymus ir atsparumo įtampai bandymus pagal užsakytą specifikaciją ir taikomus bandymo reikalavimus.

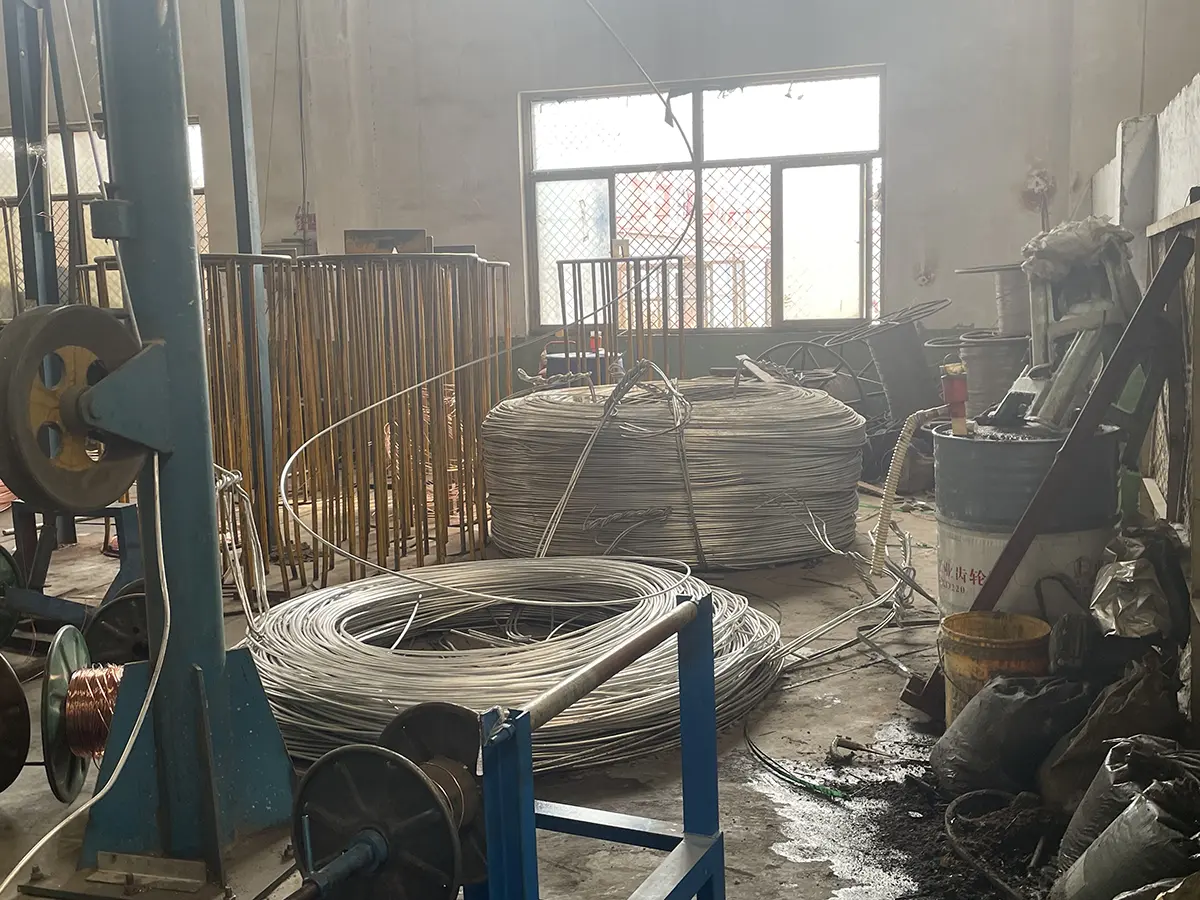

Prieš gaminant kabelį, reikia patikrinti aliuminio laidininko medžiagos elektrines ir matmenų savybes. Gamybos įrašai ir gatavų kabelių bandymų rezultatai sudaro pagrindą partijos atsekamumui. Jei reikalaujama pagal projekto sutartį, gamyklos patikrinimas arba trečiosios šalies mėginių ėmimas gali būti organizuojamas pagal sutartą patikrinimo apimtį.
Renkantis kabelį reikia atsižvelgti į apkrovos srovę, montavimo būdą, aplinkos temperatūrą, kabelių grupavimą, įtampos kritimą ir trumpojo jungimo sąlygas. Lentelėje pateiktos talpos reikšmės yra išvardytų konfigūracijų atskaitos duomenys; galutinis laidininko dydis turi būti patvirtintas taikant projekto standarto reikalaujamą skaičiavimo metodą ir pataisos koeficientus.
Kabeliams su PVC izoliacija, PVC apvalkalu arba behalogeniniu antipirenu apvalkalu montavimo aplinkos temperatūra turi būti ne žemesnė kaip 0 ℃. Žemos temperatūros montavimas turėtų būti atliekamas tik tada, kai tai leidžia kabelio konstrukcijos ir montavimo tvarka.
|
Prekė |
Viengyslis kabelis |
|
Daugiagyslis kabelis |
|
|
|
Nešarvuotas |
Šarvuoti |
Nešarvuotas |
Šarvuoti |
|
Minimalus lenkimo spindulys montavimo metu |
20D |
15D |
15D |
12D |
|
Minimalus lenkimo spindulys šalia jungčių dėžučių ir gnybtų (lenkimas turi būti atidžiai kontroliuojamas, pvz., formuojant kreipiamąsias plokštes) |
15D |
12D |
12D |
10D |
Po kabelio tiesimo 15 minučių turi būti atliekamas atsparumo įtampai bandymas esant 3,5 kV bandomajai įtampai.
Aliuminio XLPE FR ugniai atsparus žemos įtampos maitinimo kabelis gali būti naudojamas žemos įtampos priešgaisriniam elektros paskirstymui ligoninėse, mokyklose, komerciniuose pastatuose, pramoniniuose objektuose, komunalinių vamzdynų tinkluose ir panašiuose projektuose. Pasirinkimas turi būti pagrįstas reikiama apkrova, įtampa, montavimo būdu, aplinkos sąlygomis ir ugniai atspariais reikalavimais.
Tinka žemos įtampos maitinimo grandinėms, sumontuotoms vidaus kabelių loveliuose, kur gaisro charakteristikos yra projekto specifikacijos dalis. Montuojant reikia atsižvelgti į kabelių atramų tarpus, grupavimą ir šilumos išsklaidymą.
Kabelis gali būti naudojamas išoriniam montavimui ir kabelių tranšėjoms, kai yra tinkamos apvalkalo konstrukcijos ir aplinkos sąlygos. Prieš montuojant reikia įvertinti UV poveikį, drėgmę, temperatūros pokyčius ir mechaninę apsaugą.
Lengvas tiesioginis užkasimas gali būti svarstomas, jei tai leidžia kabelio konstrukcijos ir projekto reikalavimai. Prieš patvirtinant įrengimo būdą, reikia įvertinti dirvožemio sąlygas, drėgmę, koroziją, įkasimo gylį ir mechaninę apsaugą.
Ilgalaikis povandeninis klojimas po vandeniu draudžiamas. Vietose, kuriose yra nuolatinis vandens poveikis, didelis cheminis užterštumas, išskirtinė mechaninė apkrova ar kitos ypatingos sąlygos, reikia pasirinkti specialiai tokioms sąlygoms pritaikytą kabelio konstrukciją.
Qiancheng tvarko kabelių gamybos ir gatavo produkto bandymų gamybos ir tikrinimo įrašus. Atsižvelgiant į gaminio konfigūraciją ir projekto reikalavimus, dokumentai gali apimti gaminio specifikacijas, gamyklinių bandymų įrašus, atsparumo įtampai bandymų rezultatus, ugnies bandymo ataskaitas ir partijos atsekamumo informaciją.
Eksporto projektams klientai gali iš anksto pateikti reikiamą laidininko dydį, kabelio ilgį, montavimo būdą, ugniai atsparius reikalavimus ir taikomus standartus. Ši informacija padeda nustatyti tinkamą kabelio konstrukciją ir dokumentų paketą prieš gaminant.
Klientų apsilankymai gamykloje, sutartos tikrinimo procedūros ir nepriklausomas trečiosios šalies mėginių ėmimas gali būti organizuojami, kai to reikalaujama pagal sutartį. Taip pat galima aptarti ilgio pjovimą ir paviršiaus žymėjimą pagal užsakymo specifikaciją.
A: Aliuminis sumažina laidininko masę, palyginti su variu, esant panašioms elektros projektavimo sąlygoms. Faktinis kabelio svorio ir kainos skirtumas priklauso nuo laidininko dydžio, kabelio konstrukcijos, montavimo būdo ir projekto reikalavimų. Laidininko dydis neturėtų būti pagrįstas vien svoriu.
A: Žėručio sluoksnis veikia kaip ugniai atsparus barjeras aplink laidininką. Atlikus kvalifikuotą ugnies bandymą, jis padeda išlaikyti elektros izoliaciją ir grandinės vientisumą nurodytą bandymo trukmę. Patikrintas veikimas turėtų būti paimtas iš atitinkamos bandymo ataskaitos.
A: XLPE dažniausiai pasirenkamas ten, kur reikalinga aukštesnė darbinė temperatūra ir atsparumas terminiam senėjimui. Tinkama izoliacijos sistema vis tiek priklauso nuo įtampos lygio, aplinkos sąlygų, montavimo būdo ir taikomo standarto.
A: Renkantis reikia atsižvelgti į apkrovos srovę, montavimo būdą, aplinkos temperatūrą, grupavimą, įtampos kritimą ir trumpojo jungimo sąlygas. Specifikacijų lentelėje nurodytos talpos vertės turėtų būti naudojamos kartu su taikomais projektiniais skaičiavimais ir pataisos koeficientais.
A: Montavimo metu minimalus lenkimo spindulys yra 20D nešarvuotam viengysliui kabeliui, 15D šarvuotam viengysliui kabeliui, 15D nešarvuotam daugiagysliui kabeliui ir 12D šarvuotam daugiagysliui kabeliui. Prie jungčių dėžučių ir gnybtų nurodytos reikšmės yra atitinkamai 15D, 12D, 12D ir 10D.
A: Pagal pateiktus montavimo reikalavimus, 15 minučių paklojus 3,5 kV įtampa, turi būti atliktas atsparumo įtampai bandymas. Tikroji bandymo procedūra turi atitikti galiojančias projekto specifikacijas ir saugos reikalavimus.
A: Jei aplinkos ir įrengimo sąlygos yra tinkamos, gali būti svarstomas išorinis įrengimas, kabelių tranšėjos įrengimas ir lengvas tiesioginis užkasimas. Ilgalaikis panardinimas po vandeniu draudžiamas. Prieš montuojant reikia įvertinti UV poveikį, drėgmę, dirvožemio sąlygas ir mechaninę apsaugą.
A: Priklausomai nuo gaminio konfigūracijos ir sutarties, galimi dokumentai gali apimti gaminio specifikacijas, gamyklinių bandymų įrašus, atsparumo įtampai bandymų rezultatus, ugnies bandymo ataskaitas ir partijos atsekamumo įrašus. Reikalingi dokumentai turi būti patvirtinti prieš gaminant.
