Kasybos lankstus ekranuotas guminis kabelis

Modeliai: MYP, MYPT.

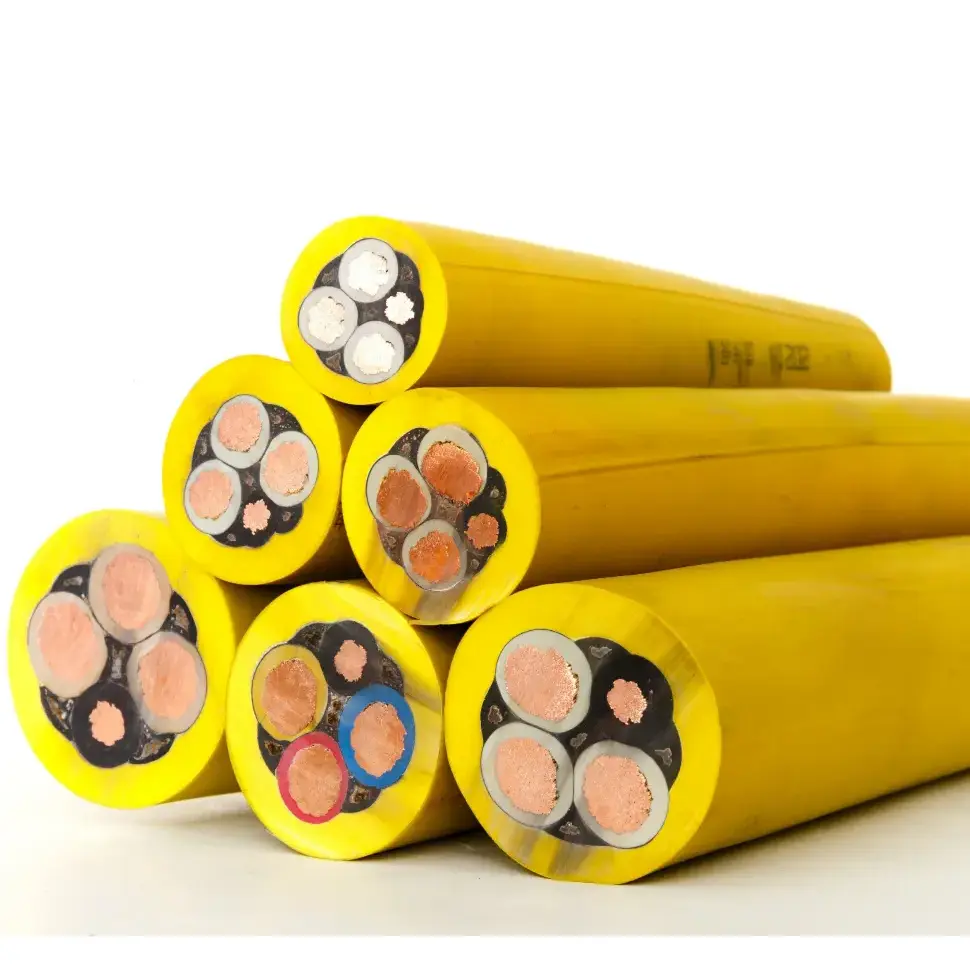

Mining Flexible Shielded Rubber Cable yra lankstus kabelis su guminiu apvalkalu, skirtas mobiliai elektros įrangai, naudojamai požeminėje kasyboje. Pateiktoje gaminio specifikacijoje nurodyta MT/T 818.7-2009, joje yra daugiagyslis varinis laidininkas, specialios paskirties guminė izoliacija, varine viela pintas ekranavimas ir didelio stiprumo guminis apvalkalas. Konstrukcija skirta pakartotiniam lenkimui, tempimui, sukimui ir dulkių, drėgmės ir mechaninio kontakto poveikiui.

Gaminio specifikacijų ir techninių parametrų lentelė

Pagrindinės konstrukcijos ypatybės

1. Lankstus varinis laidininkas

Kabeliui naudojamas daugiasluoksnis didelio grynumo deguonies neturintis varinis laidininkas. Palyginti su standžiąja laidininko konstrukcija, suvyta konstrukcija geriau pritaikyta mobiliesiems įrenginiams, kur kabelis pakartotinai lenkiamas, judinamas ar sukamas įrangos veikimo metu.

2. Guminė izoliacija ir apsauginis apvalkalas

Izoliaciniam sluoksniui nurodyta specialios paskirties guma, o išorinis apvalkalas apibūdinamas kaip atsparus dilimui, alyvai, atsparus tempimui ir smūgiams. Šios medžiagos charakteristikos yra svarbios požeminėms trasoms, kuriose kabelis gali liestis su įranga, anglies dulkėmis, drėgme ar hidrauline alyva.

3. Varine viela pintas skydas

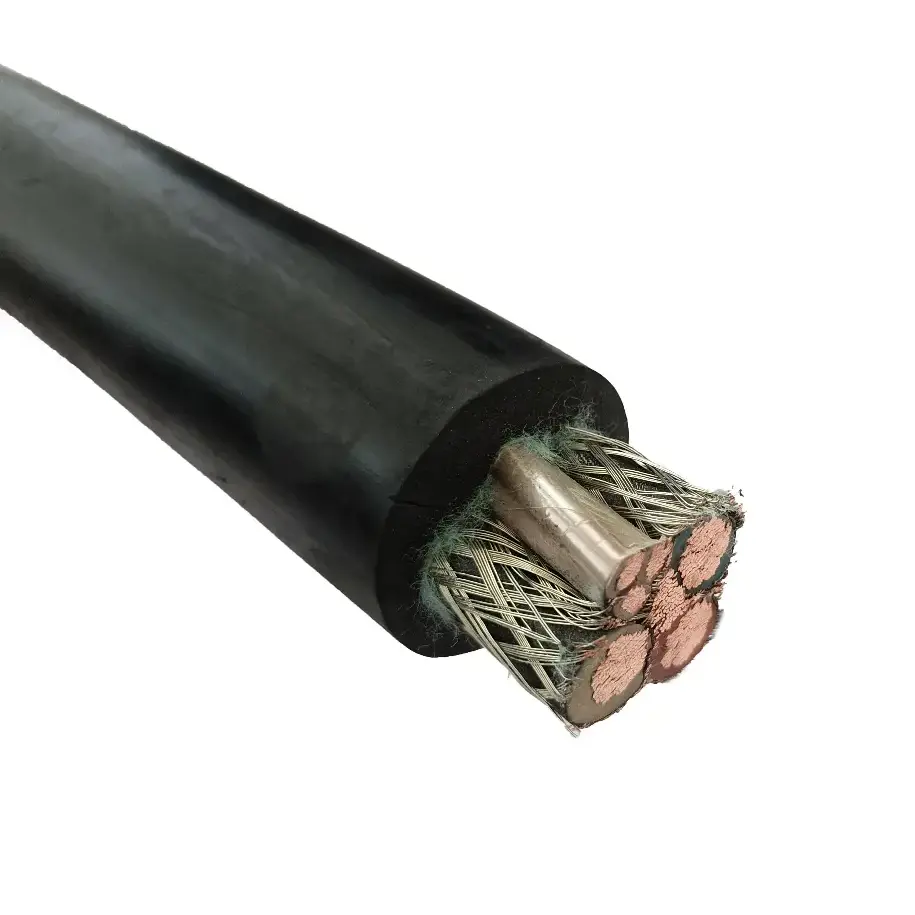

Pateiktoje specifikacijoje nurodytas varine viela pintas ekranas, kurio ekranavimo aprėptis yra ne mažesnė kaip 85%. Metalinis ekranas gali sumažinti elektromagnetinį ryšį tarp kabelio ir šalia esančios elektros įrangos, nors tikrasis ekranavimo efektas taip pat priklauso nuo kabelio įrengimo, ekrano užbaigimo ir įžeminimo.

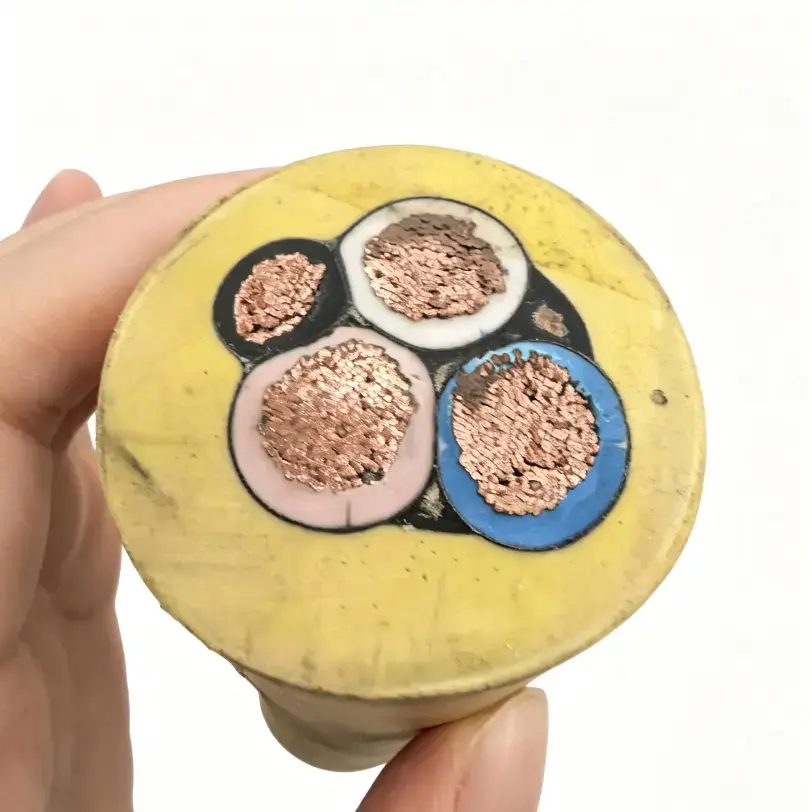

4. Kombinuotos galios ir valdymo šerdys

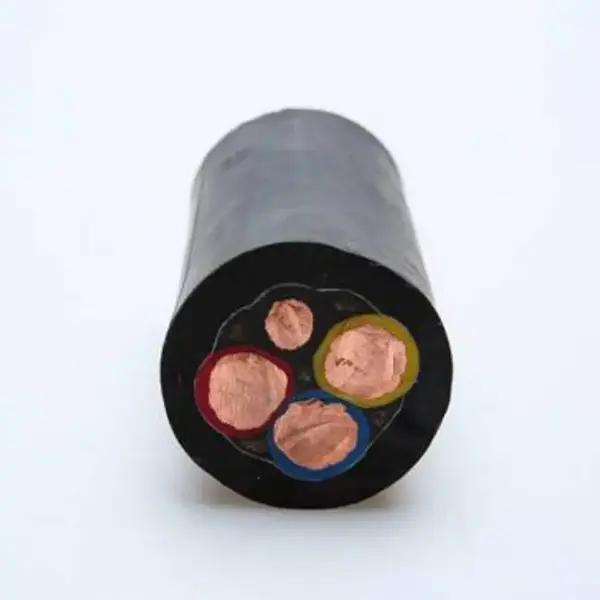

Konstrukcijoje gali būti maitinimo ir valdymo šerdys tame pačiame kabelio mazge. Šis išdėstymas yra naudingas, kai mobiliajai kasybos įrangai reikia elektros energijos ir susijusių valdymo jungčių, atsižvelgiant į įrangos grandinės konfigūraciją.

Paraiškos sąlygos

Kasybos lankstus ekranuotas guminis kabelis skirtas požeminei mobiliai įrangai, kurioje elektrinė apkrova derinama su pakartotiniu mechaniniu judėjimu. Tikslus modelis turi būti parinktas pagal vardinę įtampą, laidininko skerspjūvį, gyslų išdėstymą, kabelio ilgį, judėjimo modelį ir aplinkos sąlygas.

1. Visiškai mechanizuota kasybos įranga

Lanksti konstrukcija gali būti naudojama mobiliai įrangai, veikiančiai palei mechanizuotus kasybos paviršius, kur kabelio judėjimas ir pakartotinis lenkimas yra įprasto darbo dalis. Laidininko dydis ir šerdies konfigūracija turi atitikti įrangos elektros reikalavimus.

2. Požeminių kelių įranga

Mobiliajai įrangai, veikiančiai požeminiuose keliuose, gali prireikti kabelio, atsparaus tempimui, smūgiams ir trinčiai. Nustatant tinkamą kabelio konstrukciją, reikia atsižvelgti į įrangos tipą, įrengimo maršrutą ir turimą atstumą.

3. Sritys su elektromagnetiniais trukdžiais

Kai šalia valdymo ar stebėjimo grandinių įrengiami didelės galios varikliai, dažnio keitikliai ar kita elektros įranga, metalinis ekranavimo sluoksnis gali padėti apriboti elektromagnetinį ryšį. Teisingas ekrano sujungimas ir įžeminimas išlieka svarbiomis bendrojo įrengimo dalimis.

4. Drėgnos ir dulkėtos požeminės sąlygos

Guminė izoliacija ir išorinis apvalkalas sukuria konstrukciją, skirtą reiklioms požeminėms aplinkoms. Tikrasis tinkamumas aplinkai turėtų būti patikrintas atsižvelgiant į vandens poveikį, temperatūrą, kontaktą su alyva, mechaninę apkrovą ir specifinius kasyklos reikalavimus.

Techniniai kabelio pasirinkimo punktai

1. Nominali įtampa ir laidininko skerspjūvis

Pateiktoje specifikacijoje nurodyta vardinė įtampa 0,66/1,14 kV ir laidų skerspjūviai nuo 10 mm² iki 150 mm². Renkantis reikia atsižvelgti į įrangos apkrovą, leistiną įtampos kritimą, kabelio ilgį ir numatomas įrengimo sąlygas, o ne vien laidininko dydį.

2. Mechaninis judėjimas

Mobilioje kasybos įrangoje kabelis gali pakartotinai lenkti, suktis ir vilktis. Todėl vertinant kabelį konkrečiam įrangos išdėstymui, reikia atsižvelgti į laidininko vingiavimą, izoliaciją, apvalkalą ir montavimo spindulį.

3. Ekranavimo reikalavimai

Pateiktame gaminyje naudojamas varinės vielos pintas ekranas, kurio nurodyta aprėptis yra ≥85%. Jei kabelis yra sumontuotas šalia kintamo dažnio pavarų arba didelės galios variklių, reikia patikrinti ekranavimo išdėstymą pagal įrangos gamintojo reikalavimus ir kasyklos elektros konstrukciją.

4. Antipireno reikalavimai

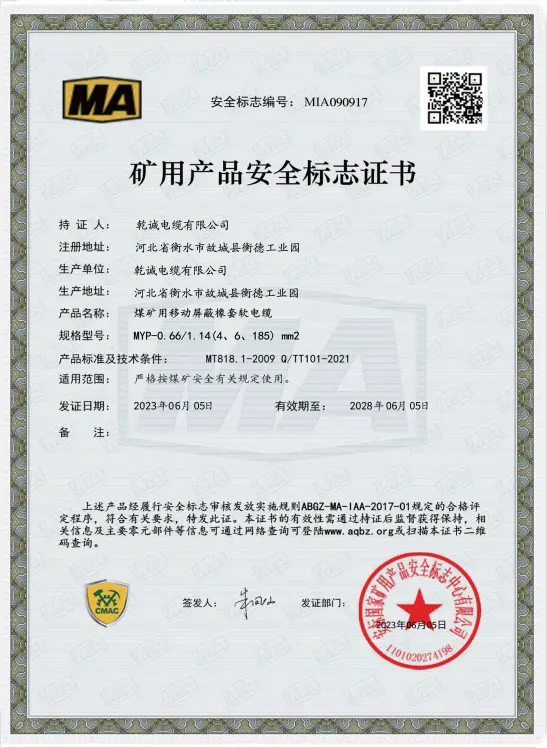

Pateiktuose techniniuose duomenyse nurodyta atitiktis MT 386 kasybos antipireno reikalavimams ir savaime užgęsta po liepsnos pašalinimo. Jei įgyvendinant projektą reikalingas konkretus kasyklų saugos sertifikatas arba papildomi bandymo dokumentai, tie reikalavimai turėtų būti patvirtinti konkrečiam kabelio modeliui prieš pirkimą.

Kokybės kontrolė ir techninė dokumentacija

Įsigyjant kasybos kabelius, techninė patikra turėtų apimti modelį, vardinę įtampą, laidininko skerspjūvį, šerdies išdėstymą, ekranavimo konstrukciją, elektros varžą ir taikomus bandymo reikalavimus. Ši informacija suteikia aiškesnį produkto pasirinkimo ir priėmimo pagrindą nei bendrieji veikimo aprašymai.

„Qiancheng“ gali pateikti gaminio specifikacijas ir pagalbinius techninius dokumentus pagal pasirinktą kabelio modelį ir projekto reikalavimus. Jei reikalingas sertifikavimas, bandymų ataskaitos ar kiti patikrinimo įrašai, taikomi dokumentai turi būti patvirtinti pasiūlymo ir užsakymo peržiūros etapu.

Ką reikia patvirtinti prieš užsakant?

1. Įranga ir pritaikymas

Nurodykite įrangos tipą, veikimo aplinką ir tai, ar kabelis bus naudojamas fiksuotam ar mobiliam darbui. Tai padeda nustatyti, ar lanksti konstrukcija ir ekranavimo išdėstymas atitinka tikrąjį įrengimą.

2. Elektros reikalavimai

Patvirtinkite vardinę įtampą, laidininko skerspjūvį, maitinimo gyslų skaičių, valdymo šerdies reikalavimus ir kabelio ilgį. Jei kabelis eina ilgiau, taip pat reikia atsižvelgti į įtampos kritimą ir laidininko varžą.

3. Mechaninės sąlygos

Informacija apie vilkimo dažnį, lenkimo kryptį, minimalų įrengimo spindulį, sąlytį su mašinomis ir galimą poveikį gali padėti nustatyti tinkamą kabelio konstrukciją.

4. Reikalavimai dokumentacijai

Prieš gamindami ar išsiųsdami patvirtinkite taikomus kasybos standartus, sertifikavimo reikalavimus, patikrinimo įrašus ir kitus techninius dokumentus, kurių reikalauja kasykla, įrangos gamintojas arba projekto specifikacija.

DUK

1 klausimas: kokios specifikacijos yra?

A: Pateiktose specifikacijose nurodyti MYP ir MYPT modeliai, kurių vardinė įtampa yra 0,66/1,14 kV, o laidų skerspjūviai nuo 10 mm² iki 150 mm². Reikalingas šerdies išdėstymas turi būti patvirtintas pagal įrangą ir grandinės konstrukciją.

2 klausimas: kokia yra ekranavimo sluoksnio funkcija?

A: Kabeliui naudojamas varine viela pintas ekranas, kurio nurodyta ekranavimo aprėptis yra ≥85%. Ekranas gali padėti sumažinti netoliese esančios elektros įrangos elektromagnetinį ryšį. Jo tikrasis efektyvumas priklauso nuo viso įrengimo, įskaitant ekrano uždarymą ir įžeminimą.

3 klausimas: ar kabelį galima naudoti mobiliajai požeminei įrangai?

A: Lankstus laidininkas ir guminė konstrukcija yra skirti mobiliesiems įrenginiams, susijusiems su pasikartojančiu lenkimu, sukimu ir tempimu. Galutinai parenkant reikia atsižvelgti į įrangos judėjimą, kabelių išvedimą, įtampą, laidininko dydį ir aplinkos sąlygas.

4 klausimas: kokie standartai nurodyti šiam kabeliui?

A: Gaminio informacijoje nurodytos MT/T 818.7-2009 kasybos kabelio specifikacijos ir MT 386 kasybos antipireno reikalavimai. Taikomi standartai ir sertifikavimo dokumentai turi būti patvirtinti pagal tikslius modelio ir projekto reikalavimus.

5 klausimas: kokios informacijos reikia citatai?

A: Pagrindinė informacija apima kabelio modelį, vardinę įtampą, laidininko skerspjūvį, šerdies konfigūraciją, reikiamą ilgį, kiekį, taikymo įrangą ir montavimo sąlygas. Taip pat turėtų būti pateikti visi su projektu susiję sertifikavimo arba patikrinimo dokumentų reikalavimai.

6 klausimas: ar su kabeliu gali būti pateikti techniniai dokumentai?

A: Techninės specifikacijos ir taikomi patvirtinamieji dokumentai gali būti pateikti pagal pasirinktą modelį ir projekto reikalavimus. Kasybos projektams reikalingi sertifikatai ir bandymų įrašai turėtų būti patvirtinti prieš užbaigiant užsakymą.
