Metalinis ekranuotas anglies kirpimo guminis kabelis

Produkto modelis: MCPT, MCPTJ.

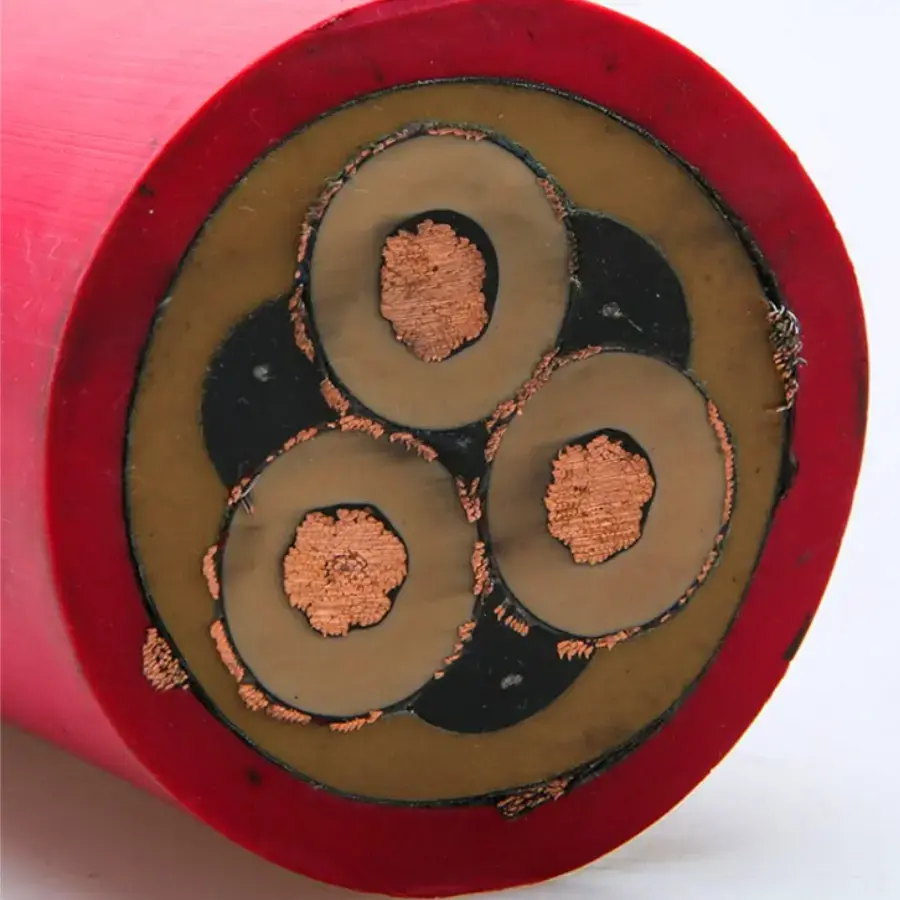

Metalinis ekranuotas anglies kirptuvo guminis kabelis yra lankstus kasybos kabelis su guminiu apvalkalu, skirtas anglies kirpimo mašinoms. Pateiktoje gaminio informacijoje yra nuoroda į MT/T 818.4-2009 ir ji apima energijos tiekimą ir valdymo signalų perdavimą požeminėse anglių kasybos srityse. Jo konstrukcijoje sujungiamas kelių krypčių alavuotas bedeguonies varinis laidininkas, speciali guminė izoliacija, varine viela pintas ekranas ir didelio stiprumo guminis išorinis apvalkalas, skirtas darbo sąlygoms, kai reikia daug kartų judėti, vilkti ir lenkti.

Gaminio specifikacijos, matmenys ir techninių parametrų lentelė

Taikymo scenarijai

1. Visiškai mechanizuoti kasybos paviršiai didelėse ir vidutinio dydžio požeminėse anglių kasyklose

Metalinis ekranuotas anglies kirptuvo guminis kabelis gali būti naudojamas maitinimo ir valdymo jungtims, susijusioms su anglies kirpimo mašinomis ir kita mobilia kasybos įranga. Jo lankstus laidininkas ir konstrukcija su guminiu apvalkalu yra skirti įrenginiams, kuriuose kabelis pakartotinai judinamas įrangos veikimo metu.

2. Didelio dujų kiekio ir sprogimams pavojingos anglies kasyklos

Požeminėms kasykloms, kurioms taikomi specifiniai dujų ar sprogimo kontrolės reikalavimai, reikia kabelių konstrukcijų, kurios atitiktų galiojančias kasybos saugos taisykles. Renkantis kabelį reikia atsižvelgti į kasyklos klasifikaciją, įrangos įtampą, antipireno reikalavimus ir sertifikatus ar bandymo dokumentus, reikalingus projektui priimti.

3. Mobilieji ryšiai tarp požeminių pastočių ir anglies kirptuvų

Jungtys tarp mobiliųjų pastočių ir anglies kirpimo įrenginių gali apimti santykinai ilgą kabelių eigą kartu su pakartotiniu tempimu, lenkimu ir sukimu. Lanksti laidininko konstrukcija skirta tokio tipo mobiliam maitinimo šaltiniui, o instaliacija turi neviršyti nurodytų mechaninių ribų.

4. Drėgnos požeminės zonos su vandens purškimu ir mechaniniu poveikiu

Vandens purslai, dulkės ir krintantys dulkės gali sukelti papildomų mechaninių ir aplinkosaugos reikalavimų kabelio apvalkalui. Nurodytas didelio stiprumo guminis apvalkalas užtikrina atsparumą nusidėvėjimui, alyvai, smūgiams ir tempimui, todėl apvalkalo būklė yra svarbi požeminių įrenginių, kuriuos veikia šios sąlygos, aspektas.

5. Anglies kasyklų rekonstrukcija ir automatizuotos kasybos sistemos

Kasybos projektuose, kuriuose naudojama kintamo dažnio įranga, stebėjimo grandinės ar kitos elektros valdymo sistemos, metalinis ekranavimo sluoksnis gali padėti sumažinti elektromagnetinių trukdžių poveikį valdymo ir signalų grandinėms. Ekranavimo išdėstymas ir valdymo šerdies konfigūracija turi būti suderinta su prijungta įranga ir įžeminimo būdu.

Išspręstos praktinės pramonės problemos

1. Elektromagnetiniai trukdžiai aplink didelės galios kasybos įrangą

Didelės galios elektros įranga gali generuoti elektromagnetinius trukdžius, kurie veikia netoliese esančias stebėjimo ir valdymo grandines. Varine viela pintas metalinis ekranas suteikia apibrėžtą ekranavimo sluoksnį, o pateiktoje specifikacijoje nurodyta, kad aprėpties koeficientas yra ≥90%. Vertinant bendrą ekranavimo veikimą, taip pat reikia atsižvelgti į kabelio įžeminimą ir įrengimo sąlygas.

2. Mechaninis įtempimas dėl pasikartojančio tempimo ir lenkimo

Įrenginio veikimo metu anglies kirpimo kabeliai yra veikiami judėjimo, dėl kurio laidininkas, izoliacija ir apvalkalas gali pakartotinai paveikti mechaninį apkrovą. Daugiagyslis lankstus varinis laidininkas ir guminė konstrukcija yra skirti tokio tipo judesiams pritaikyti. Faktinės lenkimo charakteristikos turėtų būti įvertintos taikant taikomą bandymo metodą ir įrengimo reikalavimus, o ne neparemtą fiksuoto ciklo naudojimo teiginį.

3. Ugniai atsparūs požeminės kasybos reikalavimai

Ugniai atsparios savybės yra svarbi kabelių pasirinkimo dalis požeminėse anglių kasyklose. Pateiktuose techniniuose duomenyse nurodyta antipireno klasė MT 386. Konkrečiam kasyklos projektui reikalingas saugos sertifikatas ir bandymo dokumentai turėtų būti patvirtinti, palyginti su tikruoju kabelio modeliu ir pritaikymu.

4. Apvalkalo apsauga drėgnomis ir sudėtingomis mechaninėmis sąlygomis

Vandens purslai, dulkės, smūgis į dugną ir pasikartojantis tempimas gali prisidėti prie apvalkalo susidėvėjimo dirbant po žeme. Nurodytas išorinis apvalkalas apibūdinamas kaip atsparus dilimui, alyvai, smūgiams ir atsparus tempimui, užtikrinantis kabelio konstrukcijos apsaugą atitinkamomis darbo sąlygomis.

5. Kontrolės ir stebėjimo reikalavimai

Kai kuriose kabelių konfigūracijose maitinimo šerdys sujungiamos su valdymo šerdimis, kad atitiktų kasybos įrangos elektros ir stebėjimo reikalavimus. Jei reikalingos stebėjimo ar apsaugos funkcijos, tikrasis gyslų išdėstymas ir prijungimo būdas turi būti patvirtintas su įrangos gamintoju arba elektros sistemos projektuotoju.

6. Techninių parametrų ir kasybos dokumentacijos tikrinimas

Vykdant kasybos projektus gali reikėti patikrinti kabelių standartus, elektrinius parametrus, antipireno savybes ir su sauga susijusius dokumentus. Gaminio specifikacijos, bandymų ataskaitos ir taikomi sertifikatai turi atitikti tikrąjį modelį, nominalią įtampą ir kabelio konfigūraciją, pateiktą projektui.

Išsamūs gaminio pranašumai

1. Atsekama gaminio ir patikros informacija

„Qiancheng“ gali pateikti gaminio identifikavimo ir atitinkamus gamybos ar tikrinimo dokumentus pagal projekto reikalavimus. Kasybos projektų, kuriems taikomas oficialus patikrinimas arba priėmimas, dokumentai turėtų būti patikrinti pagal faktinį kabelio modelį, specifikaciją ir gamybos partiją.

2. Valdomo kabelio konstrukcija

Laidininkas, guminė izoliacija, metalinis ekranas ir išorinis apvalkalas prisideda prie kabelio elektrinių ir mechaninių savybių. Šių gamybos etapų kontrolė padeda išlaikyti gatavą laidą, atitinkantį nurodytą konstrukciją. Elektrinės ir mechaninės apžiūros elementai gali būti išdėstyti pagal taikomus gaminio reikalavimus.

3. Mobiliajai kasybos įrangai pritaikyta konstrukcija

Kelių gijų vario laidininko, guminės izoliacijos, pinto metalinio skydo ir didelio stiprumo guminio apvalkalo derinys atitinka keletą reikalavimų, susijusių su mobilia anglies kasybos įranga. Tai apima pakartotinį judėjimą, mechaninį kontaktą, elektrinį ekranavimą ir aplinkos poveikį po žeme.

4. Kelių įtampos ir laidininkų specifikacijos

Tiekiamas gaminių asortimentas apima nuo 25 mm² iki 150 mm² laidų skerspjūvius ir 0,66/1,14 kV ir 1,9/3,3 kV vardinę įtampą. Maitinimo šerdies ir valdymo šerdies konfigūracijas galima pasirinkti pagal įrangos jungtį ir kabelio modelį. Citatos ir gamybos detalės gali būti patvirtintos pagal reikiamą įtampą, laidininko dydį, šerdies struktūrą, ilgį ir montavimo sąlygas.

5. Kasybos projektų techninė dokumentacija

Atsižvelgiant į projekto reikalavimus, techniniai dokumentai gali apimti gaminio specifikacijas, patikrinimų įrašus, bandymų ataskaitas ir taikomus kasybos saugos sertifikatus. Eksporto užsakymams ar oficialaus kasyklos priėmimo atveju reikiamas dokumentų sąrašas turi būti patvirtintas prieš gaminant, kad pateikti dokumentai atitiktų galutinę kabelio specifikaciją.

Klausimai ir atsakymai

1. Kokį standartą atitinka jūsų metalinis ekranuotas anglies kirpimo guminis kabelis?

Pateiktoje gaminio informacijoje nurodyta MT/T 818.4-2009, skirta MCPT ir MCPTJ modeliams. Taikomas standartas, sertifikavimo ir bandymo dokumentai turi būti patvirtinti pagal reikiamą įtampą ir kabelio konfigūraciją.

2. Kokie laidų dydžiai ir nominali įtampa yra?

Pateikta specifikacija apima nuo 25 mm² iki 150 mm² laidų skerspjūvius ir 0,66/1,14 kV ir 1,9/3,3 kV vardinę įtampą. Maitinimo šerdies ir valdymo šerdies derinius galima pasirinkti pagal įrangos ir grandinės reikalavimus.

3. Kur paprastai naudojamas šis kasybos kabelis?

Jis skirtas požeminei anglies gavybos įrangai ir susijusioms maitinimo ar valdymo jungtims, ypač įrenginiams, kuriuose pakartotinis tempimas, lenkimas, sukimasis, drėgmė, dulkės ir mechaninis poveikis.

4. Kokia yra metalinio ekranavimo sluoksnio funkcija?

Varine viela pintas ekranas užtikrina elektromagnetinį ekranavimą aplink kabelio gyslas. Pateiktoje techninėje specifikacijoje nurodyta, kad ekranavimo aprėptis yra ≥90%. Tinkamas įžeminimas ir montavimas taip pat yra svarbūs ekranavimo sistemos efektyvumui.

5. Kaip reikėtų įvertinti laidą dėl pasikartojančio lenkimo?

Daugiagyslis varinis laidininkas ir guminė konstrukcija yra skirti lanksčioms mobiliosioms programoms. Lenkimo spindulys, judėjimo dažnis, tempimo būdas ir montavimo sąlygos turi būti patikrinti pagal taikomus gaminio specifikacijos ir bandymo reikalavimus.

6. Ar galima pateikti kasybos projektų techninius dokumentus?

Techninės specifikacijos, patikrinimų įrašai ir taikomi sertifikavimo ar bandymo dokumentai gali būti aptariami pagal projekto reikalavimus. Eksporto užsakymų ar oficialaus kasyklos priėmimo atveju reikiamus dokumentus reikia patvirtinti prieš pateikiant užsakymą.
