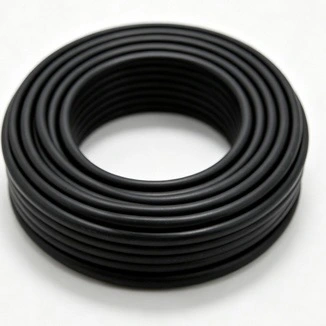

Varinis XLPE FR ugniai atsparus žemos įtampos maitinimo kabelis yra skirtas žemos įtampos grandinėms, kuriose reikalingas liepsnos plitimo valdymas ir nuolatinis maitinimas nurodytomis gaisro sąlygomis. Jo konstrukcija sujungia varinį laidininką, XLPE izoliaciją, žėručio ugniai atsparią juostą, antipireną užpildą ir apsauginį išorinį apvalkalą, skirtą gaisro avariniam elektros paskirstymui ir kitiems žemos įtampos įrenginiams, kuriems taikomi apibrėžti ugniai atsparūs reikalavimai.
|
Nominalus skerspjūvis (mm²) |
Minimalus laidų laidų skaičius |
Laidininko išorinis skersmuo (mm) |
Nominalus XLPE izoliacijos storis /mm |
Apytikslis išorinis izoliacijos skersmuo /mm |
Didžiausia laidininko varža esant 20 ℃ (Ω/km) vario |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

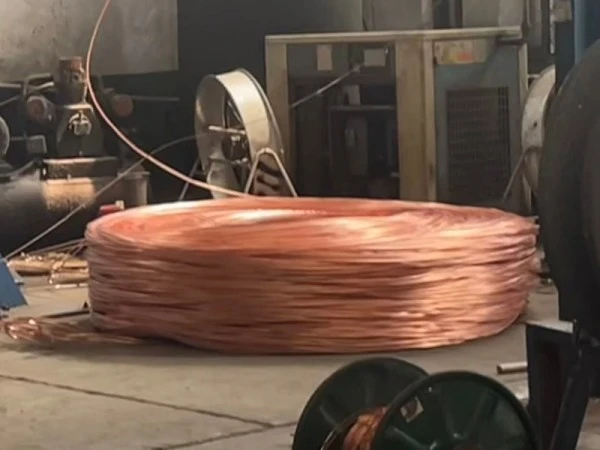

Laidininkas pagamintas iš elektrolitinio vario ir yra vieno laido ir sruogų konstrukcijų pagal nurodytą skerspjūvį. Aukščiau pateiktoje lentelėje pateiktos laidininko varžos vertės yra tiesioginė elektros pasirinkimo nuoroda. Suvytieji laidininkai taip pat gali suteikti daugiau lankstumo, kai kabelio trasoje yra vingių, dėklų ar vamzdžių.

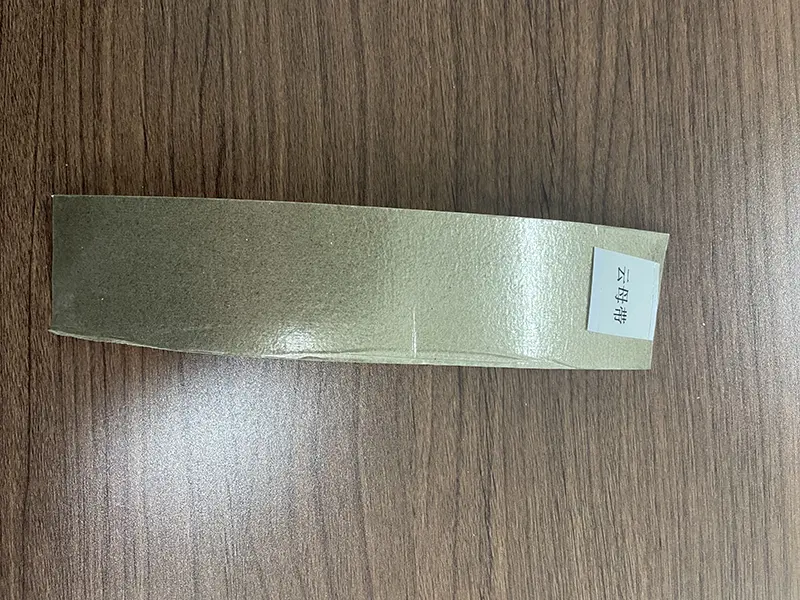

Dvisluoksnė žėručio juosta yra užklijuota aplink laidininko mazgą kaip pagrindinis ugniai atsparus barjeras. Atliekant nurodytą ugnies bandymą, žėručio sluoksnis padeda apsaugoti laidininką ir izoliacijos sistemą nuo tiesioginio karščio poveikio ir palaiko grandinės vientisumą reikiamą bandymo trukmę. Atsparumas ugniai turėtų būti vertinamas pagal taikomą gaminio standartą ir bandymo ataskaitą, o ne tik pagal temperatūrą.
XLPE užtikrina pagrindinę elektros izoliaciją aplink laidininką. Jo įprasta nuolatinė darbo temperatūra yra 90 ℃, atsižvelgiant į taikomą kabelio konstrukciją ir standartą. Palyginti su įprasta PVC izoliacija, XLPE turi didesnę šiluminę galią ir gerą atsparumą senėjimui bei daugeliui cheminių aplinkų, todėl tinka maitinimo grandinėms, kuriose veikia aukštesnė darbo temperatūra.
Ugnį slopinantis užpildas naudojamas vidiniams tarpams tarp kabelių komponentų užimti ir numatytai kabelio geometrijai palaikyti. Jo vaidmuo taip pat yra apriboti liepsnos plitimą per vidinius tarpus, kai kabelis yra veikiamas ugnies.
Išorinis apvalkalas užtikrina mechaninę apsaugą ir padeda kontroliuoti liepsnos plitimą. Lauke arba tranšėjoje įrengtų įrenginių faktinis atsparumas UV spinduliams, drėgmei ir dirvožemio sąlygoms turi būti patikrintas pagal nurodytą apvalkalo medžiagą ir projekto reikalavimus.
Taikomi gamybos ir bandymo reikalavimai priklauso nuo kabelio konstrukcijos, vardinės įtampos, ugnies klasifikacijos ir paskirties rinkos. Eksporto projektams reikalingi GB, IEC arba paskirties šalies reikalavimai turėtų būti patvirtinti prieš gaminant, kad kabelio konfigūracija ir dokumentacija atitiktų projekto specifikaciją.

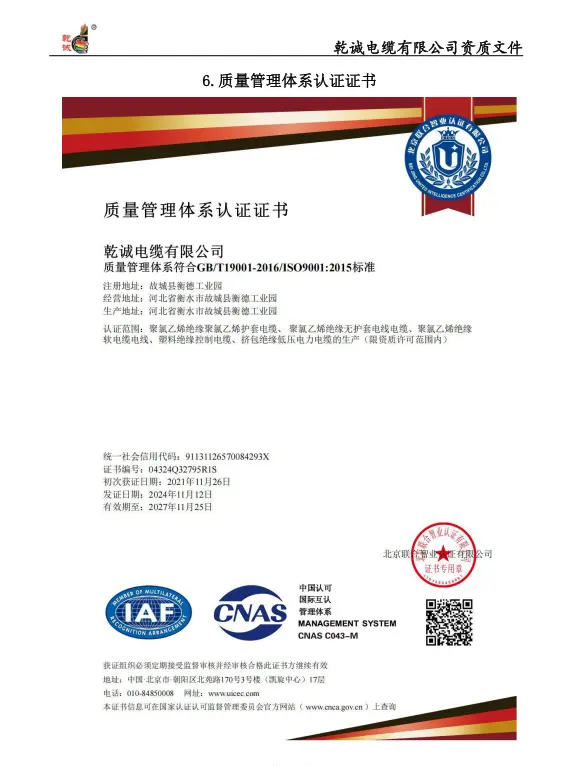

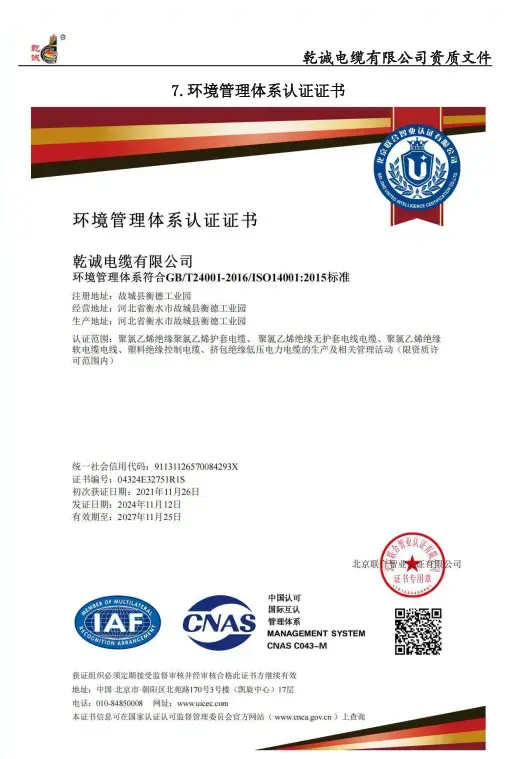

Galimi kokybės dokumentai gali apimti ISO 9001 kokybės vadybos, ISO 14001 aplinkos vadybos ir ISO 45001 profesinės sveikatos ir saugos sertifikatus, taip pat taikomą gamybos kvalifikaciją ir gaminio bandymo dokumentus.
Dėl ugniai atsparių reikalavimų gali būti pateiktos atitinkamos atsparumo ugniai ir antipireno ugniai bandymų ataskaitos, jei tai taikoma nurodytos gaminio konstrukcijos atveju. Taip pat gali būti saugomi su partijomis susiję gamybos ir tikrinimo įrašai, kad būtų galima atsekamumą pagal užsakymą ir kokybės kontrolės reikalavimus.
Varinis XLPE FR ugniai atsparus žemos įtampos maitinimo kabelis naudoja atskirus konstrukcinius sluoksnius skirtingoms su gaisru susijusioms funkcijoms. Ugniai atsparios medžiagos skirtos apriboti liepsnos plitimą, o ugniai atsparus žėručio sluoksnis palaiko nuolatinį grandinės veikimą nurodyto gaisro bandymo metu. Tai skirtingi eksploatacinių savybių reikalavimai ir turėtų būti patikrinti taikant atitinkamus bandymo metodus ir ataskaitas.
XLPE izoliacija skirta nepertraukiamai laidininko darbinei temperatūrai iki 90 ℃ pagal galiojančias specifikacijas. Faktinė leistina srovė priklauso nuo laidininko dydžio, montavimo būdo, aplinkos temperatūros, grupavimo ir kitų pataisos koeficientų. Todėl kabelio pasirinkimas turėtų būti pagrįstas visa įrengimo būkle, o ne vien izoliacijos temperatūra.
Variniai laidininkai suteikia elektros kelią žemos įtampos galiai perduoti. Techninėje lentelėje nurodytos didžiausios varžos vertės gali būti naudojamos tikrinant įtampos kritimą, laidininko šildymą ir grandinės konstrukciją. Baigto kabelio patikrinimas gali apimti laidininko varžos, izoliacijos ir atsparumo įtampos bandymus pagal taikomus gamybos ir projekto reikalavimus.
Gamybos metu galima patikrinti laidininko matmenis, izoliacijos storį ir baigto kabelio charakteristikas. Patikrinimo įrašai ir gaminio dokumentai gali būti susieti su atitinkama gamybos partija arba kabelio rite, kur reikalingas atsekamumas. Tai suteikia praktinį pagrindą gaunamai patikrai, projekto priėmimui ir vėlesnei priežiūrai.
Laidininko skerspjūvį parinkti pagal projektinę srovę, leistiną įtampos kritimą, montavimo būdą, aplinkos temperatūrą ir kabelių grupavimą. Techninėje lentelėje pateiktos reikšmės apibūdina laidininkų matmenis ir varžą, tačiau jos neturėtų būti traktuojamos kaip atskira pralaidumo lentelė.
Prieš užsakydami patikrinkite, ar projektui reikalingas antipirenas, atsparumas ugniai tam tikrą laiką, ar abu. Kai reikalingas atsparumo ugniai įvertinimas, reikiama bandymo temperatūra, trukmė, grandinės būklė ir taikomas standartas turi būti suderinti su kabelio bandymo dokumentais.
Jei konstrukcija yra žemesnė nei gamintojo nurodyta minimali montavimo temperatūra, reikia laikytis atitinkamų tvarkymo ir pašildymo procedūrų pagal gaminio specifikaciją. Šiai XLPE izoliuotai konstrukcijai maksimali nuolatinio laidininko darbinė temperatūra paprastai nurodoma kaip 90 ℃. Montuojant taip pat reikia atsižvelgti į šilumos šaltinius, kabelių grupavimą ir aplinkos sąlygas.
Kabelis turi būti montuojamas neviršijant nurodyto minimalaus lenkimo spindulio. Šiam gaminiui pateiktoms vertėms minimalus orientacinis lenkimo spindulys yra ≥10 × kabelio išorinis skersmuo viengyslių kabelių ir ≥15 × išorinis kabelio skersmuo daugiagyslių kabelių atveju. Faktinis įrengimo reikalavimas turi atitikti taikomą gaminio specifikaciją.
1. Patalpų gaisro avarinės grandinės:Tinka naudoti, pavyzdžiui, elektros energijos paskirstymui nuo gaisro, įrangos maitinimo grandinėms ir kabelių lovelių instaliacijai, kur reikalingas nuolatinis energijos tiekimas nurodytomis gaisro sąlygomis.
2. Komerciniai ir visuomeniniai pastatai:Kabelių loveliai, šachtos ir kitos žemos įtampos paskirstymo trasos gali būti svarstomos, kai pasirinktas kabelis atitinka projekto priešgaisrinius ir elektros reikalavimus.
3. Lauko ir kabelių tranšėjų įrengimas:Montuoti galima ten, kur apvalkalo konstrukcija tinka numatomoms UV, drėgmės ir mechaninėms sąlygoms.
4. Tiesioginis laidojimas:Tiesioginis užkasimas turėtų būti naudojamas tik tada, kai kabelio konstrukcija ir apvalkalas atitinka dirvožemio, drėgmės, mechanines ir chemines sąlygas montavimo vietoje.
Avarinėse gaisro grandinėse tarpinių jungčių skaičius turėtų būti sumažintas. Kai būtina jungtis arba atšaka, sujungimo sistema turi būti suderinama su kabelio elektros vardine charakteristika ir reikalaujama ugnies charakteristika. Ugniai atsparūs sujungimo arba galų komponentai turėtų būti parinkti kaip visa sistema, o ne pasikliauti tik pačiu kabeliu.
Kabelio identifikavimas turi būti išlaikomas abiejuose galuose ir atitinkamuose maršruto taškuose, kad būtų galima atlikti patikrinimą ir būsimą techninę priežiūrą. Traukdami ir klojant venkite per didelės tempimo jėgos, aštrių briaunų ir nekontroliuojamo lenkimo, kurie gali pažeisti izoliaciją arba ugniai atsparius sluoksnius.
Kabelis integruoja ugniai atsparius ir antipirenus sluoksnius į gamykloje pagamintą konstrukciją, todėl kabelio korpuse nereikia atskiros apsaugos nuo ugnies. Tačiau, norint išlaikyti reikiamas viso įrenginio elektrines ir ugniai atsparias charakteristikas, galuose, jungtyse, atramose ir įvaduose per ugniai atsparias konstrukcijas vis tiek reikia suderinamų įrengimo sistemų.
A: Antipireno savybės yra susijusios su liepsnos plitimo ribojimu po uždegimo, o ugniai atsparios savybės yra susijusios su nurodyto grandinės vientisumo palaikymu nustatytomis gaisro sąlygomis. Priklausomai nuo projekto, gali prireikti kabelio, kuris atitiktų vieną arba abu reikalavimus.
A: XLPE užtikrina elektros izoliaciją, kurios tipinė nuolatinė darbo temperatūra yra 90 ℃ tokio tipo konstrukcijoms. Dėl šiluminės galios ir atsparumo senėjimui jis tinka žemos įtampos maitinimo grandinėms, kur reikia atsižvelgti į darbo temperatūrą ir eksploatavimo sąlygas.
A: Patvirtinkite apkrovos srovę, laidininko skerspjūvį, leistiną įtampos kritimą, montavimo būdą, aplinkos temperatūrą, kabelių grupavimą, trasos ilgį ir reikalingą ugnies efektyvumo lygį. Šie veiksniai lemia, ar tam tikras dydis ir konstrukcija tinka projektui.
A: Atitinkamos gaminio specifikacijos, tikrinimo įrašai ir taikomos bandymų ataskaitos gali būti pateiktos pagal kabelio konstrukcijos ir užsakymo reikalavimus. Eksporto projektams prieš gaminant reikia patvirtinti reikiamus standartus ir paskirties rinkos dokumentus.
A: Atkreipkite dėmesį į montavimo temperatūrą, lenkimo spindulį, tempimo įtempimą, šilumos šaltinius, kabelių grupavimą ir mechaninę apsaugą. Jungtyse ir galuose taip pat turėtų būti naudojami komponentai, suderinami su reikalaujamomis elektros ir ugnies charakteristikomis.
A: Tai gali būti taikoma šiems tikslams, kai apvalkalas ir visa kabelio konstrukcija tinka tikrosioms UV, drėgmės, dirvožemio, mechaninėms ir cheminėms sąlygoms. Tiesioginis užkasimas neturėtų būti daromas vien iš kabelio ugnies įvertinimo.
