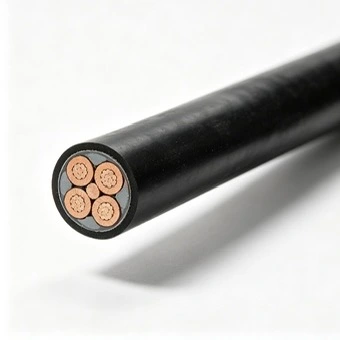

Copper PVC Fire Resistant Low Voltage Power Cable is a low-voltage cable construction incorporating copper conductors, PVC insulation and sheath, and a mica fire-resistant layer. It is intended for circuits where power continuity during a specified fire condition is required, including emergency power, fire-protection and other safety-related electrical systems. Qiancheng gamina kabelį su kontroliuojamu laidininku, izoliacija, ugniai atspariu ir gatavo gaminio bandymo procesais.
|
Nominalus skerspjūvis (mm²) |
Minimalus laidų laidų skaičius |
Laidininko išorinis skersmuo (mm) |
Vardinis PVC izoliacijos storis/mm |
Apytikslis išorinis izoliacijos skersmuo/mm |
Didžiausia laidininko varža esant 20 ℃ (Ω/km) vario |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Didelio grynumo elektrolitiniai variniai strypai įtraukiami į reikiamą laidininko skersmenį naudojant kelių štampų tempimo įrangą. Nuolatinis atkaitinimas naudojamas vidinei įtampai sumažinti ir reikiamoms mechaninėms savybėms palaikyti. Laidininko varža gamybos metu tikrinama pagal nurodytus elektros reikalavimus.
Suvytinėms konstrukcijoms atskiri variniai laidai išdėstomi ir suvijami pagal nurodytą laidininko struktūrą. Procesas kontroliuoja klojimo ilgį ir laidininko geometriją, išlaikant lankstumą, reikalingą kabelių montavimui.
Ugniai atsparus sluoksnis formuojamas apvyniojus žėručio juosta aplink laidininką arba kabelio šerdį pagal nurodytą konstrukciją. Persidengimas ir padengimas kontroliuojami gamybos metu, kad ugniai atsparus sluoksnis išliktų ištisinis aplink saugomą sekciją.
Aplink laidininką išspaudžiama antipireno PVC izoliacija. Izoliacijos matmenys ir koncentriškumas yra stebimi gamybos metu, kad būtų išlaikytas nurodytas storis ir sumažintas lokalus elektrinis įtempis, kurį sukelia per didelis ekscentriškumas.
Internetinis kibirkšties testeris ekstruzijos metu patikrina izoliacijos vientisumą. Kai aptinkamas izoliacijos defektas, paveiktą vietą galima apžiūrėti ir atlikti korekcinius veiksmus prieš kitą gamybos etapą.
Daugiagyslėms konstrukcijoms izoliuotos gyslos yra kabelinės kartu su nurodytomis užpildymo medžiagomis. Procesas palaiko numatytą kabelio geometriją ir suteikia nuoseklų pagrindą išoriniam apvalkalui.
Antipirenas PVC yra išspaudžiamas kaip išorinis apvalkalas pagal pasirinktą kabelio konstrukciją. Gaminio identifikavimo ženklas gali būti pažymėtas ant apvalkalo, įskaitant atitinkamą modelio ir specifikacijos informaciją, reikalingą montavimui ir patikrinimui.
Pabaigti kabeliai tikrinami pagal galiojančias technines specifikacijas. Patikrinimas gali apimti atsparumo ugniai bandymus, galios dažnio atsparumo įtampos bandymus, izoliacijos varžos matavimus, laidininko varžos ir žemos temperatūros lenkimo bandymus, jei reikia.

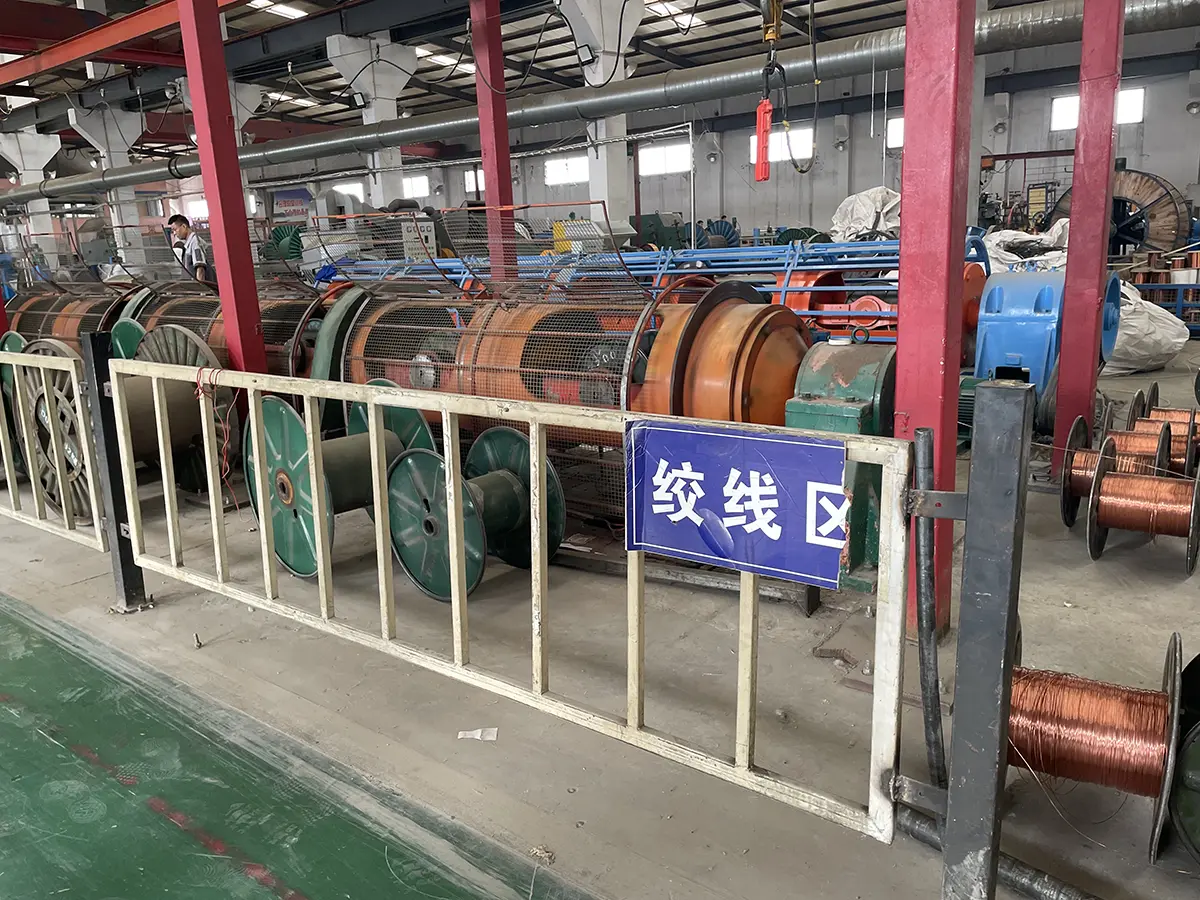

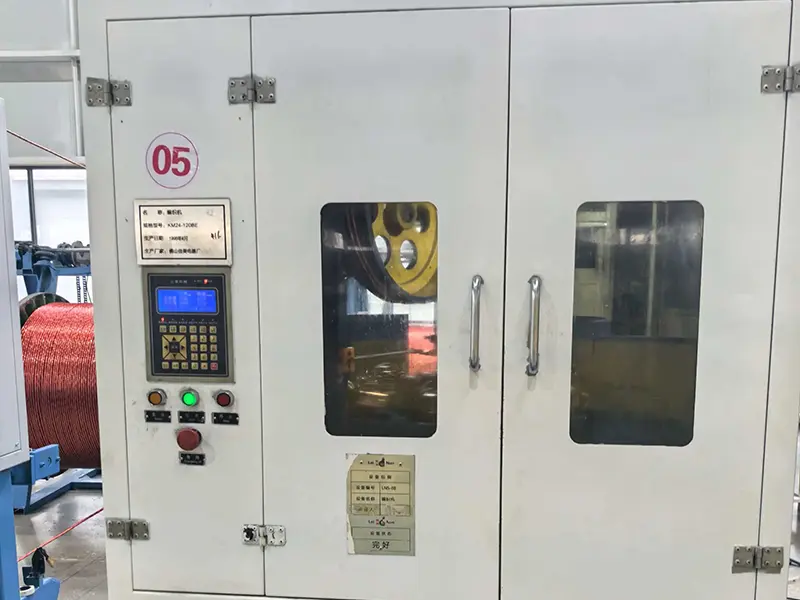

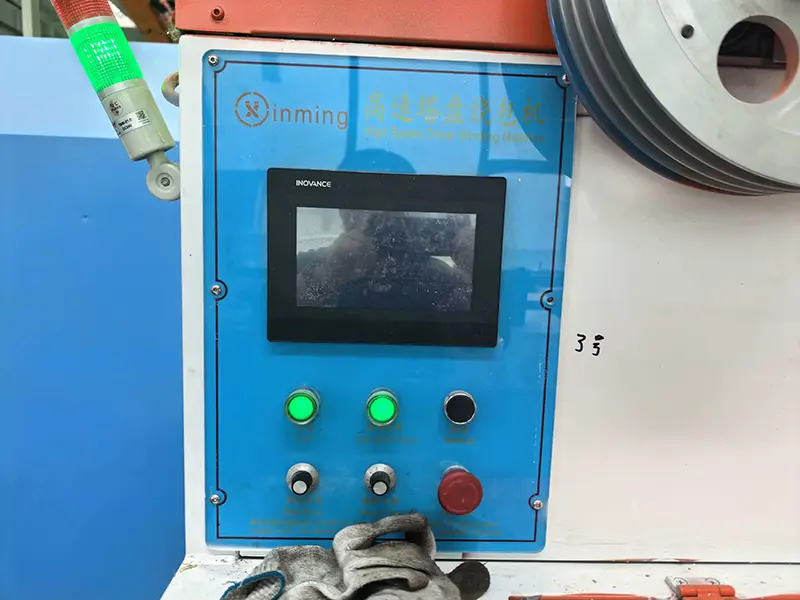

„Qiancheng“ kabelių gamybos įranga apima pavienius vytiklius, šešių diskų kryžminius pluoštus, mikrokompiuteriu valdomas vyniojimo mašinas, didelės spartos vyniojimo mašinas, PVC izoliacijos ir apvalkalo ekstruzijos linijas, kabelių įrangą, integruotą žymėjimo ir išspaudimo įrangą bei automatines suvyniojimo ir paėmimo sistemas.
Prieš pradedant gaminti, galima patikrinti gaunamas medžiagas, tokias kaip bedeguonies variniai strypai, žėručio ugniai atspari juosta ir antipirenai PVC junginiai. Medžiagų tikrinimo įrašai yra nuoroda į tolesnį partijos atsekamumą ir proceso kontrolę.
Pagrindiniai proceso parametrai apima žėručio juostos persidengimą, izoliacijos storį, laidininko matmenis ir ekstruzijos sąlygas. Patrulinis patikrinimas atliekamas gamybos metu, siekiant nustatyti matmenų ar proceso nukrypimus prieš kabeliui pasiekiant gatavo produkto etapą.

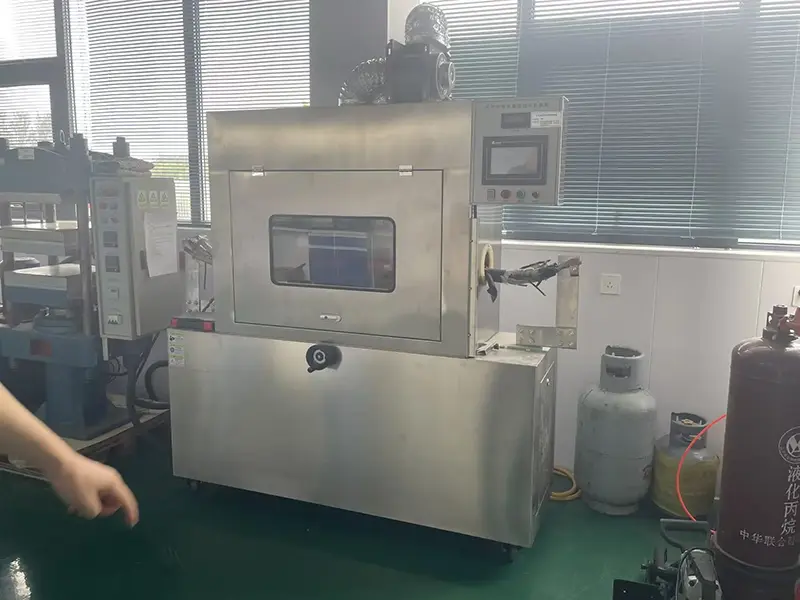

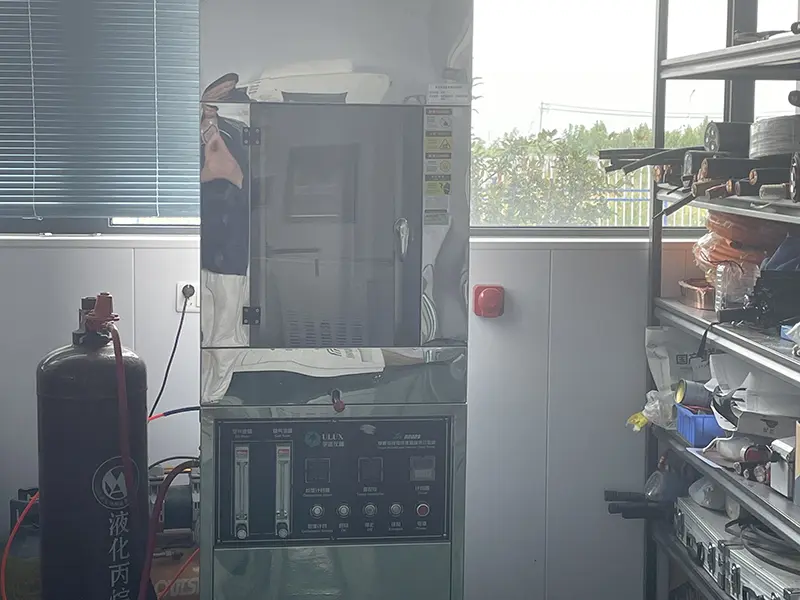

Taikomos ugniai atsparios konstrukcijos gaisro poveikio bandymus galima atlikti nurodytomis bandymo sąlygomis. The supplied production information references a 750℃ fire test with a 90-minute duration according to GB/T 19216. The actual test method, sample construction and acceptance criteria should be confirmed against the applicable standard and product specification.
Elektros patikra gali apimti galios dažnio atsparumo įtampą bandymą, izoliacijos varžos matavimą ir laidininko nuolatinės srovės varžą. Pateiktuose duomenyse nurodytas 3,5 kV galios dažnio atsparumo įtampos bandymas 5 minutes ir izoliacijos varža ≥100 MΩ/km pagal taikomą gaminio specifikaciją.
Atsižvelgiant į gaminio specifikaciją, aplinkos vertinimas gali apimti lenkimą žemoje temperatūroje, UV atmosferos poveikio ir rūgščių-šarmų korozijos bandymus. Taikoma bandymo temperatūra, trukmė ir priėmimo kriterijai turi būti patvirtinti pagal užsakymo reikalavimus.
Prieš išsiuntimą galima patikrinti gatavų kabelių išvaizdą, gaminio ženklinimą, kabelio konstrukciją ir informaciją apie ritę. Gamyklos apžiūros įrašai ir kiti reikalingi techniniai dokumentai gali būti pateikti pagal užsakymą ir projekto reikalavimus.
Žėručio ugniai atsparus sluoksnis, esant aukštai temperatūrai, aplink laidininką sudaro izoliacinę barjerą. Kartu su antipireno PVC izoliacija ir apvalkalu, konstrukcija skirta išlaikyti grandinės vientisumą nurodytą bandymo trukmę, o ne tiesiog apriboti liepsnos plitimą.
Varinis PVC ugniai atsparus žemos įtampos maitinimo kabelis pasižymi vienodu, neekscentriniu izoliacijos sluoksnio storiu. All finished cables pass water-immersion withstand-voltage test, eliminating risks of electric leakage and short-circuit in humid underground environments. Palyginti su nestandartiniais kabeliais, pagamintais iš perdirbtų medžiagų, gedimų ir gedimų procentas sumažėja 98%.
Kabelio konstrukcijoje sujungti variniai laidininkai, žėručio ugniai atspari medžiaga ir antipireninė PVC izoliacija bei apvalkalas. Montavimo metu kabelis turi būti apsaugotas nuo per didelio tempimo, aštrių briaunų ir ugniai atsparaus sluoksnio pažeidimo. Jei to reikalauja montavimo projektas, reikia pasirinkti tinkamus ugniai atsparius sujungimo priedus.
„Qiancheng Cable“ gamina maitinimo ir valdymo kabelių gaminius savo gamykloje Hengshui, Hebei. Gamyklinė apžiūra, techninė dokumentacija ir projekto informacija apie gaminį gali būti pateikta pagal užsakymą. Užsienio projektams reikalingi sertifikatai, bandymų ataskaitos ir dokumentai turi būti patvirtinti prieš gaminant, kad pateikti dokumentai atitiktų paskirties ir projekto reikalavimus.
Kabelis gali būti naudojamas žemos įtampos grandinėms, kuriose elektros tęstinumo palaikymas esant nurodytoms gaisro sąlygoms yra projekto reikalavimo dalis, įskaitant avarinį apšvietimą, gaisro signalizaciją ir kitas su sauga susijusias sistemas.
Ligoninės, mokyklos, komerciniai pastatai ir kiti viešieji objektai gali nurodyti ugniai atsparias kabelių konstrukcijas pasirinktoms avarinėms ir priešgaisrinėms grandinėms. Reikalinga gaisro trukmė ir bandymo standartas turi būti patvirtinti projekto specifikacijoje.
Produktas gali būti naudojamas kabelių loveliuose, tranšėjose ir kitose apsaugotose maršruto sistemose, kur kabelio konstrukcija ir įrengimo sąlygos yra suderinamos. Kabeliai turi būti tinkamai apsaugoti nuo mechaninių pažeidimų ir per didelio lenkimo.
Pramonės įmonėms, infrastruktūros objektams ir kitoms žemos įtampos paskirstymo sistemoms gali prireikti ugniai atsparių grandinių kritinei įrangai. Prieš specifikaciją turi būti patvirtintas laidininko dydis, šerdies konfigūracija, montavimo būdas ir ugniai atsparūs reikalavimai.
A: Ugniai atsparus kabelis pirmiausia riboja liepsnos plitimą, o ugniai atspari konstrukcija turi ugniai atsparų sluoksnį, skirtą grandinės vientisumui palaikyti tam tikrą laikotarpį nustatytomis ugnies bandymo sąlygomis. Taikoma gaisro trukmė ir bandymo temperatūra priklauso nuo gaminio specifikacijos ir standarto.
A: Laidininkas pagamintas iš vario. Pateiktoje gamybos informacijoje kaip pradinė medžiaga nurodomas didelio grynumo elektrolitinis vario strypas, po kurio atliekamas tempimas ir atkaitinimas. Laidininko nuolatinės srovės varža patikrinama pagal taikomus techninius reikalavimus.
A: Atsižvelgiant į nurodytą konstrukciją, bandymai gali apimti atsparumą ugniai, galios dažnio atsparumo įtampą, izoliacijos varžą, laidininko varžą ir žemos temperatūros lenkimą. Reikalinga bandymo ataskaita ir patikrinimo dokumentai gali būti patvirtinti pateikiant užsakymą.
A: Techniniai dokumentai anglų kalba gali būti rengiami pagal projekto ir užsakymo reikalavimus. Reikalingas sertifikatas, bandymo ataskaita ir patikrinimo dokumentų sąrašas turėtų būti patvirtinti iš anksto, nes dokumentų reikalavimai skiriasi priklausomai nuo paskirties vietos, projekto ir taikomo standarto.
A: Kabelio ilgį ir specifikaciją galima aptarti pagal užsakymą. Prašant pasiūlymo reikia nurodyti reikiamą laidininko skerspjūvį, konstrukciją, kiekį, ritės ilgį, ženklinimą ir kitus techninius duomenis.
A: Įprastos įrengimo aplinkos yra kabelių loveliai, kabelių tranšėjos ir kitos apsaugotos žemos įtampos nukreipimo sistemos. Jis gali būti naudojamas avarinėms elektros, priešgaisrinės apsaugos ir kritinėms žemos įtampos grandinėms viešuosiuose pastatuose, infrastruktūros ir pramonės objektuose, atsižvelgiant į projekto reikalavimus.
A: Apsilankymai gamykloje ir trečiųjų šalių patikrinimai gali būti aptariami pagal projektą ir patikrinimo susitarimą. Jei reikalingas nepriklausomas mėginių ėmimas arba bandymas, prieš išsiunčiant reikia susitarti dėl mėginių ėmimo metodo, tikrinimo apimties ir taikomo bandymo standarto.
A: Pateikite reikiamą laidininko skerspjūvį, šerdies konfigūraciją, kabelio ilgį, vardinę įtampą, montavimo būdą, atsparumo ugniai reikalavimą ir paskirties vietą. Jei projektui reikalingi konkretūs standartai, sertifikatai ar bandymų ataskaitos, įtraukite tuos reikalavimus į užklausą, kad būtų galima kartu patikrinti gaminį ir dokumentus.
Projekto pasiūlyme nurodant kabelio specifikaciją, reikalingą atsparumo ugniai trukmę, montavimo metodą ir dokumentacijos reikalavimus užklausos etape Qiancheng gali patvirtinti tinkamą konstrukcijos ir tikrinimo apimtį.
