Qiancheng aliuminio PVC FR ugniai atsparus žemos įtampos maitinimo kabelis yra skirtas žemos įtampos elektros paskirstymui, kai reikalingas antipirenas ir ugniai atsparus veikimas. Aliuminio laidininko konstrukcija gali būti nurodyta pastatų paslaugoms, avarinėms elektros grandinėms, pramoniniams objektams ir kitiems projektams, kur reikia kartu atsižvelgti į laidininko svorį, montavimo sąlygas ir ugnies reikalavimus.
|
Nominalus laidininko skerspjūvio plotas (mm²) |
Izoliacijos storis (mm) |
Apvalkalo storis (mm) |
Apytikslis išorinis kabelio skersmuo (mm) |
Al laidininko nuolatinės srovės varža (Ω/km) |
Bandymo įtampa (kV/5 min.) |
Ampacity-Al ore (A) |
Ampacity-Al tiesiogiai užkastame dirvožemyje (A) |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kabeliui naudojamas aliuminio laidininkas žemos įtampos galiai perduoti. Aliuminio konstrukcija gali sumažinti laidininko svorį, palyginti su vario lygiaverčiu skerspjūvio plotu, tačiau renkantis laidą taip pat reikia atsižvelgti į varžą, leistiną srovę, įtampos kritimą, prijungimo būdą ir montavimo sąlygas. Techninėje lentelėje pateiktos reikšmės yra projekto lygio kabelio pasirinkimo pradžios taškas.
Ugniai atspari konstrukcija skirta padėti išlaikyti grandinės tęstinumą nurodytomis ugnies bandymo sąlygomis. Reikalingas atsparumo ugniai lygis turi būti patvirtintas pagal taikomą gaminio standartą ir projekto specifikaciją. Atsparumas ugniai ir antipirenas yra skirtingos eksploatacinės charakteristikos ir turėtų būti įvertintos taikant atitinkamus bandymo reikalavimus.
Nurodytoje konstrukcijoje izoliacijai ir išoriniam apvalkalui naudojamas antipirenas PVC. Jo vaidmuo yra apriboti liepsnos plitimą nurodytomis bandymo sąlygomis. Tikrasis eksploatacinių savybių lygis turėtų būti patikrintas naudojant atitinkamo gaminio bandymo ataskaitą, o ne numanant vien iš medžiagos pavadinimo.
Izoliacijos ir apvalkalo storis didėja atsižvelgiant į laidininko skerspjūvio plotą pagal gaminio specifikaciją. Šie matmenys turi įtakos bendram kabelio skersmeniui, montavimo erdvei ir mechaninės apsaugos reikalavimams, todėl galutinis kabelio dydis turi būti patikrintas pagal turimą dėklo, kanalo ar tranšėjos išdėstymą.

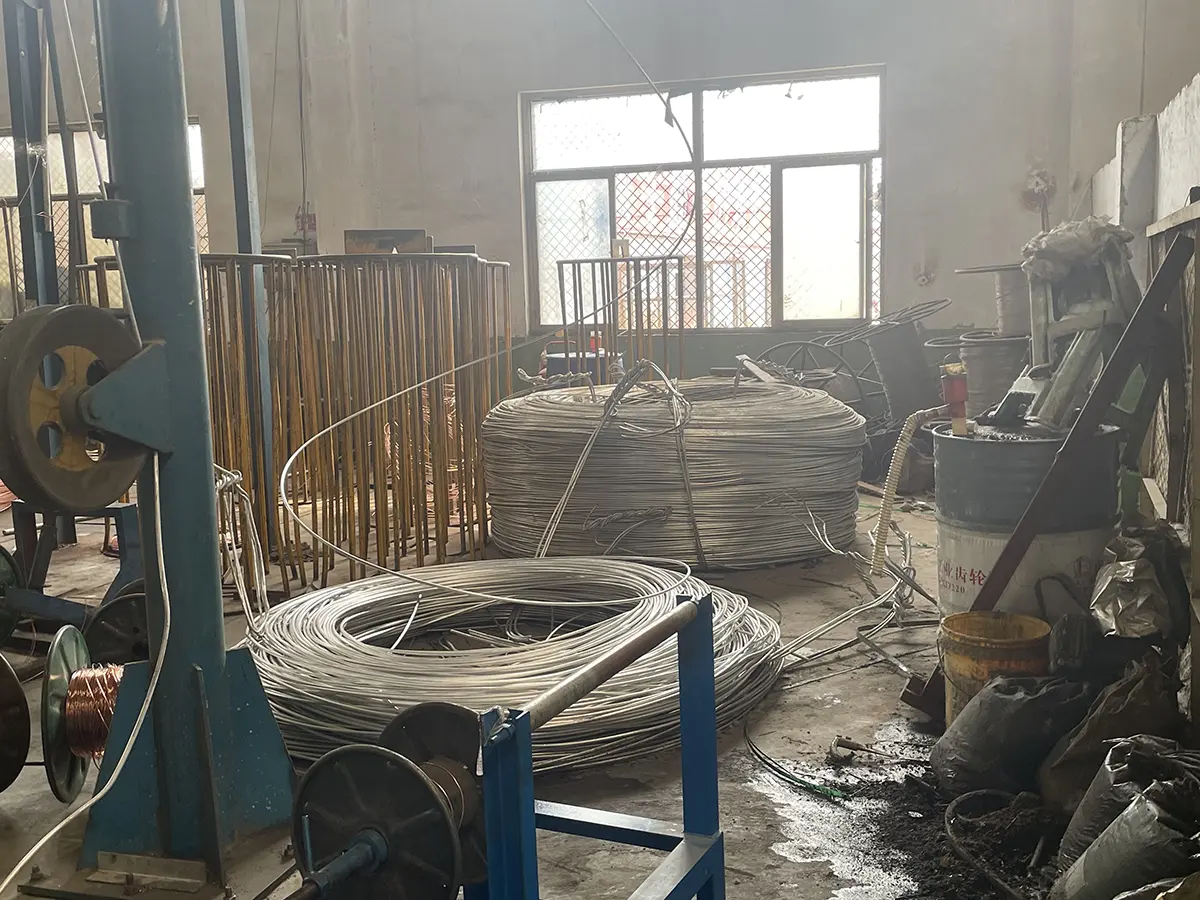

Qiancheng gamina kabelį apdorojant laidininkus, dengiant ugniai atsparų sluoksnį, išspaudžiant izoliaciją ir išspaudžiant apvalkalą. Gamybos patikra gali apimti laidininko varžą, matmenų patikrinimus, izoliacijos charakteristikas ir atitinkamus ugnies bandymus pagal sutartą specifikaciją.
Įeinantys laidininkai ir izoliacinės medžiagos prieš perdirbimą patikrinamos pagal taikomus gamybos reikalavimus. Aliuminio laidininko varža ir matmenų nuoseklumas yra svarbūs kokybės kontrolės taškai, nes jie tiesiogiai veikia elektros našumą ir gatavo kabelio atitiktį.
Gamybos metu kontroliuojamas laidininkų apdorojimas, ugniai atsparaus sluoksnio uždėjimas ir ekstruzijos parametrai. Izoliacija ir apvalkalo storis tikrinami pagal gaminio specifikaciją, siekiant sumažinti matmenų skirtumus tarp gamybos partijų.
Gamybos ir tikrinimo įrašai gali būti susieti su atitinkamos kabelių partijos ir ritės identifikavimu. Inžinerinių užsakymų atveju prieš gaminant galima susitarti dėl reikalingų tikrinimo dokumentų, bandymų įrašų ir ritės informacijos, kad būtų galima paremti projekto pateikimą ir priėmimą.
Trečiosios šalies gamyklos patikrinimas, mėginių ėmimas arba patikrinimas gali būti surengtas, kai to reikalaujama pirkimo specifikacijoje. Patikrinimo apimtis turėtų būti patvirtinta iš anksto, kad būtų prieinami atitinkami pavyzdžiai, bandymo įranga ir gamybos įrašai.
Ugniai atspari konstrukcija skirta grandinėms, kuriose nenutrūkstama elektrinė funkcija nustatyto gaisro metu yra projekto reikalavimo dalis. Reikalinga bandymo trukmė, liepsnos temperatūra, mechaninės sąlygos ir grandinės vientisumo kriterijai turi būti patvirtinti pagal taikomą standartą ir projekto specifikaciją.
Antipireno savybės yra susijusios su liepsnos plitimo kabeliu apribojimu nustatytomis bandymo sąlygomis. IEC 60332 apima elektros ir optinio pluošto kabelių bandymus gaisro sąlygomis, įskaitant vertikalių liepsnos sklidimo metodus atskiriems kabeliams ir grupinių kabelių išdėstymui.
Projektams, kuriems taikomi priešgaisrinės saugos reikalavimai, taikomoje bandymų ataskaitoje turėtų būti nurodyta išbandyta kabelio konstrukcija, laidininko dydis, bandymo metodas ir rezultatas. Tai naudingiau atliekant techninę apžvalgą, nei pasikliauti tik bendrais aprašymais, pvz., atsparus ugniai arba antipirenas.
Žemos įtampos kabeliams, reikalingiems išlaikyti grandinės vientisumą gaisro metu, IEC 60331 pateikia bandymo metodus nustatytomis gaisro sąlygomis. Skirtingos standarto dalys taikomos atsižvelgiant į kabelio skersmenį ir bandymo išdėstymą, todėl tikslus bandymo metodas turėtų būti suderintas su kabelio konstrukcija ir projekto reikalavimais.

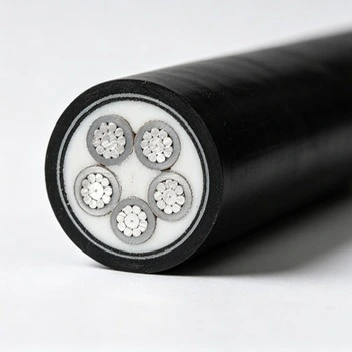

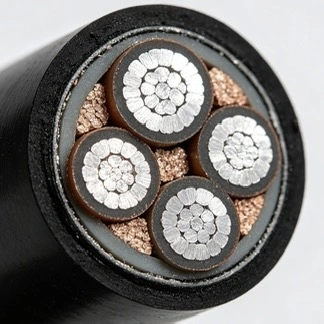

Kabelio konstrukcija sujungia aliuminio laidą, ugniai atsparų sluoksnį, izoliaciją ir išorinį apvalkalą. Kiekvienas sluoksnis atlieka skirtingą funkciją, todėl renkantis reikėtų atsižvelgti į visą konstrukciją, o ne vien laidininko medžiagą.
Laidininkas suteikia elektros kelią žemos įtampos grandinei. Skerspjūvio plotas turi būti parenkamas pagal projektinę srovę, leistiną įtampos kritimą, įrengimo sąlygas ir taikomus elektros reikalavimus.
Ugniai atsparus sluoksnis užtikrina šiluminę apsaugą aplink laidininką nurodyto gaisro poveikio metu. Jo veikimas vertinamas atliekant taikomą atsparumo ugniai bandymą, o ne pagal įprastos darbinės temperatūros duomenis.
Izoliacija atskiria maitinimo laidą nuo kitų laidžių arba išorinių komponentų. Vienodas izoliacijos storis yra svarbus elektros vientisumui ir matmenų pastovumui gamybos metu.
Išorinis apvalkalas apsaugo nuo išorinės montavimo aplinkos ir prisideda prie kabelio antipireno savybių. Jei reikia įrengti lauke, apvalkalo medžiaga ir atsparumas aplinkai turi būti patvirtinti atsižvelgiant į faktines poveikio sąlygas.
Aliuminio PVC FR ugniai atsparus žemos įtampos maitinimo kabelis gali būti pritaikytas tam tikroms žemos įtampos grandinėms ligoninėse, mokyklose, prekybos centruose, biurų pastatuose ir kitose viešosiose patalpose, kur taikomi ugniai atsparūs reikalavimai. Tipiškos grandinės gali apimti avarinį maitinimą, su gaisru susijusią įrangą ir kitas nustatytas žemos įtampos apkrovas.
Pramonės įmonės ir gamybos įrenginiai gali naudoti ugniai atsparius žemos įtampos kabelius pasirinktoms avarinėms arba būtiniausioms maitinimo grandinėms. Kabelio dydis turėtų būti nustatomas pagal įrangos apkrovą, paleidimo srovę, įrengimo išdėstymą ir reikiamas įtampos kritimo ribas.
Kabelis gali būti svarstomas žemos įtampos paskirstymo ir renovacijos projektuose, kur aliuminio laidininkai yra tinkami elektros konstrukcijai ir nurodytiems ugniai atspariems reikalavimams. Priklausomai nuo projekto, gali būti įrengti kabelių loveliai, tranšėjos ar kitos apsaugotos maršruto sistemos.
Požeminių kabelių trasose reikia atsižvelgti į drėgmę, mechaninius pažeidimus, koroziją, drenažą ir prieigą prie priežiūros. Tiesioginis užkasimas turėtų būti naudojamas tik tada, kai tai leidžia kabelio konstrukcija ir projekto specifikacijos, o jei to reikalauja vietos sąlygos, taikoma papildoma apsauga.
Prieš dėklą arba vertikalų montavimą inžinieriai turėtų patikrinti kabelio svorį, lenkimo reikalavimus, atstumą tarp atramų, šilumos išsklaidymą ir kartu sumontuotų grandinių skaičių. Aliuminio laidininkai gali būti naudingi, kai kabelio svoris yra svarbus montavimo veiksnys, tačiau elektrinis dydis išlieka pagrindinis pasirinkimo veiksnys.
Skerspjūvio plotas turi būti parinktas pagal projektinę srovę ir patikrintas pagal leistiną įtampos kritimą, įrengimo sąlygas, aplinkos temperatūrą ir kabelių grupavimą. Lentelėje pateiktos talpos vertės turėtų būti aiškinamos kartu su faktinėmis projekto įrengimo sąlygomis, o ne kaip universalios lauko vertės.
Atsparumas ugniai ir antipirenas turėtų būti nurodyti atskirai pirkimo dokumentuose. Jei projektas reikalauja nuolatinio grandinės veikimo gaisro metu, reikia aiškiai nurodyti reikiamą atsparumo ugniai bandymo metodą ir trukmę. Jei įgyvendinant projektą reikia tik riboti liepsnos plitimą, turėtų būti nustatytas taikytinas antipireno bandymas.
Vidaus, lauko, požeminės ir kabelių lovelių instaliacijos gali kelti skirtingus reikalavimus išoriniam apvalkalui ir atraminei montavimo sistemai. Projektams, susijusiems su drėgme, cheminiu poveikiu, stipria saulės šviesa ar didele mechanine rizika, prieš užbaigiant kabelio konstrukciją reikia peržiūrėti montavimo sąlygas.
Eksporto ir infrastruktūros užsakymams pirkimo specifikacijoje galima apibrėžti laidininko varžą, izoliacijos matmenis, bandymo įtampą, ugnies bandymus, tikrinimo apimtį ir dokumentacijos reikalavimus. Šių punktų suderinimas prieš pradedant gamybą padeda išvengti pirkimo dokumentų ir galutinių priėmimo kriterijų skirtumų.
Norėdami pateikti pasiūlymą ar techninę apžvalgą, klientai gali pateikti vardinę įtampą, laidininko skerspjūvį, reikalingą kabelio ilgį, montavimo būdą, projekto paraišką ir taikomą standartą. Qiancheng gali peržiūrėti šias detales ir patvirtinti tinkamą aliuminio PVC FR ugniai atsparaus žemos įtampos maitinimo kabelio konstrukciją kartu su reikiamais techniniais dokumentais.
Projektams, kuriuose naudojamos ugniai atsparios grandinės, prieš gamybą taip pat naudinga nurodyti reikalingą ugniai atsparumo bandymo metodą, antipireno bandymo lygį, laidininko atsparumo reikalavimus ir tikrinimo tvarką. Ši informacija leidžia gamybos ir kokybės kontrolės komandoms dirbti pagal apibrėžtą techninę specifikaciją.

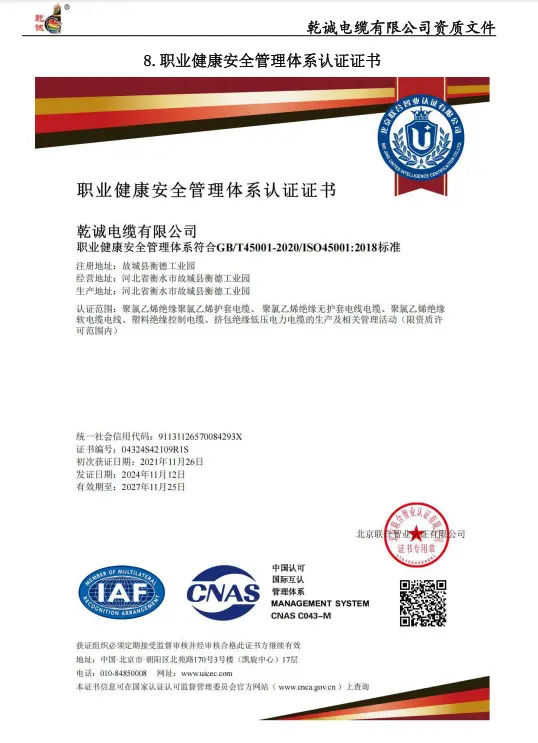

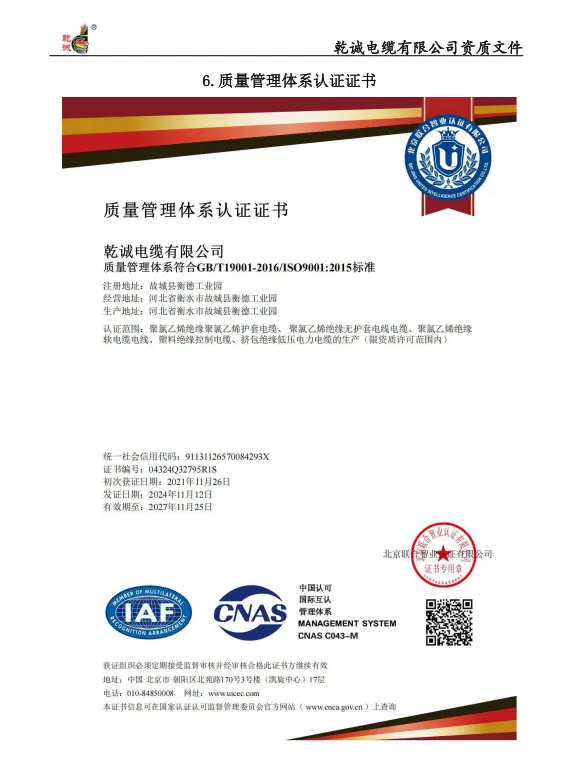

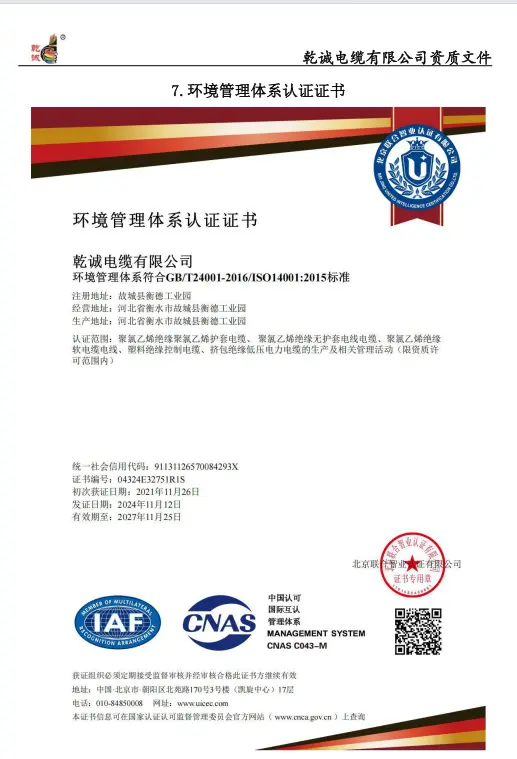

Kai taikoma projektui, Qiancheng gali pateikti dokumentus, susijusius su kokybės, aplinkos ir profesinės sveikatos bei saugos vadybos sistemomis, įskaitant ISO9001, ISO14001 ir ISO45001 sertifikatus.
Gamybos licencijos ir konkretaus produkto kvalifikacijos dokumentai gali būti pateikiami pagal produkto, paskirties rinkos ir projekto reikalavimus. Prieš užsakydami klientai turėtų patvirtinti tikslius sertifikatus, reikalingus vietiniam reglamentavimui arba projektui priimti.
Galima pateikti atsparumo ugniai ir antipireno bandymų ataskaitas pagal išbandytą konstrukciją ir taikomą bandymo metodą. Atliekant techninę peržiūrą, ataskaita turi būti patikrinta pagal užsakytą kabelio konstrukciją, laidininko dydį ir reikiamą veikimo lygį.
Užsienio užsakymų techniniai dokumentai gali apimti specifikacijas anglų kalba, patikrinimo įrašus, gamyklos priėmimo dokumentus, informaciją apie pakuotę ir partijos atsekamumo įrašus, kai jie įtraukti į pirkimo sutartį.
A: Jie susiję su skirtingomis ugnies charakteristikomis. Ugnį slopinantis kabelis skirtas apriboti liepsnos plitimą nustatytomis bandymo sąlygomis, o ugniai atsparus kabelis – išlaikyti grandinės vientisumą tam tikrą laikotarpį, esant taikomoms ugnies bandymo sąlygoms. Reikalingas našumas turi būti nurodytas projekto specifikacijoje.
A: Aliuminis gali sumažinti laidininko svorį, palyginti su variu, esant tam pačiam vardiniam skerspjūvio plotui. Todėl jį galima apsvarstyti projektams, kuriuose kabelio svoris, montavimo tvarkymas ir medžiagų kaina yra svarbūs veiksniai. Laidininko dydis vis tiek turi būti parinktas pagal srovės galingumą, įtampos kritimą ir taikomus elektros reikalavimus.
A: Renkantis reikia atsižvelgti į projektinę srovę, montavimo būdą, aplinkos temperatūrą, kabelių grupavimą, grandinės ilgį, įtampos kritimą ir trumpojo jungimo sąlygas. Lentelėje pateiktos talpos vertės pateikia atskaitos duomenis, tačiau galutinį pasirinkimą reikia patikrinti pagal faktinį įrengimo būdą.
A: Tai gali būti taikoma žemos įtampos grandinėms, kur projektui reikalinga atitinkama ugniai atspari konstrukcija. Prieš parenkant kabelį, gaisrinių siurblių, avarinio apšvietimo ar kitos gyvybės saugos įrangos atveju reikia patvirtinti reikiamą grandinės vientisumo trukmę ir taikomą vietinį ar projekto standartą.
A: Naudojimas lauke priklauso nuo apvalkalo konstrukcijos, poveikio aplinkai ir montavimo būdo. Kai kabelis yra ilgai veikiamas saulės spindulių, drėgmės, cheminių medžiagų ar mechaninių pažeidimų, projekte turi būti nurodyta reikalinga aplinkos apsaugos ir montavimo sistema.
A: Tiesioginis užkasimas turėtų būti naudojamas tik tada, kai tai leidžiama pagal kabelio specifikaciją ir projekto projektą. Prieš pasirenkant tiesioginį užkasimą, reikia įvertinti dirvožemio drėgmę, koroziją, mechaninę apsaugą, drenažą ir numatomas eksploatavimo sąlygas. Reiklioje aplinkoje gali prireikti vamzdžių ar kitų apsaugos priemonių.
A: Taip. Gamyklos patikrinimas, mėginių ėmimas ir tikrinimas gali būti organizuojamas pagal sutartą patikrinimo planą. Reikalingi bandymo elementai, mėginių ėmimo metodas, dokumentai ir priėmimo kriterijai turi būti patvirtinti prieš gaminant.
A: Naudinga informacija apima laidininko dydį, kabelio ilgį, įtampos lygį, montavimo būdą, taikymą, paskirties šalį, taikomą standartą ir reikalaujamą ugnies atsparumo lygį. Jei kabelio specifikacija nėra galutinė, pirminei techninei peržiūrai galima pateikti projekto apkrovą ir įrengimo sąlygas.
