Aliuminio PVC ugniai atsparus maitinimo kabelis

Žemos įtampos grandinėms, kurioms esant nurodytam gaisro poveikiui reikia išlaikyti įtampą, aliuminio PVC ugniai atsparus maitinimo kabelis sujungia aliuminio laidą su elektros izoliacija, specialiu ugniai atspariu sluoksniu ir PVC apsaugine danga. Jis skirtas avariniam elektros paskirstymui ir kitoms grandinėms su apibrėžtais gaisro tęstinumo reikalavimais.

Asortimentas apima laidų dydžius nuo 1,5 mm² iki 1000 mm², pateikiami elektros duomenys apie laidininko varžą, atsparumą įtampai ir pralaidumą skirtingomis montavimo sąlygomis. Galutinis kabelio pasirinkimas priklauso nuo grandinės apkrovos, trasos ilgio, montavimo būdo, leistino įtampos kritimo ir taikomų gaisrinės saugos reikalavimų.

Gaminio matmenys ir techniniai parametrai

Konstrukcijos ir medžiagų parinkimas

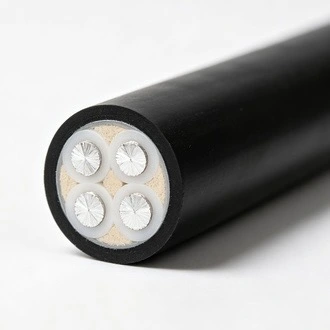

Kabelis yra sudarytas iš keturių funkcinių sluoksnių, kurie veikia kartu normaliai veikiant ir esant nurodytoms gaisro bandymo sąlygoms. Aliuminio laidininkas neša elektros apkrovą, o izoliacija užtikrina elektrinį atskyrimą. Specialus ugniai atsparus sluoksnis padeda apsaugoti grandinę esant aukštai temperatūrai, o PVC apvalkalas sudaro išorinį apsauginį paviršių.

Aliuminio laidininkas

Aliuminis naudojamas kaip srovės laidininkas. Jo mažesnis tankis, palyginti su variu, gali būti susijęs su kabelio svoriu ir valdymu, ypač ilguose kabelių maršrutuose. Tačiau aliuminio laidininkams reikia tinkamo dydžio ir suderinamų galų komponentų. Prieš pasirenkant laidininko skerspjūvį, reikia atsižvelgti į srovės stiprumą, įtampos kritimą ir įrengimo sąlygas.

Ugniai atsparus sluoksnis

Ugniai atsparus sluoksnis yra skirtas užtikrinti šiluminę elektros šerdies apsaugą nurodyto gaisro metu. Jo funkcija turėtų būti atskirta nuo antipireno: antipireninės medžiagos pirmiausia yra skirtos apriboti liepsnos plitimą, o ugniai atsparios kabelių konstrukcijos įvertinamos taip, kad palaikytų grandinės veikimą nustatytomis ugnies bandymo sąlygomis.

PVC izoliacija ir išorinis apvalkalas

Izoliacija užtikrina reikiamą elektros atskyrimą aplink laidininką, o PVC apvalkalas apsaugo gatavą kabelį nuo įprasto išorinio kontakto tvarkymo ir montavimo metu. Lentelėje nurodyti izoliacijos ir apvalkalo storiai skiriasi priklausomai nuo laidininko dydžio ir yra dalis kabelio matmenų specifikacijos.

Elektros ir gaisro charakteristikos

Su gaisru susijusių maitinimo grandinių kabelio veikimo negalima įvertinti vien tik atsparumu liepsnai. Elektros tęstinumas, izoliacijos būklė, laidininko varža ir taikomos ugnies bandymo sąlygos turi būti vertinamos kartu. Pateiktuose gaminio duomenyse nurodoma 3,5 kV/5 min bandomoji įtampa ir pateikiamos atskiros srovės nešančios vertės, skirtos įrengimui ore ir tiesioginiame grunte.

Atsparumo ugniai bandymo sąlygos

Pateiktoje gaminio informacijoje nurodomas 90 minučių atsparumas ugniai 750 °C bandymo sąlygomis. Ši vertė turėtų būti suprantama kaip bandymo rezultatas, susijęs su nurodyta kabelio konstrukcija ir bandymo metodu, o ne kaip universalus teiginys, kad kabelis išlaikys maitinimą tiek pat laiko po kiekvieno tikro gaisro. Projekto patvirtinimas turėtų būti pagrįstas taikoma bandymų ataskaita ir vietiniais priešgaisrinės saugos reikalavimais.

Laidininko varža ir amperiškumas

Laidininko nuolatinės srovės varža nurodyta techninėje lentelėje, kurioje nurodyti taikomi aliuminio laidų dydžiai. Talpos skaičiai pateikiami atskirai montuojant į orą ir įkastą dirvą, nes šilumos išsklaidymas keičiasi priklausomai nuo montavimo sąlygų. Nustatant tikrąjį kabelio dydį taip pat gali reikėti atsižvelgti į aplinkos temperatūrą, kabelių grupavimą, laidojimo sąlygas, maršruto ilgį ir leistiną įtampos kritimą.

Atsparios įtampos našumas

Nurodyta 3,5 kV/5 min vertė atitinka pateiktuose gaminio duomenyse nurodytą bandymo įtampą ir trukmę. Atsparumo įtampos bandymas naudojamas izoliacijos sistemai patikrinti nustatytomis bandymo sąlygomis. Pateikiant laidą projekto patvirtinimui, reikia peržiūrėti gaminio dokumentus ir taikomą gamybos standartą.

Montavimas ir kabelių pasirinkimas

Kabelio pasirinkimas turėtų prasidėti nuo elektros apkrovos, o tada patikrinti, ar jis atitinka faktinę įrengimo aplinką. Avarinių ir su gaisru susijusių grandinių atveju prieš užsakant kabelį taip pat reikia nustatyti reikiamą atsparumo ugniai trukmę ir taikomus konstrukcijos reikalavimus.

Laidininko dydžio pasirinkimas

Vardinis skerspjūvis turi būti parenkamas atsižvelgiant į darbo srovę, įtampos kritimą ir įrengimo sąlygas. Tolimojo atstumo grandinėse įtampos kritimas gali tapti svarbiu dydžio veiksniu net tada, kai laidininko srovės pralaidumo pakanka. Todėl galutinis pasirinkimas turėtų būti pagrįstas visa grandinės konstrukcija, o ne vien talpa.

Oro montavimas

Įrengus kabelių loveliuose ar kitose atvirose trasose, šilumos išsklaidymo, tarpai tarp kabelių, aplinkos temperatūros ir apkrautų kabelių skaičiaus gali turėti įtakos leistinai srovei. Lentelėje pateiktos oro pralaidumo vertės pateikia gaminio atskaitos duomenis ir turi būti taikomos kartu su atitinkamu įrengimo standartu.

Tiesioginės laidojimo ir kabelių tranšėjos

Tiesiogiai užkasant arba įrengiant požeminę kabelio tranšėją, reikia atsižvelgti į dirvožemio šilumines sąlygas, įkasimo gylį, tarpą tarp kabelių, drenažą ir mechaninę apsaugą. Lentelėje pateiktos tiesioginės talpos vertės yra konkrečiam įrenginiui būdingos pamatinės vertės ir neturėtų būti traktuojamos kaip konkretaus projekto kabelių skaičiavimų pakaitalas.

Aliuminio laidininko galas

Aliuminio laidininkai turi būti jungiami naudojant gnybtus, antgalius arba jungtis, tinkamas aliuminio laidininkams ir nurodytai elektros apkrovai. Tinkamas laidininko paruošimas ir suspaudimas jungtyje yra svarbūs, nes netinkamai paruoštas galas gali sukurti papildomą kontaktinę varžą ir vietinį šildymą.

Tipiškos taikymo sritys

Aliuminio PVC ugniai atsparus maitinimo kabelis gali būti nurodytas žemos įtampos paskirstymo grandinėse, kur nenutrūkstamas elektros tiekimas esant apibrėžtai gaisro sąlygai yra projekto reikalavimo dalis. Įprastas pritaikymas apima pasirinktas avarines maitinimo grandines, su gaisru susijusias elektros apkrovas, viešuosius pastatus, pramoninius įrenginius ir požeminius skirstymo maršrutus.

Avarinis energijos paskirstymas

Kabelis gali būti naudojamas paskirtoms avarinėms maitinimo grandinėms, kur kabelių sistema turi palaikyti grandinės veikimą tam tikrą laikotarpį gaisro metu. Reikalingas atsparumo ugniai lygis turi būti patvirtintas projekto projekte ir galiojančiuose vietiniuose reglamentuose.

Visuomeniniai ir komerciniai pastatai

Taikymas gali apimti pasirinktas maitinimo grandines ligoninėse, mokyklose, komerciniuose pastatuose ir kituose įrenginiuose, kuriuose sumontuotos avarinės elektros sistemos. Ar reikalinga konkreti kabelio konstrukcija, priklauso nuo pastato projekto, gaisro strategijos ir taikomų elektros bei gaisro taisyklių.

Pramoniniai įrenginiai

Gamyklose ir pramoniniuose objektuose kabelis gali būti naudojamas avariniam paskirstymui, su gaisru susijusiai įrangai ir kitoms žemos įtampos grandinėms, kur nurodytas aliuminio laidininkas ir apibrėžtas ugnies charakteristikos reikalavimas. Kabelio dydis turi būti suderintas su elektros apkrova ir montavimo maršrutu.

Požeminiai paskirstymo maršrutai

Galimi didesni laidų dydžiai gali būti naudojami požeminėms paskirstymo trasoms ir kabelių tranšėjoms, jei pagal įrengimo projektą tokia kabelio konstrukcija leidžiama. Prieš montuojant reikia patikrinti laidojimo sąlygas, mechaninę apsaugą ir šilumos išsklaidymą.

Gamybos ir kokybės dokumentacija

Vidaus gamyba ir bandymai

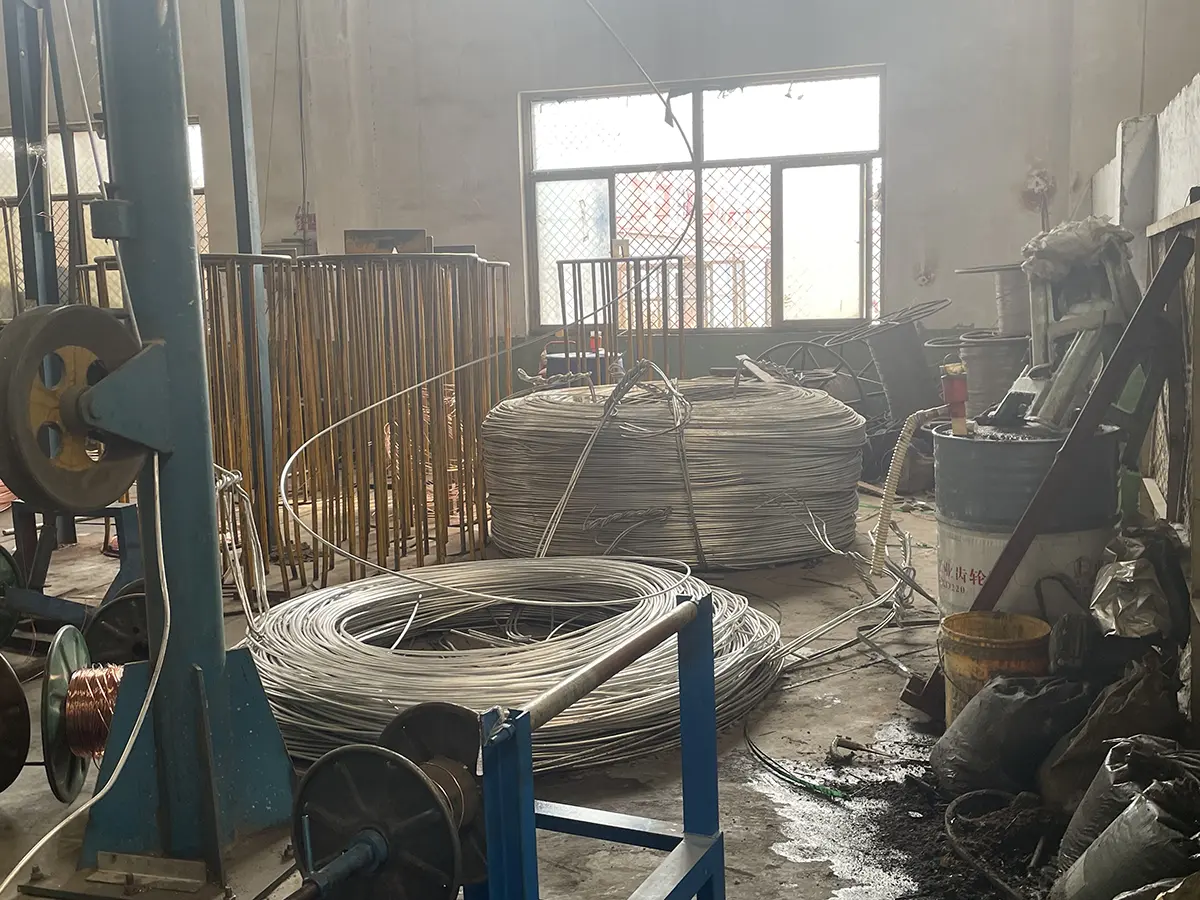

„Qiancheng Cable“ valdo savo kabelių gamybos cechus ir bandymų įrenginius. Gamybos procesas apima laidininkų apdorojimą, izoliacijos ekstruziją, ugniai atsparaus sluoksnio uždėjimą ir išorinio apvalkalo ekstruziją. Atitinkami gamybos ir tikrinimo įrašai sudaro pagrindą kontroliuoti gatavo kabelio matmenis ir elektrines charakteristikas.

Kokybės vadybos sertifikatai

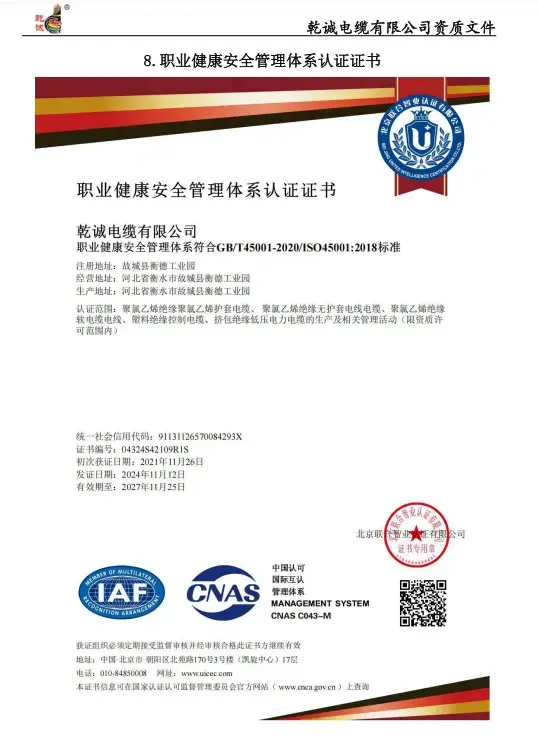

„Qiancheng Cable“ turi nacionalinę pramoninių kabelių gamybos licenciją kartu su ISO9001 kokybės vadybos, ISO14001 aplinkosaugos vadybos ir ISO45001 profesinės sveikatos ir saugos sertifikatais. Šiuose dokumentuose pateikiama informacija apie įmonės gamybos ir valdymo sistemas, juos galima peržiūrėti tiekėjų kvalifikacijos metu.

Techninė patikra prieš užsakant

Pirkdami projektą, kabelis turėtų būti patikrintas pagal faktines elektros ir priešgaisrinės saugos specifikacijas, o ne pasirinktas tik pagal gaminio pavadinimą. Prašant citatos ar techninės informacijos praverčia ši informacija: reikalingas laidininko skerspjūvis, darbinė įtampa, apkrovos srovė, kabelio ilgis, montavimo būdas, aplinkos ar grunto sąlygos, kabelių grupavimas, leistinas įtampos kritimas ir būtina priešgaisrinio bandymo sąlyga.

Kai kabelis pateikiamas statybos projektui, pirkėjas taip pat gali prašyti peržiūrėti taikomus techninius duomenis, bandymų dokumentus ir kvalifikacijos atestatus. Tai leidžia prieš gaminant ir montuojant patikrinti pasirinktus konstrukcijos ir bandymo reikalavimus.

DUK

Kuo skiriasi ugniai atsparus ir antipireninis kabelis?

Atsparumas ugniai yra susijęs su kabelio grandinės galimybe toliau veikti tam tikrą laikotarpį esant nustatytoms ugnies bandymo sąlygoms. Liepsnos stabdymas daugiausia susijęs su liepsnos plitimo išilgai kabelio ribojimu. Kabelis gali turėti antipireno savybių ir nėra klasifikuojamas pagal tą patį atsparumą ugniai.

Kodėl šiam kabeliui naudojamas aliuminio laidininkas?

Aliuminis yra mažesnio tankio laidininkas žemos įtampos elektros paskirstymui. Tai gali būti aktualu, kai reikia atsižvelgti į kabelio svorį ir valdymą. Kadangi aliuminio elektrinės ir jungčių charakteristikos skiriasi nuo vario, laidų dydžio ir galų komponentai turėtų būti parinkti atitinkamai.

Ką reiškia 90 minučių atsparumo ugniai specifikacija?

Pateiktoje gaminio informacijoje nurodyta 90 minučių 750 °C bandymo sąlygomis. Tai reiškia apibrėžtą nurodytos kabelio konstrukcijos bandymo sąlygą. Tai neturėtų būti aiškinama kaip identiško grandinės veikimo garantija kiekvieno tikro gaisro atveju, nes tikrieji rezultatai priklauso nuo įrengimo, gaisro poveikio ir taikomo bandymo metodo.

Kaip pasirinkti kabelio dydį?

Renkantis reikia atsižvelgti į apkrovos srovę, įtampos kritimą, kabelio ilgį, montavimo būdą, aplinkos sąlygas, kabelių grupavimą ir reikiamą ugnies efektyvumo lygį. Lentelėje pateiktos talpos vertės pateikia atskaitos duomenis, skirtus montuoti ore ir tiesiogiai užkastame dirvožemyje.

Ar kabelis gali būti naudojamas tiesioginiam užkasimui?

Produkto duomenys apima tiesioginio palaidoto dirvožemio atsparumo vertes. Tikrasis tinkamumas vis tiek turi būti patvirtintas atsižvelgiant į kabelio konstrukciją, laidojimo sąlygas, mechaninę apsaugą, grunto šilumines charakteristikas ir taikomus įrengimo reikalavimus.

Į ką reikia atsižvelgti jungiant aliuminio laidą?

Gnybtas arba jungtis turi būti tinkami aliuminio laidininkams ir nurodytai apkrovai. Tinkamas laidininko paruošimas ir suspaudimas yra svarbūs norint išlaikyti patikimą elektros jungtį ir išvengti per didelės kontaktinės varžos ar vietinio šildymo.

Kokius dokumentus galima pateikti projekto vertinimui?

Priklausomai nuo projekto reikalavimų, tiekėjo ir gaminio vertinimui gali būti pateikti techniniai duomenys, gaminių bandymų dokumentacija ir įmonės kvalifikacijos sertifikatai. Prieš patvirtinant su gaisru susijusias programas, reikia peržiūrėti atitinkamus gaisro bandymo dokumentus kartu su projekto specifikacija.
