Aliuminio PVC kabelis

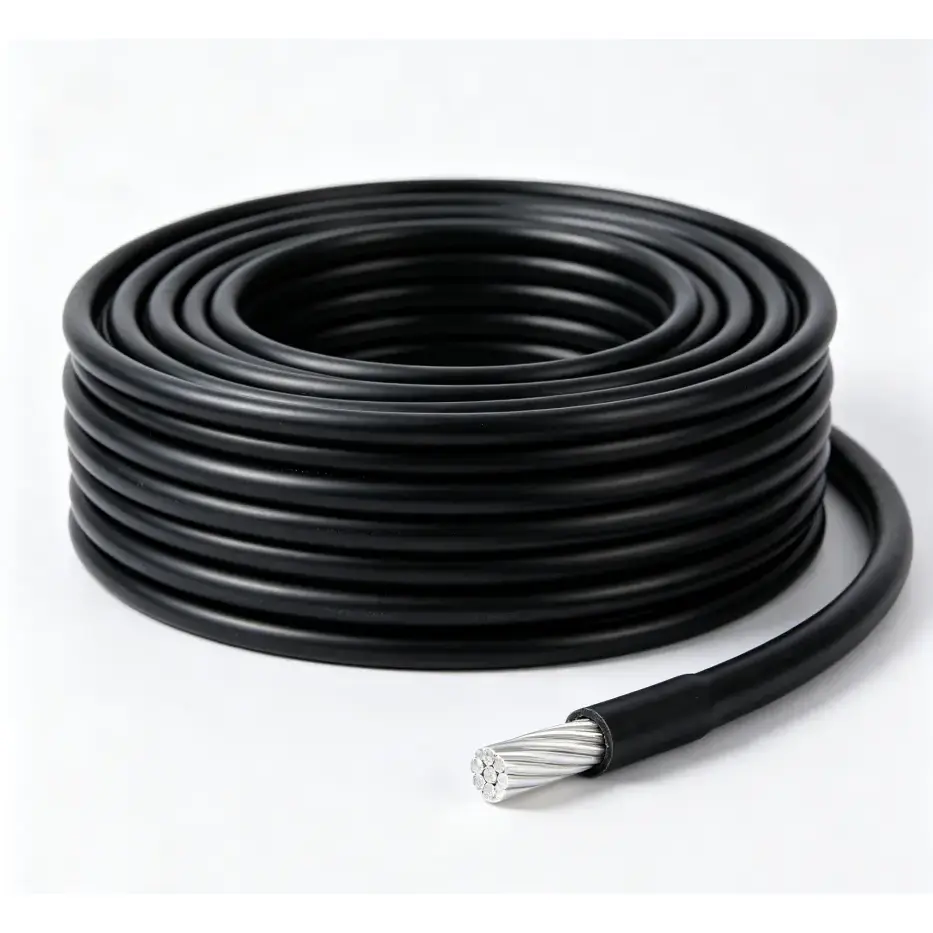

Aliuminio PVC kabelis yra žemos įtampos maitinimo kabelis, kuriame naudojamas didelio grynumo aliuminio laidininkas su PVC izoliacija ir apsauginiu apvalkalu. Jis skirtas stacionariam elektros paskirstymui ir laidų prijungimui, kai aliuminio laidininkas yra techniškai tinkamas, o mažesnis kabelio svoris yra svarbus veiksnys. Galimos konstrukcijos apima tvirtus kieto aliuminio ir vijų aliuminio laidininkus, kurių skerspjūvis yra nuo 2,5 mm² iki 185 mm², o vardinė įtampa yra 450/750 V ir mažesnė.

Gaminio specifikacijos matmenų ir techninių parametrų lentelė

Medžiagos ir konstrukcijos detalės

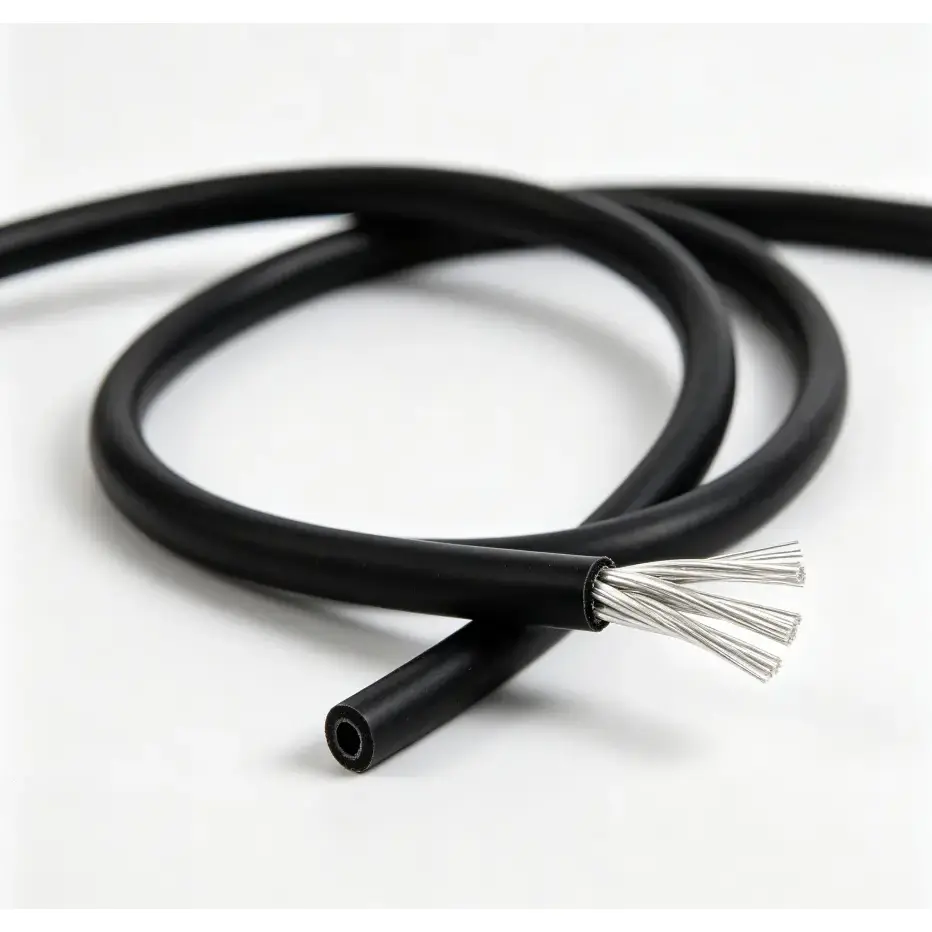

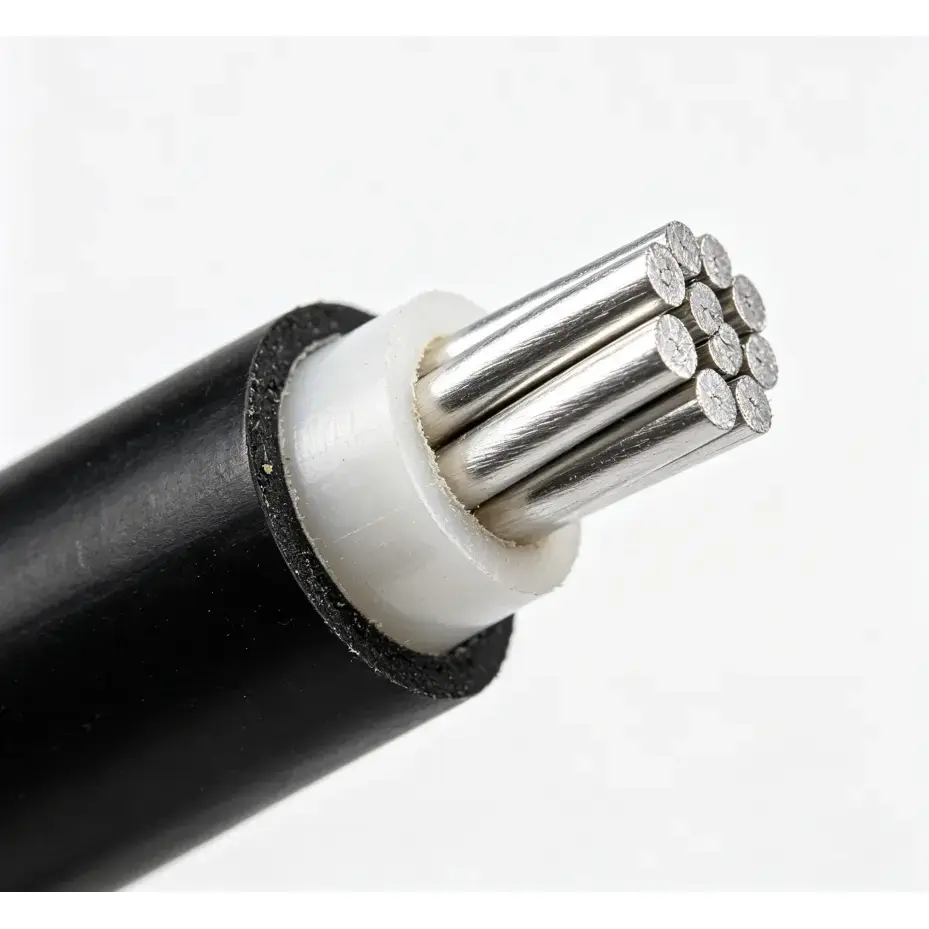

Aukšto grynumo aliuminio laidininkas

Laidininkas pagamintas iš didelio grynumo aliuminio ir gali būti tiekiamas tvirto kieto aliuminio arba sruogos konstrukcijos. Galimas skerspjūvio diapazonas yra nuo 2,5 mm² iki 185 mm². Laidininko pasirinkimas turėtų būti pagrįstas reikiama apkrova, leistinu įtampos kritimu, montavimo būdu ir taikomais elektros reikalavimais, o ne vien skerspjūviu.

PVC izoliacija ir apsauginis apvalkalas

PVC izoliacija užtikrina elektros atskyrimą aplink laidininką, o išorinis PVC sluoksnis papildomai apsaugo įprasto naudojimo ir stacionaraus montavimo metu. Pagamintas kabelis turi būti parenkamas atsižvelgiant į numatomą aplinkos temperatūrą, drėgmės poveikį, mechanines sąlygas ir tai, ar instaliacija yra patalpoje ar lauke.

Elektros veikimas ir patikra

Išvardintos specifikacijos apima izoliacijos varžos, maitinimo dažnio atsparumo įtampos ir nuolatinės srovės laidininko varžos reikalavimus. Šie parametrai yra praktiniai atskaitos taškai vertinant elektros izoliaciją ir laidininko kokybę prieš pradedant eksploatuoti kabelį.

Dėl ko produktas tinkamas naudoti inžinerijoje

1. Valdoma laidininko medžiaga ir skerspjūvis

Naudojant didelio grynumo aliuminį, laidininko svoris yra santykinai mažas, kartu išlaikant nurodytam naudojimui reikalingas elektrines charakteristikas. Laidininko skerspjūvio valdymas yra svarbus norint išlaikyti nuspėjamą varžą ir srovės laidumą numatytomis eksploatavimo sąlygomis.

2. Nuosekli PVC ekstruzija

Izoliacija ir apvalkalas suformuojami kontroliuojamo ekstruzijos būdu, kad būtų išlaikyti nurodyti kabelio matmenys. Tolygus izoliacijos storis padeda užtikrinti patikimą elektrinį atskyrimą, o išorinis apvalkalas apsaugo nuo įprasto kontakto, drėgmės ir mechaninio susidėvėjimo atitinkamomis eksploatavimo sąlygomis.

3. Gamybos patikrinimas pagal išmatuojamus parametrus

„Qiancheng“ gamybos metu tikrina išmatuojamas kabelio charakteristikas, įskaitant laidininko varžą, galutinius matmenis ir elektrines charakteristikas. Patikrinimo įrašai ir atitinkami bandymų dokumentai gali būti pateikti pagal gaminio specifikaciją ir projekto reikalavimus.

Pagrindiniai produkto pranašumai

1. Mažesnis kabelio svoris transportavimui ir montavimui

Aliuminio laidininko tankis yra mažesnis nei vario, todėl gatavą kabelį lengviau naudoti tinkamoms reikmėms. Tai gali būti naudinga ilgiems kabelių maršrutams, lauko fiksuotai laidai ir projektams, kuriuose reikia atsižvelgti į kabelių transportavimo ir montavimo darbo krūvį.

2. Dvisluoksnė PVC apsauga

Izoliacija ir išorinis apvalkalas sudaro dviejų sluoksnių apsaugos sistemą aplink laidininką. Konstrukcija užtikrina elektros izoliaciją ir papildomą fizinę stacionarių laidų apsaugą tinkamomis aplinkos sąlygomis.

3. Platus žemos įtampos specifikacijų diapazonas

Galimi laidų skerspjūviai svyruoja nuo 2,5 mm² iki 185 mm², atitinkantys įvairius žemos įtampos stacionarių laidų reikalavimus. Renkantis specifikacijas reikia atsižvelgti į įrangos apkrovą, montavimo būdą, kabelio ilgį, įtampos kritimą ir taikomus vietinius elektros reikalavimus.

4. Tinka projektams, kuriuose atsižvelgiama į kabelio svorį

Inžineriniams tikslams, susijusiems su dideliu kabelių kiekiu arba dideliais transportavimo atstumais, mažesnis aliuminio tankis gali supaprastinti medžiagų tvarkymą. Tikroji ekonominė nauda priklauso nuo laidininko dydžio, kabelio ilgio, įrengimo sąlygų ir reikalingų elektros charakteristikų.

5. Galimos antipireninės ir ugniai atsparios specifikacijos pagal reikalavimus

Techninėje lentelėje pateikiami taikomų specifikacijų antipirenai ir ugniai atsparumo reikalavimai. Jei projektui reikalingas specifinis gaisro veiksmingumas, prieš gaminant ir išsiunčiant turi būti patvirtinta reikiama klasė, bandymo metodas ir sertifikatas.

Taikymo scenarijai

Aliuminio PVC kabelis gali būti naudojamas žemos įtampos fiksuotam elektros paskirstymui gyvenamuosiuose, komerciniuose, pramoniniuose, žemės ūkio ir infrastruktūros projektuose, kur pasirinktas aliuminio laidininkas atitinka elektros projektavimo reikalavimus.

Gyvenamųjų ir pastatų elektros paskirstymas

Įprastas pritaikymas apima elektros energijos paskirstymą gyvenamiesiems pastatams, savarankiškai pastatytiems namams, parduotuvėms ir kitiems stacionariems pastatams. Įrengimas gali apimti patalpų vamzdžių išvedžiojimą, kai kabelio specifikacija ir vietinis elektros kodas leidžia jį naudoti.

Lauko ir komunalinis elektros paskirstymas

Kabelis gali būti naudojamas miesto apšvietimui, parkų gatvių šviestuvams, lauko stacionariam elektros paskirstymui ir miesto-kaimo elektros tinklų atnaujinimo projektams. Montuojant lauke reikia atsižvelgti į saulės šviesą, drėgmę, mechaninę apsaugą ir pasirinkto kabelio aplinkosauginį įvertinimą.

Gamyklos ir smulkūs pramonės objektai

Jis gali būti naudojamas žemos įtampos elektros tiekimui gamyklų dirbtuvėms, mažoms perdirbimo įmonėms ir kitoms pastovioms pramoninėms apkrovoms. Laidininko skerspjūvis turėtų būti nustatomas pagal faktinę įrangos apkrovą ir įrengimo sąlygas.

Statybos ir laikinosios energijos pritaikymai

Mažesnis aliuminio svoris gali būti naudingas laikinai paskirstant elektros energiją statybvietėse ir kituose projektuose, kuriuose reikia perkelti kabelius arba pakartotinai tvarkyti medžiagas. Kabelis turi būti sumontuotas su tinkama mechanine apsauga ir laikantis laikinų maitinimo sistemos reikalavimų.

Žemės ūkio ir infrastruktūros projektai

Tai gali būti naudojama dirbamos žemės drėkinimui, šiltnamio energijos tiekimui ir kitiems žemos įtampos žemės ūkio įrenginiams, taip pat tinkamam infrastruktūros laidus. Prieš pasirenkant galutinę specifikaciją, reikia įvertinti aplinkos poveikį ir įrengimo metodą.

Produktas palaiko fiksuotus montavimo metodus, tokius kaip vidaus kanalų nutiesimas, tinkamas išorinis įrengimas lauke ir kiti patvirtinti žemos įtampos klojimo būdai. Taikomas montavimo būdas visada turi būti patvirtintas pagal kabelio specifikacijas ir vietines elektros taisykles.

Pasirinkimo svarstymai prieš užsakant

1. Nustatykite elektros apkrovą

Prieš pasirinkdami laidininko skerspjūvį, patvirtinkite prijungtą apkrovą ir darbinę srovę. Skaičiuojant taip pat reikia įtraukti kabelio ilgį ir leistiną įtampos kritimą.

2. Patvirtinkite diegimo aplinką

Vidaus vamzdynams, lauko viršūnėms, statybvietėms ir žemės ūkio įrenginiams gali būti taikomi skirtingi aplinkosaugos reikalavimai. Patvirtinant specifikaciją reikia atsižvelgti į saulės spindulių, vandens, mechaninio poveikio ir temperatūros poveikį.

3. Patikrinkite reikiamą gaisro efektyvumą

Jei projektui reikalingas antipirenas arba ugniai atsparus kabelis, prieš gaminant reikia nurodyti reikiamą klasifikaciją ir bandymo reikalavimus. Atitinkamos eksploatacinės savybės neturėtų būti daromos vien iš standartinės PVC konstrukcijos.

4. Patvirtinkite dokumentų reikalavimus

Eksporto ar inžineriniams projektams reikalingi standartai, bandymų ataskaitos, sertifikatai, pakuotės specifikacijos ir ženklinimo reikalavimai turi būti patvirtinti iš anksto. Tai padeda užtikrinti, kad tiekiamas kabelis atitiktų paskirties rinkos techninius ir dokumentacijos reikalavimus.

DUK

1. Kokio prekės ženklo šis produktas?

Produktą gamina Qiancheng. Galimos specifikacijos gali būti pateikiamos pagal reikiamą laidininko skerspjūvį, vardinę įtampą ir taikymo sąlygas.

2. Ar galite pateikti pritaikytas kabelių specifikacijas ir OEM gamybą?

Pagal užsakymo specifikaciją galima aptarti individualius gatavo ilgio, spausdinimo ir kitus gamybos reikalavimus. OĮG susitarimai taip pat gali būti įvertinti pagal tinkamus projekto kiekius ir techninius reikalavimus.

3. Ar galimos įprastos specifikacijos masiniams užsakymams?

Bendrosios specifikacijos gali būti išdėstytos atsižvelgiant į gamybos ir atsargų sąlygas. Didelių užsakymų atveju prieš gaminant ar išsiunčiant reikia patvirtinti reikiamą skerspjūvį, kiekį, gatavą ilgį, pakuotę ir pristatymo grafiką.

4. Kur galima naudoti šį kabelį?

Įprastai naudojami gyvenamieji ir komerciniai elektros energijos paskirstymas, gamyklos dirbtuvės, komunalinis apšvietimas, statybvietės elektros tiekimas, žemės ūkio drėkinimas ir kiti tinkami žemos įtampos stacionarių laidų projektai.

5. Į ką reikėtų atsižvelgti renkantis aliuminio laidinį kabelį?

Turėtų būti atsižvelgta į laidininko skerspjūvį, darbinę srovę, kabelio ilgį, įtampos kritimą, montavimo būdą, aplinkos sąlygas ir reikalingą gaisro efektyvumą. Atitinkamos specifikacijos turėtų būti nustatomos pagal faktinį elektros projektą, o ne pasirenkant tik kainą arba vardinį skerspjūvį.

6. Ar galima pateikti pavyzdžius ir techninius dokumentus?

Pavyzdžius ir techninę dokumentaciją galima aptarti pagal reikiamą specifikaciją. Turimi dokumentai gali apimti gaminio parametrus, gamyklinių bandymų įrašus ir kitus projektui reikalingus taikomus techninius ar atitikties dokumentus.
