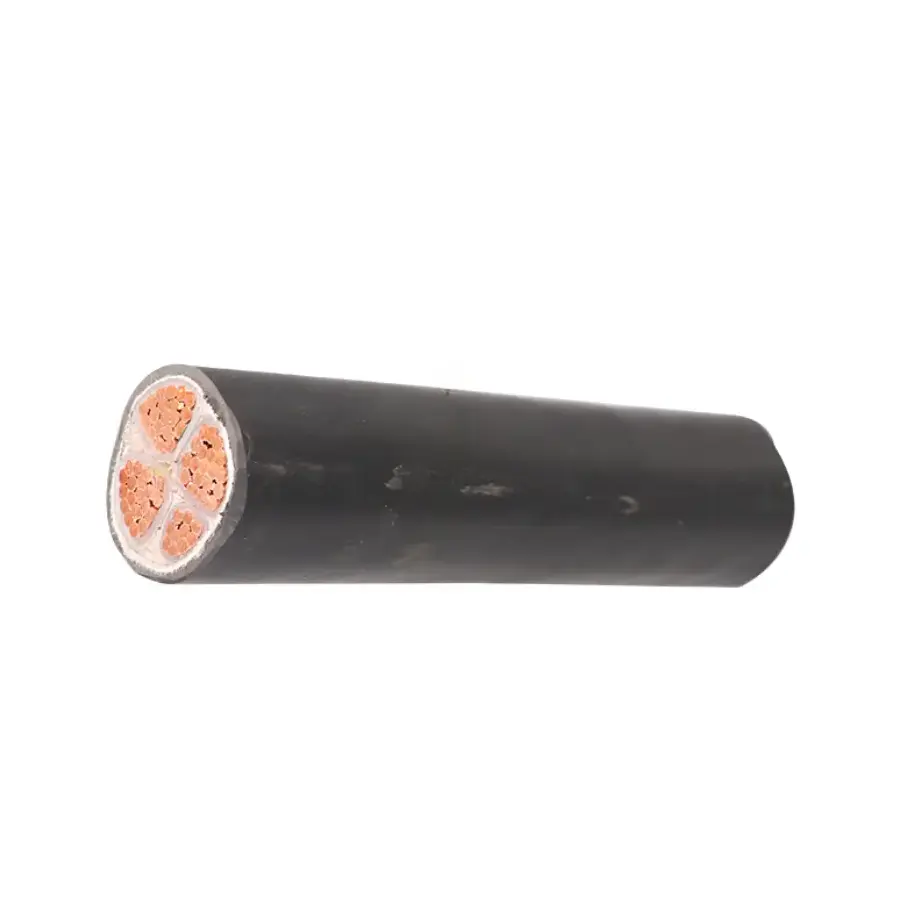

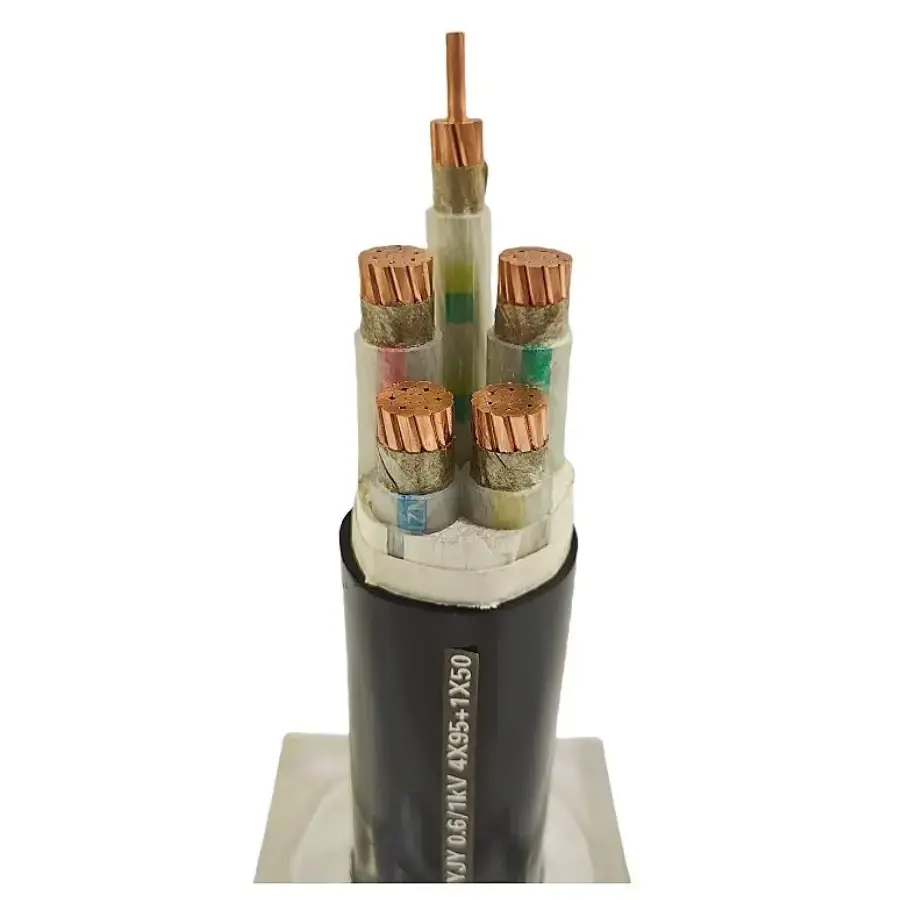

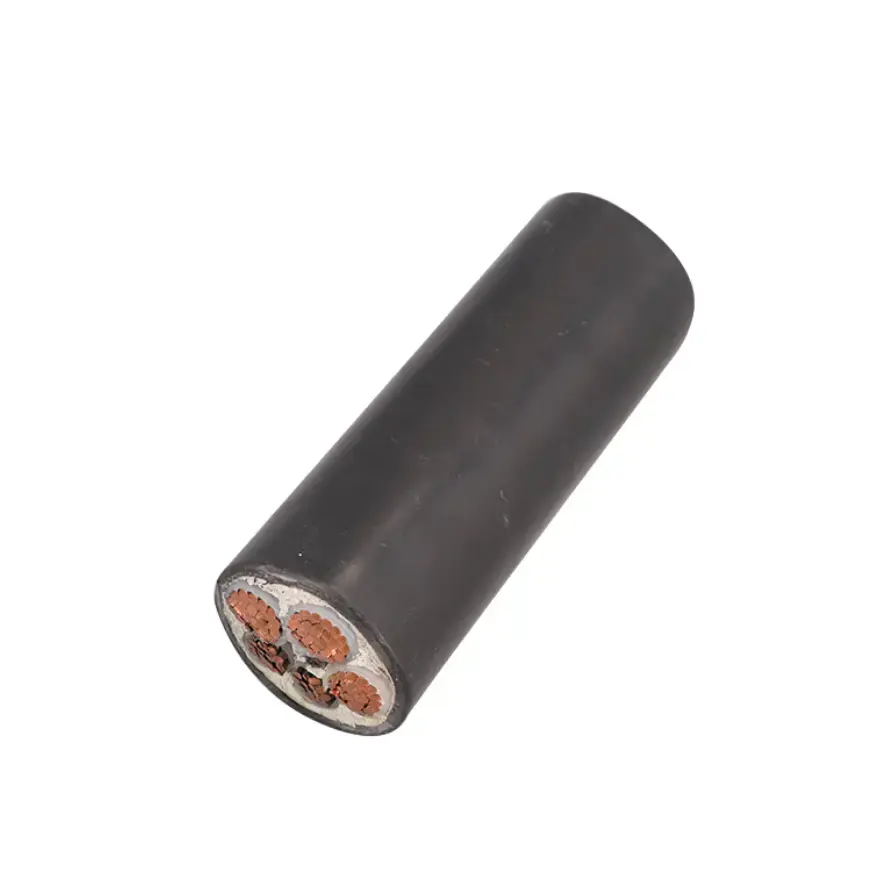

XLPE izoliuotas kasybos maitinimo kabelis

Modelis: MYJV, MYJV22.

XLPE izoliuotas kasybos maitinimo kabelis atitinka MT/T 818.13-2009, su didelio grynumo deguonies neturinčiais variniais laidais, XLPE skersinio ryšio izoliacija ir antipirenu PVC apvalkalu. Nominali įtampa svyruoja nuo 0,6/1kV iki 8,7/10kV, o ilgalaikė darbo temperatūra yra 90 ℃. Kabelis skirtas stacionariam elektros paskirstymui požeminėse ir atvirose anglies kasyklose. Jis skirtas statiniam montavimui ir neturėtų būti naudojamas mobilioje įrangoje, kurią reikia nuolat vilkti arba pakartotinai lenkti.

Gaminio specifikacijų ir techninių parametrų lentelė

Pagrindinės konstrukcijos ypatybės

1. XLPE izoliacija aukštesnėms darbo temperatūroms

XLPE izoliacija turi nurodytą ilgalaikę darbo temperatūrą 90 ℃, o trumpalaikio trumpojo jungimo temperatūrą iki 250 ℃. Palyginti su PVC izoliacija, XLPE suteikia aukštesnę temperatūrą stacionariose maitinimo grandinėse, kur reikia kartu atsižvelgti į laidininko apkrovą ir aplinkos sąlygas.

2. Varinis laidininkas ir elektros charakteristikos

Laidininkas pagamintas iš didelio grynumo vario, kuriame nėra deguonies, ir pagal kabelio specifikaciją yra kietos arba suvytos konstrukcijos. Laidininko skerspjūvis, šerdies išdėstymas ir vardinė įtampa turi būti suderinti su prijungta apkrova, perdavimo atstumu ir montavimo sąlygomis. Nuolatinės srovės laidininko varža tikrinama pagal taikomus MT 818 arba GB/T 3956 reikalavimus.

3. Ugnį sulaikantis PVC apvalkalas

Išorinis apvalkalas užtikrina išorinę kabelio apsaugą ir turi antipireno savybių kasybos reikmėms. Pateiktoje specifikacijoje taip pat nurodytas atsparumas alyvos ir rūgščių-šarmų poveikiui. Patvirtinant tinkamą apvalkalo konstrukciją, reikia atsižvelgti į tikrąjį cheminį poveikį, vandens sąlygas, temperatūrą ir mechaninį įtempį.

4. Pasirenkamas plieninės juostos šarvai

Įrenginiams, kur reikalinga papildoma mechaninė apsauga, galima įsigyti plieninės juostos šarvuotą konstrukciją. Todėl MYJV22 nuo nešarvuotos MYJV konstrukcijos skiriasi savo šarvų sluoksniu. Galutinė konstrukcija turi būti parenkama pagal klojimo būdą, mechaninę riziką ir taikomą projekto specifikaciją.

Diegimo ir taikymo sąlygos

Šis kabelių diapazonas yra skirtas fiksuotam energijos paskirstymui, o ne nuolatiniam mobiliajam ryšiui. Įprastai naudojami pagrindiniai požeminiai keliai, elektromechaninės kameros, stacionarios siurblių sistemos, vėdinimo įranga, konvejerio maitinimo grandinės ir kiti stacionarūs kasyklos energijos paskirstymo taškai.

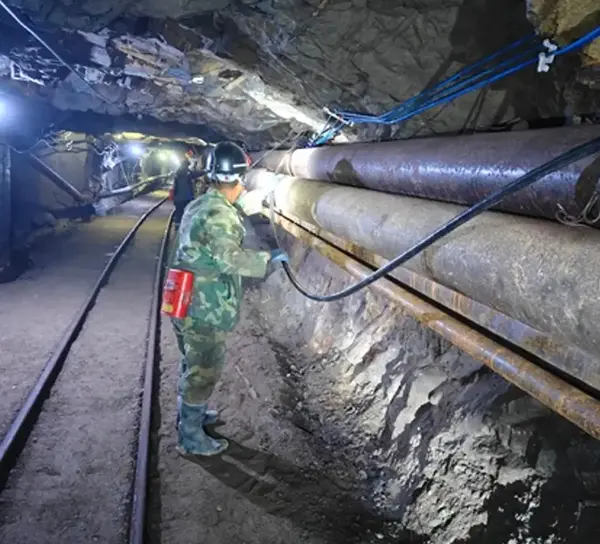

1. Požeminis fiksuotas elektros paskirstymas

Požeminiuose įrenginiuose kabelio specifikacijos turi būti patikrintos pagal vardinę įtampą, apkrovos srovę, įrengimo kelią, aplinkos temperatūrą, drėgmės poveikį ir esamą mechaninę apsaugą. Jei kabelis yra nutiestas per sritis, kuriose yra didesnė smūgio ar suspaudimo rizika, galima apsvarstyti galimybę naudoti šarvuotą konstrukciją.

2. Atviros kasyklos energijos sistemos

Fiksuotosios grandinės atvirose kasyklose gali apimti lauko poveikį, dulkes, lietų ir temperatūros pokyčius. Renkantis kabelį reikia atsižvelgti į šias aplinkos sąlygas kartu su reikiamu įtampos lygiu, laidų dydžiu ir klojimo išdėstymu.

3. Anglies plovimo ir pagalbiniai įrenginiai

Fiksuotos anglies plovimo įrenginių, siurblinių, vėdinimo sistemų ir kitų pagalbinių įrenginių maitinimo grandinės gali būti nurodytos pagal įrangos apkrovą ir paskirstymo atstumą. Kabelio konstrukcija turėtų būti patikrinta atsižvelgiant į faktinę aplinką, o ne taikyti vieną specifikaciją visiems kasyklos objektams.

Techninė atranka ir apžiūra

Prieš užsakant, reikia patvirtinti reikiamą vardinę įtampą, laidininko skerspjūvį, gyslų skaičių, šarvų konstrukciją, kabelio ilgį ir montavimo būdą. Ilgesnių maitinimo maršrutų atveju taip pat reikėtų atsižvelgti į įtampos kritimą ir laidininko varžą kartu su numatoma apkrova.

Atliekant patikrinimą, produkto modelį ir kabelio konstrukciją galima patikrinti pagal pirkimo specifikaciją. Atsižvelgiant į projekto reikalavimus, dokumentuose ir bandymų įrašuose gali būti laidininko varžos, su izoliacija susijusių bandymų, atsparumo įtampai rezultatų ir antipireno bandymų įrašai. Jei reikalingas konkrečios kasyklos sertifikavimas arba papildomi tikrinimo dokumentai, jie turi būti patvirtinti prieš gaminant ir išsiunčiant.

DUK

1 klausimas: koks standartas taikomas šiam kasybos maitinimo kabeliui?

A: Gaminys nurodytas pagal MT/T 818.13-2009, laidų reikalavimai nurodyti GB/T 3956, kur taikoma. Tikslus standartas ir dokumentai, reikalingi projektui, turi būti patvirtinti pagal pasirinktą modelį ir vardinę įtampą.

2 klausimas: kokios įtampos ir laidininkų dydžių yra?

A: Nurodytas vardinės įtampos diapazonas yra nuo 0,6/1 kV iki 8,7/10 kV, o techninėje lentelėje nurodyti laidų skerspjūviai nuo 2,5 mm² iki 300 mm². Šerdies konfigūracija gali būti 3 gyslų arba 3+1 gyslų, o tikslus derinys priklauso nuo pasirinkto kabelio specifikacijos.

3 klausimas: kuo skiriasi MYJV ir MYJV22?

A: MYJV reiškia XLPE izoliuotą, PVC apvalkalu konstrukciją, o MYJV22 prideda plieninės juostos šarvus. Šarvuota versija svarstoma, kai montavimui reikalinga papildoma mechaninė apsauga. Tinkama konstrukcija priklauso nuo kabelio trasos ir klojimo sąlygų.

4 klausimas: Ar šis kabelis gali būti naudojamas anglies kirpimo mašinoms ar kitai mobiliajai kasybos įrangai?

A: Ne. Šis kabelis skirtas statiniam instaliavimui ir stacionariam energijos paskirstymui. Įrangai, kuriai reikalingas nuolatinis vilkimas, pakartotinis lenkimas ar kitos mobiliosios paslaugos, paprastai reikia lankstaus kasybos kabelio, specialiai nurodyto toms eksploatavimo sąlygoms.

5 klausimas: kokia informacija turėtų būti pateikta prašant citatos?

A: Reikalinga informacija paprastai apima vardinę įtampą, laidininko skerspjūvį, šerdies konfigūraciją, kabelio ilgį, kiekį, montavimo būdą ir taikymo įrangą. Jei projektui reikalingas specialus sertifikavimas, tikrinimo įrašai, pakavimo reikalavimai ar techniniai dokumentai, tai taip pat turėtų būti nurodyta užklausoje.

6 klausimas: ką reikia patikrinti prieš išsiunčiant ar priimant svetainę?

A: Patikrinkite kabelio modelį, vardinę įtampą, laidininko dydį, šerdies konfigūraciją, šarvų tipą ir kabelio ilgį pagal pirkimo specifikaciją. Priklausomai nuo projekto, prieš priimdami peržiūrėkite atitinkamus elektros bandymų rezultatus, laidininkų varžos duomenis, įtampos atsparumo įrašus, antipireno dokumentus ir reikiamus sertifikatus.

Stacionarioms kasyklų energijos paskirstymo sistemoms XLPE izoliuotas kasybos maitinimo kabelis turėtų būti parenkamas atsižvelgiant į elektros apkrovą, vardinę įtampą, montavimo būdą ir aplinkos sąlygas. Naudojant nepertraukiamą judėjimą, kabelio konstrukcija turi būti peržiūrėta atskirai, kad atitiktų mechaninius įrangos reikalavimus.
