Fotovoltinės naujos energijos inžinerijos projektams įsigyti Qiancheng H1Z2Z2-K fotovoltinis saulės kabelis yra suderinamas su įvairiais buitiniais ir užsienio fotovoltinės nuolatinės srovės perdavimo laidų projektais.
Qiancheng H1Z2Z2-K fotovoltinis saulės kabelis naudoja 5 klasės alavuotus varinius laidininkus su dvisluoksniu susietu poliolefinu. Jis tinka 1,5 kV fotovoltinės nuolatinės srovės darbo sąlygoms. Be halogenų, antipirenas ir ugniai atsparus. Galimi visi atsekami CNAS bandymo dokumentai, užtikrinantys pirkimų kokybę.
|
Gyslų skaičius × vardinis skerspjūvio plotas (mm²) |
Nominalus izoliacijos storis (mm) |
Nominalus apvalkalo storis (mm) |
Didžiausias vidutinis išorinis skersmuo (mm) |
Mažiausias izoliacijos varža esant 20 ℃ (MΩ・km) |
Mažiausias izoliacijos varža esant 90 ℃ (MΩ・km) |
|
1 × 1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3 × 1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4 × 1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng H1Z2Z2-K fotovoltiniame saulės kabelyje naudojamas labai grynas alavo vario laidininkas, užtikrinantis gerą elektros laidumą ir kontroliuojamą temperatūros kilimą normaliai veikiant visa apkrova. Kabelis turi spinduliuotę, be halogenų antipireną ir C klasės antipireną, todėl medžiaga tinka naudoti fotovoltiniams kabeliams, kai atsižvelgiama į liepsnos elgseną ir mažą dūmų kiekį.
Nurodytas darbinės temperatūros diapazonas yra nuo -40 ℃ iki 90 ℃. Kabelio konstrukcija skirta lauko fotovoltiniams įrenginiams, veikiamiems saulės spindulių, temperatūros pokyčių ir kitų įprastų aplinkos sąlygų. UV senėjimo ir druskos purškimo bandymai gali būti naudojami siekiant įvertinti jo atsparumą atmosferos poveikiui ir korozijai, o nurodytas ilgesnis nei 25 metų tarnavimo laikas galioja normaliomis eksploatavimo sąlygomis.
Lanksti laidininko konstrukcija leidžia lengviau nukreipti, lenkti ir nuimti montuojant. Kabelį galima naudoti su suderinamomis fotovoltinėmis jungtimis, kurios palaiko įprastinius lauko prijungimo darbus. Gali būti pateiktas produkto identifikavimas ir partijos atsekamumas, naudojant atitinkamus bandymų įrašus, kad būtų galima patikrinti ir pakartotinai patikrinti pagal projekto reikalavimus.
Aplinkos temperatūra klojimo metu turi būti ne žemesnė kaip -15 ℃. Netraukite ir nelenkite Qiancheng H1Z2Z2-K fotovoltinės saulės kabelio per jėgą esant žemai temperatūrai. Mažiausias lenkimo spindulys statybos metu turi būti 4 kartus didesnis už išorinį kabelio skersmenį. Venkite apvalkalo išspaudimo ir įbrėžimų.

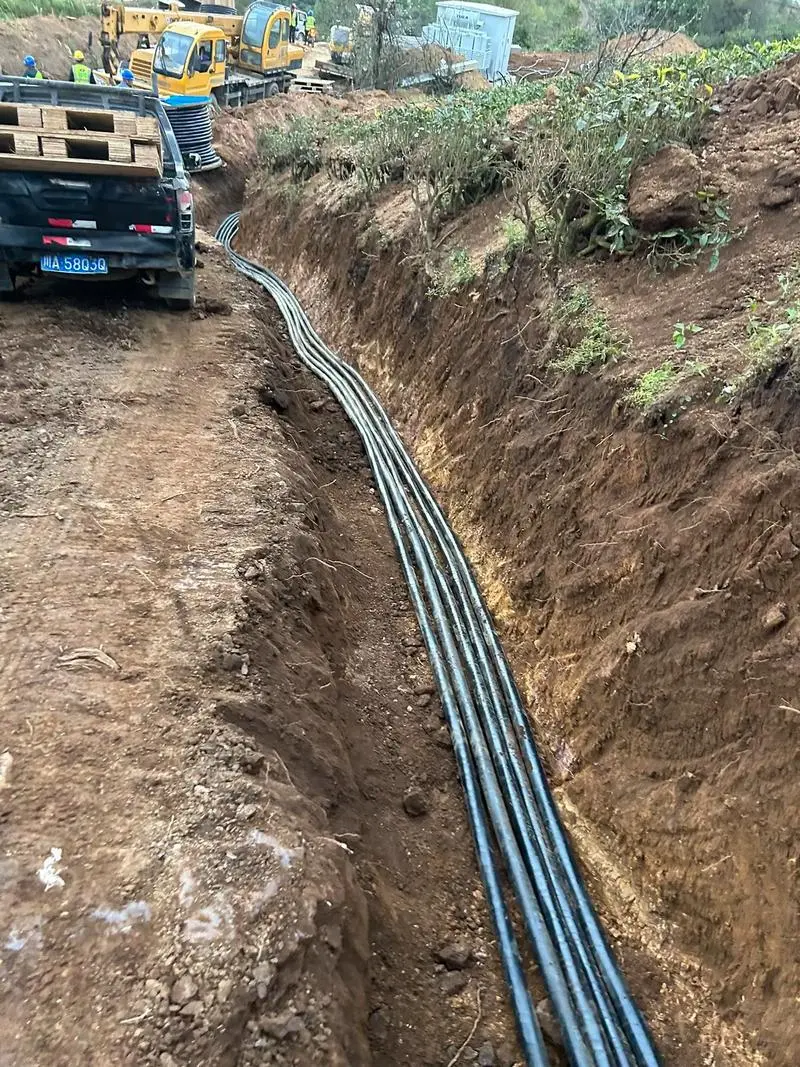

Tinka išoriniam instaliavimui lauke, kabelių lovelių tiesimui, vamzdžių instaliacijai ir klojimui šviesoje. Taikoma ant žemės sumontuotoms fotovoltinėms elektrinėms, ant stogo paskirstytoms PV sistemoms, žuvininkystės ir saulės energijos papildomoms elektrinėms ir kitiems scenarijams. Laikykite atokiai nuo didelio karščio šaltinių ir labai korozinių vietų, kad prailgintumėte kabelio tarnavimo laiką.
Kabelių jungtys turi būti tinkamai užsandarintos hidroizoliacijai ir izoliacijai. Sumontuokite vandeniui atsparias jungiamąsias dėžes atviroms lauko jungtims, kad išvengtumėte elektros nuotėkio ir trumpojo jungimo gedimų, atsirandančių dėl lietaus vandens patekimo. Netieskite aukštos įtampos kabelių tame pačiame vamzdyje, kad išvengtumėte elektromagnetinių trukdžių.
A: Kabelis skirtas 1,5 kV fotovoltinės nuolatinės srovės įrenginiams ir jame naudojamas labai grynas alavo vario laidininkas, užtikrinantis gerą elektros laidumą ir kontroliuojamą temperatūros kilimą normalios visos apkrovos metu.
A: Nurodytas darbinės temperatūros diapazonas yra nuo -40 ℃ iki 90 ℃. Esant normalioms eksploatavimo sąlygoms, gaminio eksploatavimo laikas yra ilgesnis nei 25 metai, įvertinant gaminio senėjimo ir druskos purškimo korozijos savybes.
A: Kabelis naudoja spinduliuotę, be halogenų antipireną ir C klasės antipireną. Jo konstrukcija be halogenų skirta sumažinti kenksmingų išmetamųjų teršalų kiekį degimo metu ir atitikti taikomų fotovoltinių įrenginių gaisrinės saugos reikalavimus.
A: Minimalus klojimo lenkimo spindulys turi būti ne mažesnis kaip 4 kartus didesnis už išorinį kabelio skersmenį. Rekomenduojama klojimo aplinkos temperatūra neturi būti žemesnė nei -15 ℃. Reikėtų vengti priverstinio tempimo ar lenkimo esant žemai temperatūrai, kad sumažintumėte apvalkalo pažeidimo riziką.
A: Įprasti įrengimo būdai yra lauko viršutinis maršrutas, kabelių loveliai, vamzdžiai ir šviesoje palaidotas montavimas. Reikėtų vengti tiesioginio aukštos temperatūros šilumos šaltinių ir stipriai ėsdinančios aplinkos poveikio, nebent buvo patikrinta, ar pasirinkta konstrukcija atitinka šias sąlygas.
A: Kabelių jungtims reikalinga tinkama hidroizoliacija ir izoliacija. Atviroms lauko jungtims turi būti naudojamos vandeniui atsparios jungiamosios dėžutės arba suderinamos jungčių sistemos, kad būtų apribotas lietaus vandens prasiskverbimas ir sumažinta nuotėkio ar trumpojo jungimo rizika.
A: Jis neturėtų būti montuojamas tame pačiame apsauginiame vamzdyje kaip ir aukštos įtampos kabeliai. Atskiras maršrutas padeda išlaikyti tinkamą elektros atskyrimą ir sumažina trikdžių ar kitų su įrengimu susijusių problemų galimybę fotovoltinės nuolatinės srovės grandinėse.
A: Dėl lanksčios laidininko konstrukcijos laidą lengviau nutiesti ir tvarkyti montavimo metu, o jo nuėmimo charakteristikos palaiko prijungimo darbus. Suderinamumas su dažniausiai naudojamomis fotovoltinėmis jungtimis taip pat gali supaprastinti instaliaciją vietoje.
